ШР20П5ЭГ10 розетка

ШР20П5ЭГ10 — это приборная (блочная) розетка серии ШР, негерметичный цилиндрический соединитель на 5 контактов с прямым выводом под экранированный кабель без патрубка.

Основные характеристики

Она рассчитана на рабочее напряжение до 850 В (переменный или постоянный ток) и максимальную токовую нагрузку 35 А на контакт (рабочий ток — 25 А на контакт, до 125 А суммарно). Диаметр контактов — 2,5 мм, сечение подсоединяемого провода — до 3 мм², сопротивление контакта — не более 0,001 Ом. Проходной диаметр — 24 мм, масса — около 32 г.

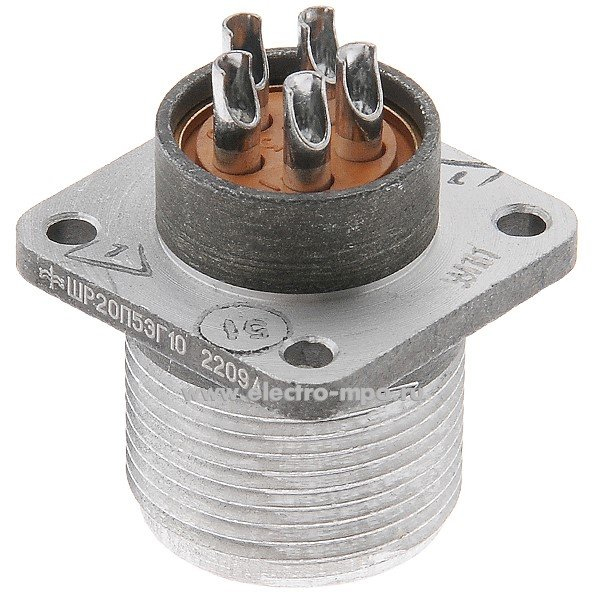

Эта розетка показана на фото: блочный корпус с резьбовым металлическим воротником, отверстиями для контактов и монтажным фланцем.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов — до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением до 2000 м/с² и пониженное давление до 1,3·10⁻⁴ Па. Срок службы: наработка не менее 1000 часов, 500 сочленений-расчленений, сохраняемость — 15 лет.

Расшифровка обозначения

ШР — тип соединителя (негерметичный); 20 — условный размер корпуса; П — приборное исполнение без патрубка; 5 — число контактов; Э — экранированный вывод; Г — розетка; 10 — комбинация контактов. Ответная часть — вилка ШР20П5ЭГ10.

Применение

Используется в электрических цепях для надежного соединения до 3 МГц частоты, в приборах, оборудовании с объемным монтажом и резьбовым сочленением. Корпус из алюминиевого сплава, изолятор — карболит, контакты с серебряным или никелевым покрытием.
