Назначение и область применения

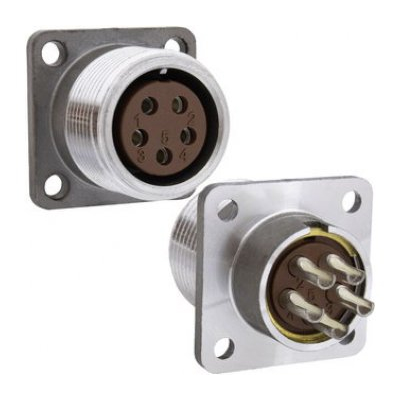

ШР20П5ЭГ10 представляет собой низкочастотный цилиндрический приборный соединитель-розетку российского ряда ШР. Изделие предназначено для коммутации пяти токоведущих цепей в составе электро- и радиоаппаратуры, где требуется надёжное разъёмное соединение с возможностью многократного сочленения и расчленения. Розетка применяется в блочных конструкциях, стационарных узлах и устройствах, работающих с постоянным и переменным током.

Благодаря прямому выводу под экранированный кабель и отсутствию патрубка, о чём свидетельствует литера «П» в маркировке, соединитель удобен для монтажа в ограниченных объёмах и при прокладке кабельных трасс с малым радиусом изгиба. Проходной диаметр для кабеля составляет около 24 мм, что допускает подключение проводов сечением до примерно 3 мм².

Подтверждённые особенности конструкции и электрические параметры

Корпус соединителя выполнен в типоразмере 20 с резьбовым соединением. Материал корпуса — алюминиевый сплав с оксидированием, контакты изготовлены, как правило, из латуни с никелевым покрытием. Такое сочетание материалов обеспечивает механическую прочность, устойчивость к коррозии и стабильное переходное сопротивление в течение всего срока эксплуатации.

Основные электрические и эксплуатационные характеристики:

• Количество контактов: 5
• Диаметр контактного стержня: 2,5 мм
• Рабочее напряжение: до 850 В постоянного и переменного тока (амплитудное значение)
• Рабочий ток: до 25 А на один контакт, общий ток соединения — до 125 А
• Максимальная кратковременная токовая нагрузка на один контакт: до 35 А
• Сопротивление контакта: не более 1 мОм
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм
• Рабочая частота тока: до примерно 3 МГц

Изделие относится к негерметичным соединителям, что необходимо учитывать при выборе условий установки и защиты от прямого попадания влаги и агрессивных сред.

Устойчивость к внешним воздействиям и надёжность

Соединитель сохраняет работоспособность в широком диапазоне внешних механических и климатических нагрузок. Он допускает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также многократные ударные нагрузки с ускорением до порядка 350 м/с². Диапазон рабочих температур окружающей среды составляет примерно от −60 °C до +60 °C, при этом конструкция учитывает возможность перегрева контактов до +110 °C.

Ресурсные показатели изделия подтверждают его пригодность для длительной эксплуатации в составе ответственной аппаратуры:

• Количество сочленений-расчленений: не менее 500 циклов
• Минимальная наработка: 1000 часов
• Минимальный срок сохраняемости: порядка 15 лет

Монтаж и совместимость

Розетка ШР20П5ЭГ10 предназначена для ответной части соединителя того же типоразмера и ряда ШР. Резьбовое соединение обеспечивает надёжную фиксацию сочленённой пары и защиту от самопроизвольного разъединения при вибрациях. Прямой вывод под экранированный кабель упрощает разделку и подключение проводников, а проходной диаметр около 24 мм позволяет работать с кабелями наиболее распространённых сечений без дополнительных переходных элементов.

При монтаже следует учитывать негерметичное исполнение корпуса и предусматривать меры по защите места установки от пыли, брызг и конденсата. Рекомендуется проверять состояние контактных поверхностей перед каждым сочленением и контролировать затяжку резьбового соединения в соответствии с требованиями эксплуатационной документации на конкретное изделие.
