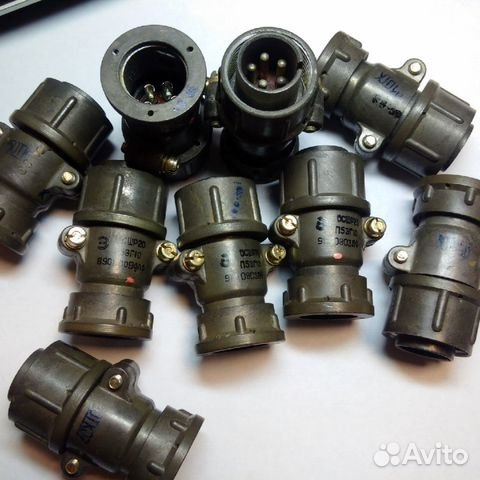

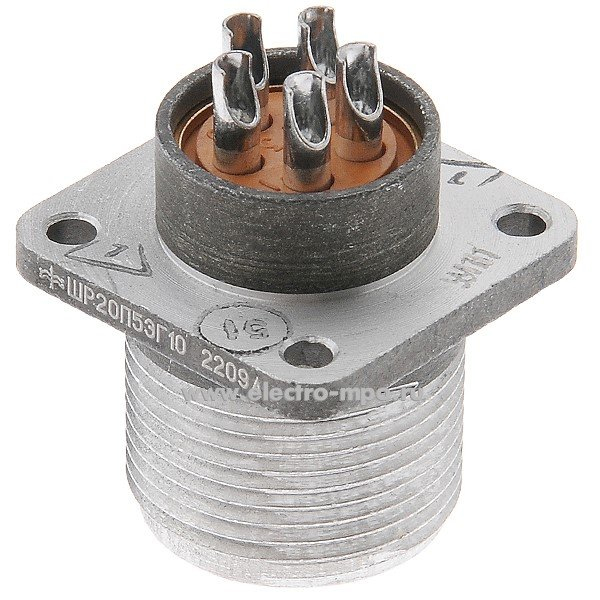

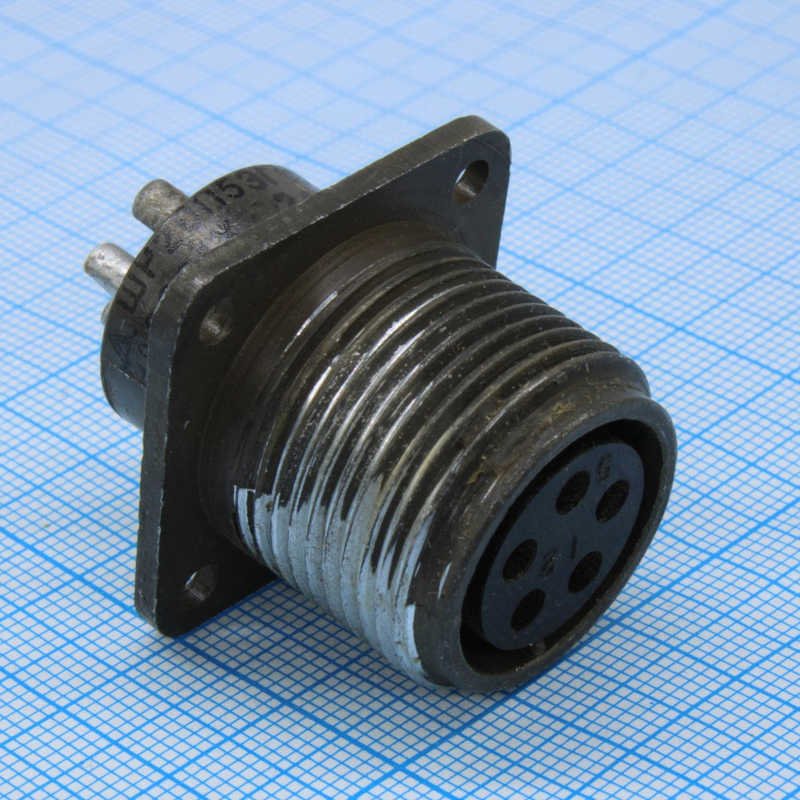

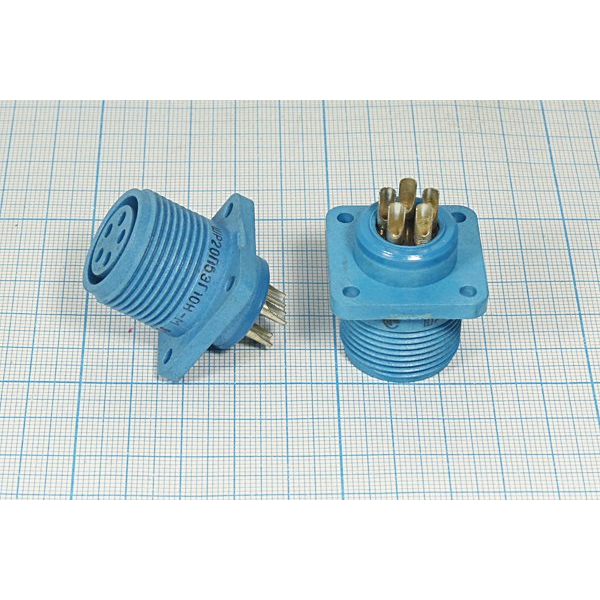

ШР20П5ЭГ10 (КШ) — это цилиндрический низкочастотный соединитель типа ШР, выполненный в виде вилки или розетки на 5 контактов, применяемый для соединения кабельной и приборной частей в электрических цепях постоянного и переменного тока.

• Количество контактов — 5.

• Тип контактов — штыри диаметром 2,5 мм, с серебряным покрытием.

• Номинальное/максимальное рабочее напряжение — до 850 В постоянного или переменного тока.

• Рабочий ток на один контакт — обычно до 25 А, максимальная допустимая нагрузка на контакт — до 35 А.

• Общий ток на соединитель (при 5 контактах) — до порядка 125 А в сумме по всем жилам.

• Серия — ШР, условный размер корпуса 20.

• Конструктивное исполнение «П»: для кабельной части — вилка с прямым патрубком, для приборной — розетка без патрубка.

• Патрубок прямой, предназначен для экранированного кабеля; соединение экранирующей оплётки осуществляется через гайку патрубка.

• Корпус — из алюминиевого сплава, изолятор (вставка) — карболит; покрытие корпуса — оксидирование, цвет корпуса обычно темно‑серый.

• Сопротивление контакта — около 1 мОм или менее.

• Сопротивление изоляции — порядка 5000 МОм.

• Метод сочленения — резьбовой, с фиксацией по виткам резьбы.

• Механическая прочность:

  • Синусоидальная вибрация до 5000 Гц с ускорением до 300 м/с².

  • Ударные нагрузки: одиночный удар до 5000 м/с², многократные удары до 350 м/с²; линейное ускорение до 2000 м/с².

• Диапазон рабочих температур — от минус 60 °C до плюс 60 °C, при смене температур и перегреве контактов верхний предел по температуре может достигать +110 °C.

• Влажность — до 98% при +25 °C.

• Атмосферное давление — от глубокого вакуума порядка1,33⋅10−41{,}33 \cdot 10^{-4}1, 33 ⋅ 1 0 − 4 Па до нормального и повышенного давления.

• Ресурсные характеристики:

  • Минимальная наработка — порядка 1000 часов при максимальной температуре +80 °C.

  • Количество циклов сочленения‑расчленения — не менее 500.
