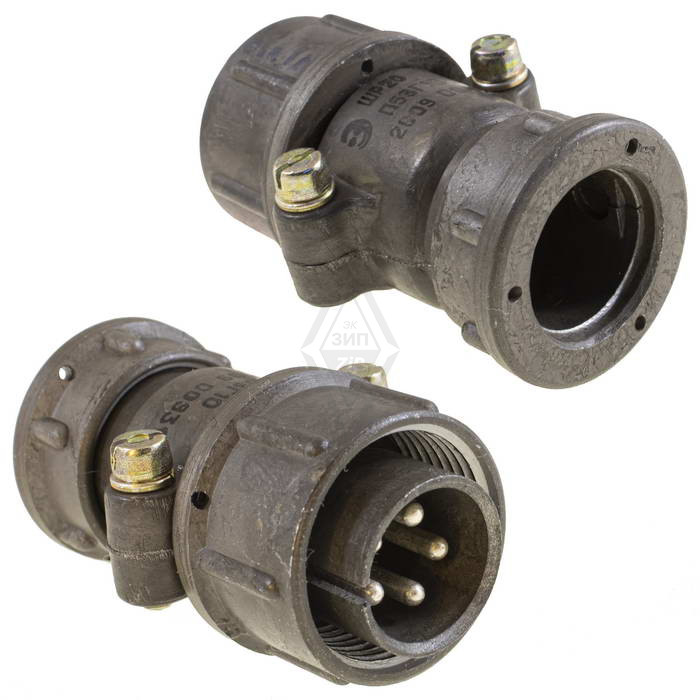

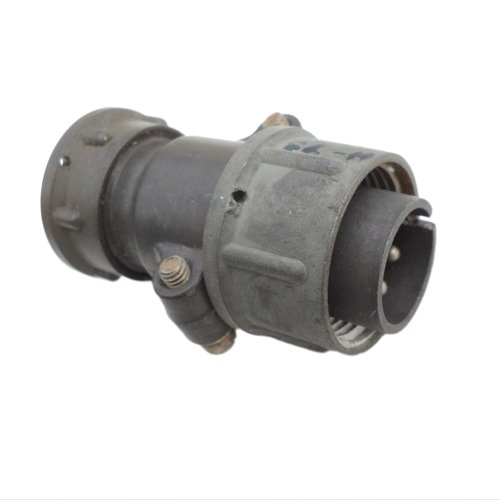

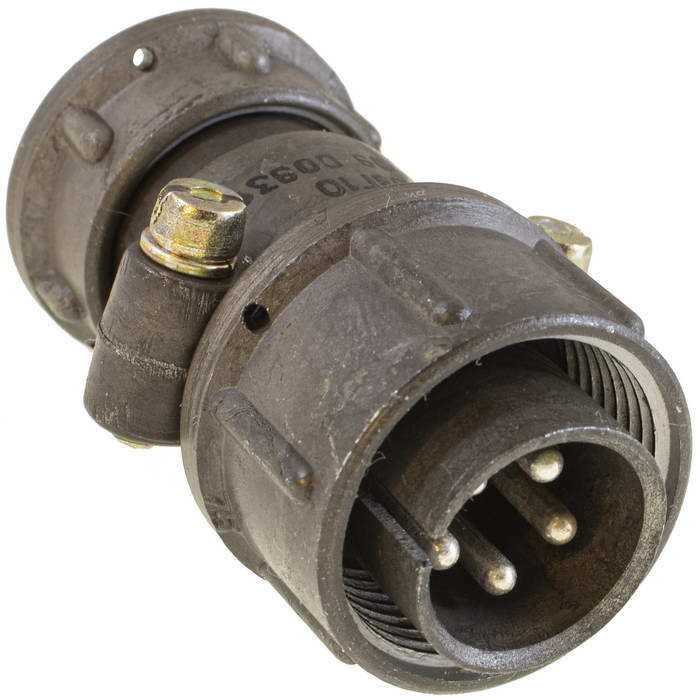

Соединитель ШР20П5ЭГ10 представляет собой кабельную вилку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В. Этот соединитель относится к серии ШР, которая включает в себя как кабельные, так и блочные части.

Основные характеристики

• Количество контактов : 5
• Диаметр контактов : от 1,5 до 9 мм
• Материал контактов : серебро или никель
• Способ соединения : резьбовое
• Поляризация корпуса : однош Оночная
• Рабочая температура : от -60 °C до +60 °C, с возможностью смены температур до +110 °C с учетом перегрева контактов
• Сопротивление изоляции : не менее 5000 МОм

Эксплуатационные характеристики

Соединитель ШР20П5ЭГ10 обладает высокой механической прочностью и устойчивостью к вибрациям и ударам:

• Частота вибрации : от 1 до 5000 Гц
• Ускорение при одиночных ударах : до 5000 м/с?
• Ускорение при многократных ударах : до 350 м/с?

Применение

Соединитель используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он может быть установлен как в экранированных, так и в неэкранированных кабелях, что делает его универсальным для различных приложений.

Структура обозначения

Обозначение ШР20П5ЭГ10 расшифровывается следующим образом:

• ШР — тип соединителя
• 20 — условный размер корпуса
• П — конструктивное исполнение (для приборной части)
• 5 — количество контактов
• Э — вид гайки патрубка (для экранированного кабеля)
• Г — тип контактов вилка

Этот соединитель имеет гарантированный срок хранения 15 лет с момента производства и минимальную наработку в различных режимах эксплуатации.
