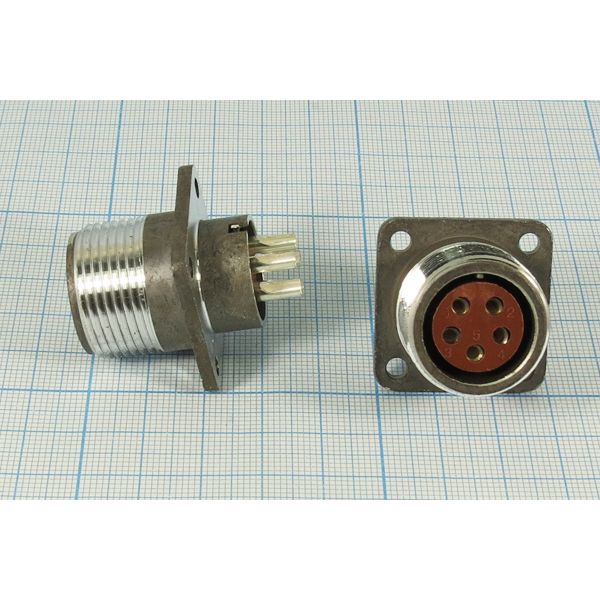

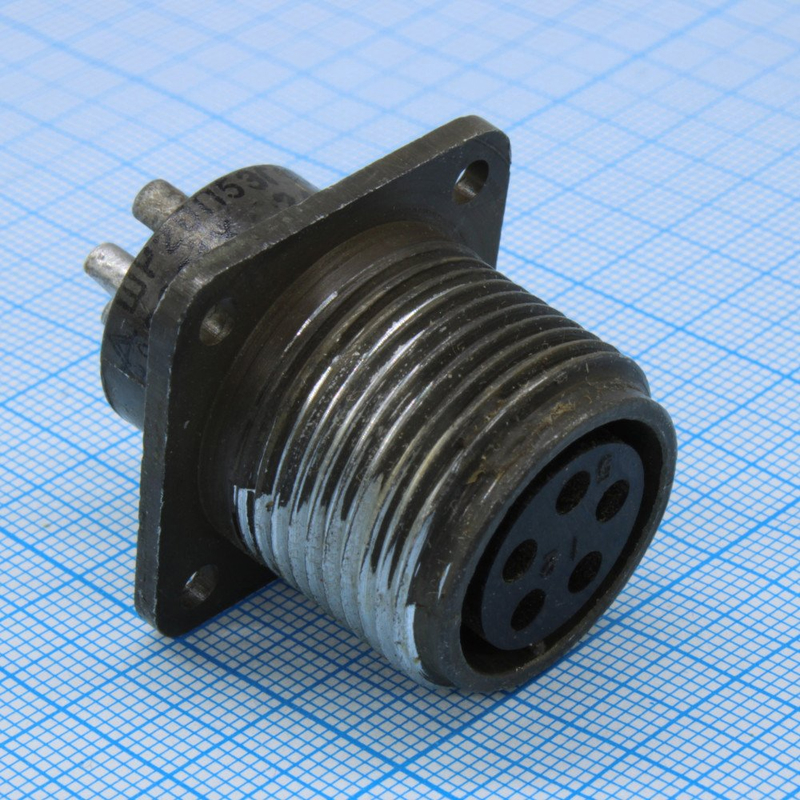

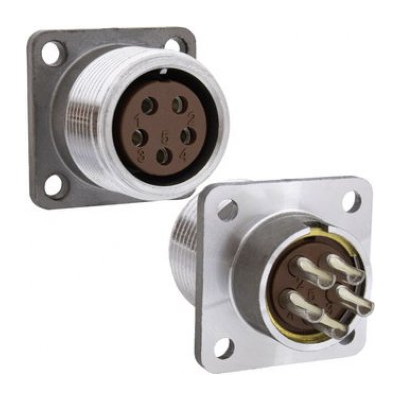

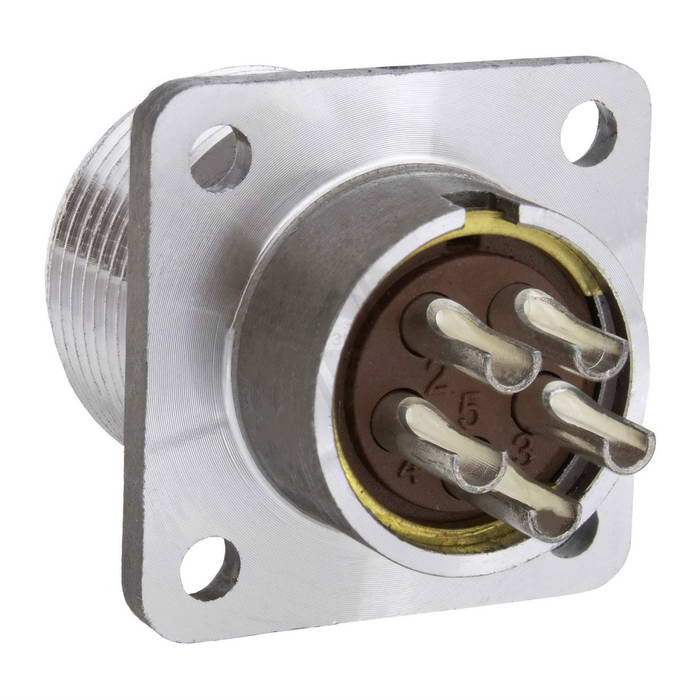

Соединители ШР20П5ЭГ10 розетка (SZC) представляют собой цилиндрические низкочастотные разъёмы, предназначенные для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Они состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Характеристики :

• Количество контактов : 5.

• Диаметр контактов : 2,5 мм.

• Максимальная токовая нагрузка : до 35 А на каждый контакт и до 125 А на весь соединитель.

• Сечение подсоединяемого провода : не более 3 мм?.

• Сопротивление контакта : не более 0,001 Ом.

• Сочленение : резьбовое.

• Поляризация : одношпоночная.

• Материал корпуса : алюминиевый сплав.

• Материал изоляторов : карболит.

• Покрытие контактов : серебро или никель.

Эти соединители используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре и могут работать с экранированными или неэкранированными кабелями.
