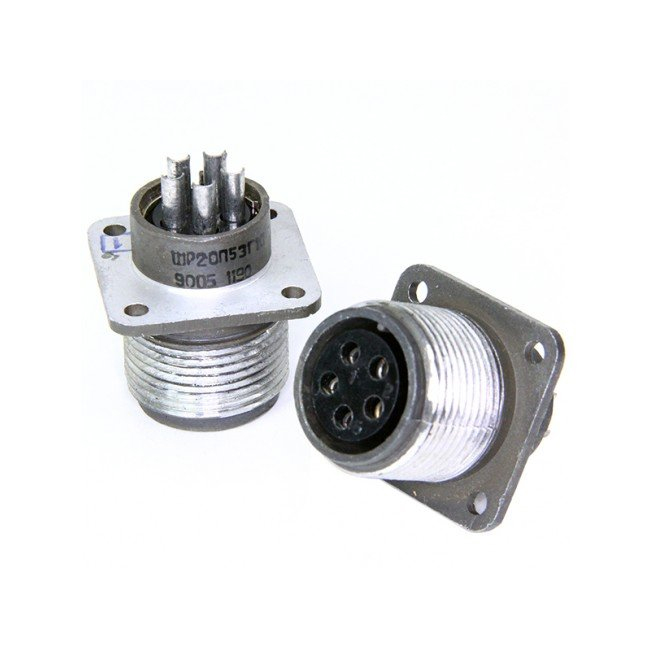

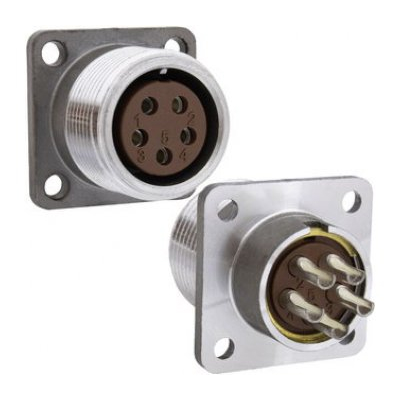

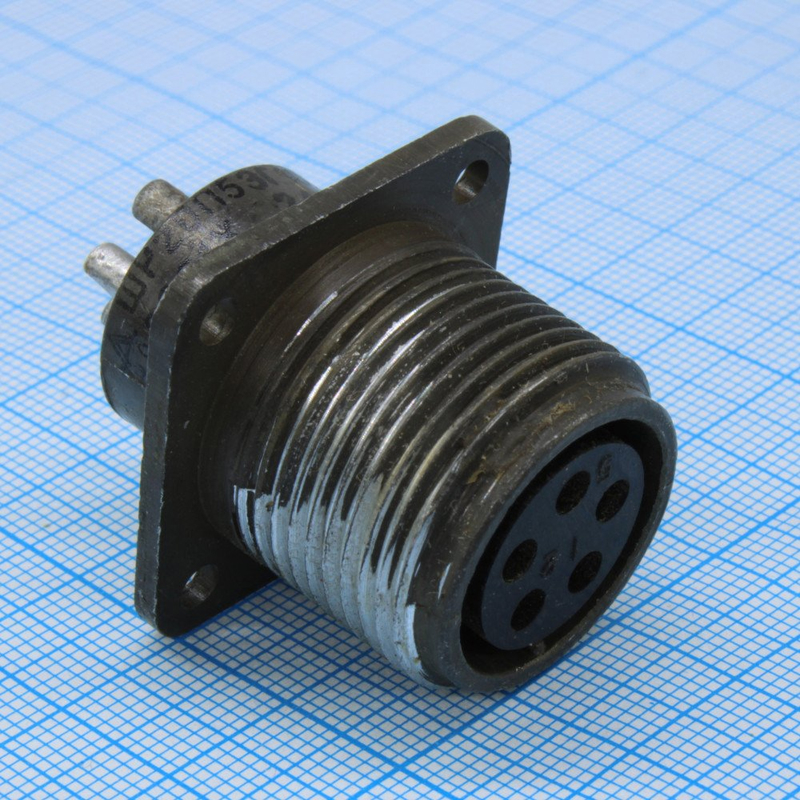

розетка ШР20П5ЭГ10 является приборным соединителем, предназначенным для использования в электрических цепях как постоянного, так и переменного тока. Она относится к группе низкочастотных разъемов и предназначена для работы при частоте до 3 МГц и напряжении до 850 В (амплитудное значение).

Основные характеристики

• Количество контактов : 5
• Диаметр контактов : 2,5 мм
• Максимальная токовая нагрузка на контакт : 25 А
• Общая максимальная токовая нагрузка : до 125 А
• Рабочая температура : от -60 °C до +85 °C
• Материал корпуса : алюминиевый сплав
• Материал изолятора : карболит
• Покрытие контактов : серебро или никель (в зависимости от маркировки)

Конструкция

розетка состоит из двух частей: самой розетки и соответствующей вилки. Она имеет проходной диаметр 24 мм и предназначена для монтажа с экранированными или неэкранированными кабелями. Сочленение соединителя осуществляется резьбовым способом, что обеспечивает надежное соединение.

Применение

ШР20П5ЭГ10 используется в различных областях, включая радиоэлектронную и радиотехническую аппаратуру. Она подходит для соединения и разъединения электрических цепей, проводов, кабелей и узлов.

Обозначения

Обозначение ШР20П5ЭГ10 расшифровывается следующим образом:

• ШР - тип соединителя;
• 20 - условный размер корпуса;
• П - без патрубка;
• 5 - количество контактов;
• Э - для экранированного кабеля (отсутствует);
• Г розетка ;
• 10 - обозначение сочетания контактов.

Эта розетка является надежным решением для подключения в условиях, требующих защиты от пыли и влаги, что делает её универсальным ком Онентом в электрических системах.
