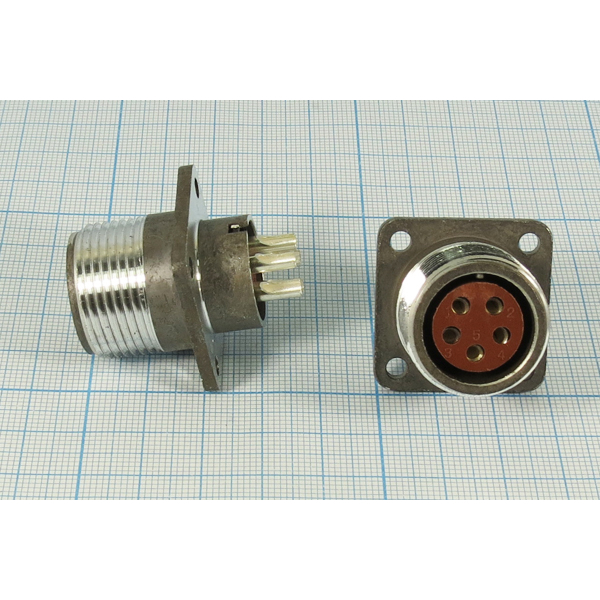

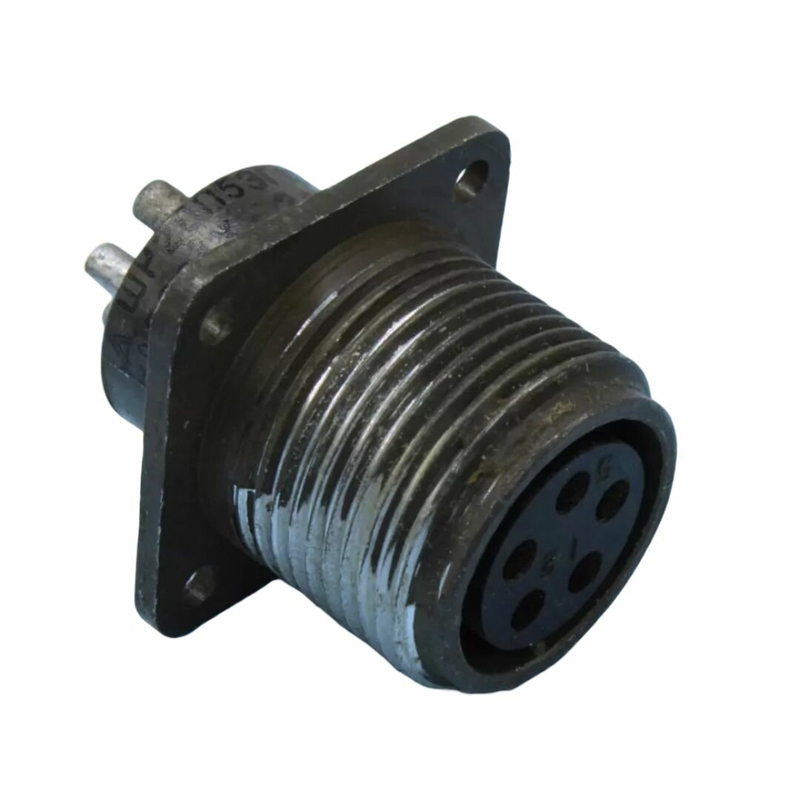

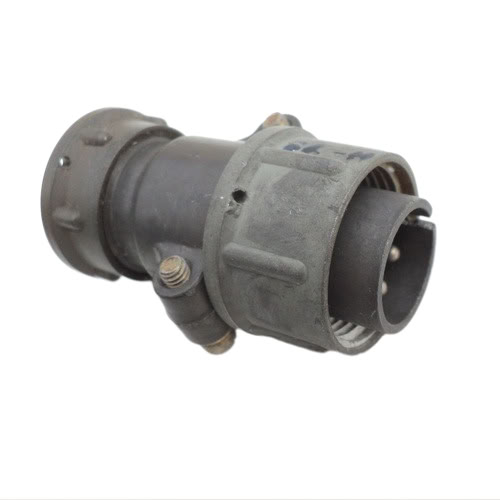

ШР20П5ЭГ10 (КШ) 12г — это цилиндрический электрический разъём серии ШР, предназначенный для соединения электрических цепей переменного и постоянного тока в различных устройствах.

Общее описание

Это негерметичная приборная розетка (или кабельная вилка в зависимости от модификации) с прямым выводом под экранированный кабель, без патрубка в базовой версии. Маркировка расшифровывается как: размер корпуса 20, приборное исполнение П, 5 контактов, Э — для экранированного кабеля, Г — розетка (гнездо), 10 — сочетание контактов; (КШ) обозначает исполнение, а 12г — год изготовления (2012).

Характеристики

• Тип разъёма: Цилиндрический.
• Серия: ШР.
• Исполнение: Негерметичная приборная розетка (или кабельная вилка).
• Количество контактов: 5.
• Диаметр контактов: 2,5 мм.
• Тип вывода: Прямой, под экранированный кабель (исполнение Э), без патрубка.
• Рабочее сечение проводов: До 3 мм².
• Климатическое исполнение: УХЛ.
• Механическая износостойкость: До 500 циклов соединений-расчленений.
• Условия эксплуатации: Устойчив к вибрациям, ударам и перепадам температур.

Применение

Разъёмы ШР20П5ЭГ10 применяются во внутренних и наружных электрических цепях (при условии дополнительной защиты от пыли и влаги потребителем). Они широко используются в:

• Авиации.
• Приборостроении.
• Различном промышленном оборудовании.

Благодаря своей конструкции, разъёмы обеспечивают надёжное соединение проводов в условиях с вибрацией, ударами и значительными перепадами температур.
