Назначение и конструкция

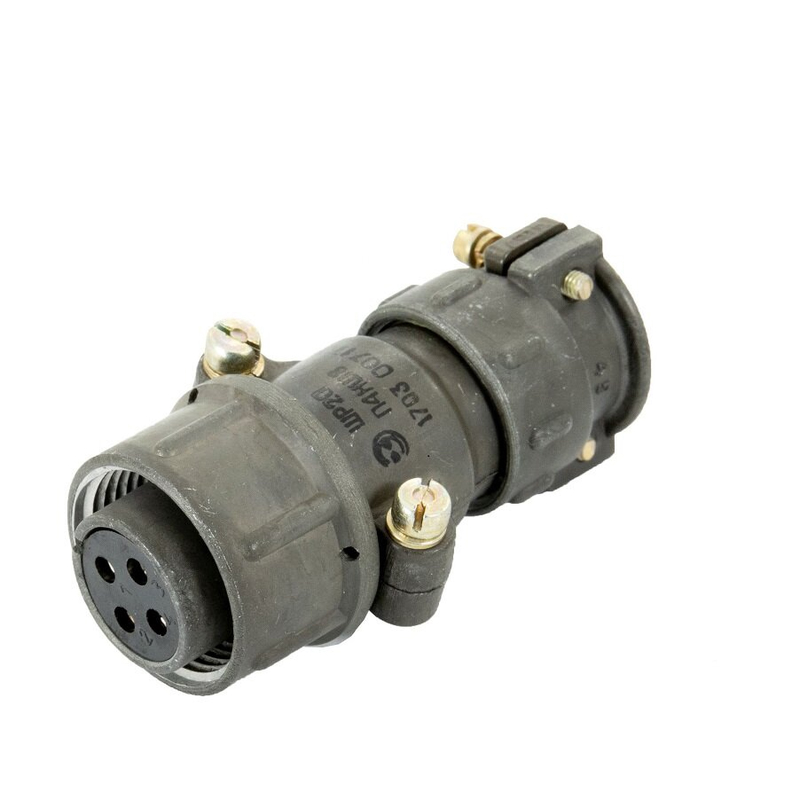

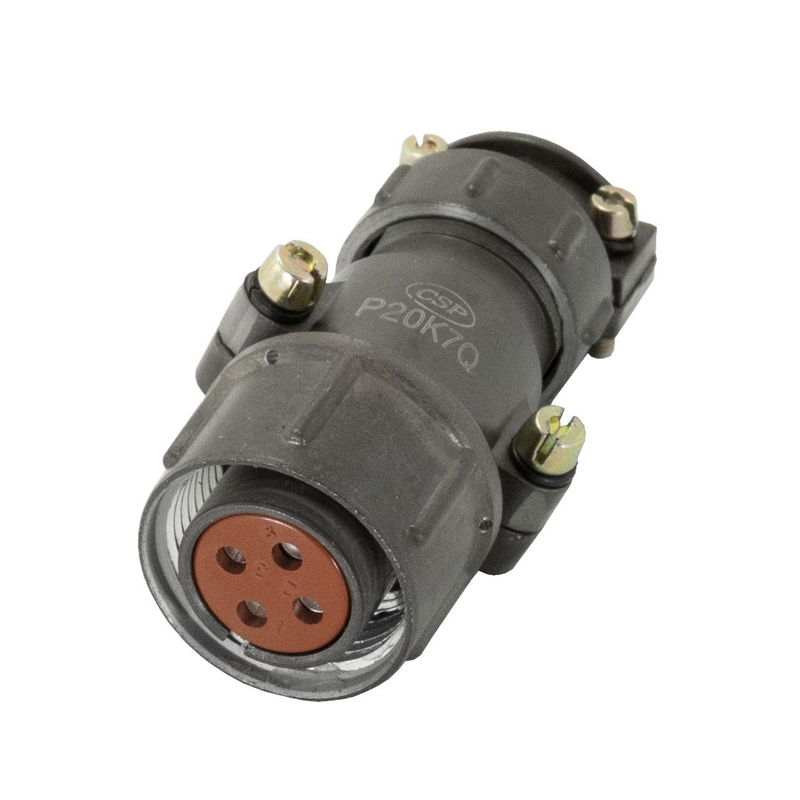

ШР20П4НШ9 (артикул 9187) — кабельная розетка серии соединителей ШР. Она предназначена для надёжного электрического соединения в различных аппаратах и оборудовании. Розетка имеет четыре контакта и прямой патрубок для неэкранированного кабеля, что позволяет использовать её в цепях постоянного и переменного тока.

Конструкция рассчитана на монтаж в составе радиоэлектронной и промышленной аппаратуры. Проходной диаметр корпуса составляет 24 мм, а диаметр контактов — 1,5 мм. Такие размеры обеспечивают удобство подключения и компоновки соединителя в оборудовании.

Электрические и технические особенности

Розетка рассчитана на рабочее напряжение до 850 В. Токовая нагрузка составляет до 10 А на контакт, при этом максимальная нагрузка на одиночный контакт достигает 20 А, а суммарная — до 40 А.

• Число контактов: 4.
• Диаметр контактов: 1,5 мм.
• Проходной диаметр корпуса: 24 мм.
• Рабочее напряжение: до 850 В.
• Токовая нагрузка: до 10 А на контакт.
• Максимальная нагрузка на одиночный контакт: 20 А.
• Суммарная токовая нагрузка: до 40 А.
• Сопротивление изоляции: не менее 5000 МОм.

Соединитель подходит для работы в цепях постоянного и переменного тока. Прямой патрубок предназначен для неэкранированного кабеля, что упрощает подготовку кабельной линии и монтаж розетки в аппаратуре.

Условия эксплуатации и надёжность

Розетка сохраняет работоспособность в широком диапазоне температур: от минус 60 °C до плюс 60 °C. С учётом перегрева контактов допускается нагрев до плюс 110 °C. Соединитель устойчив к пониженному давлению вплоть до 0,00013 Па и к линейному ускорению до 2000 м/с².

• Синусоидальная вибрация: диапазон 1–5000 Гц, ускорение до 300 м/с².
• Число сочленений-расчленений: не менее 500.
• Наработка: 1000 часов.
• Срок сохраняемости: 15 лет.
• Сопротивление изоляции: не менее 5000 МОм.

Перечисленные параметры характеризуют розетку как соединитель, пригодный для длительной эксплуатации в условиях вибрационных и температурных нагрузок. Устойчивость к пониженному давлению и линейному ускорению расширяет возможности её применения в специальной и промышленной аппаратуре.

Практическое применение

ШР20П4НШ9 применяется в радиоэлектронной и промышленной аппаратуре, где требуется надёжное электрическое соединение с четырьмя контактами. Розетка подходит для монтажа в оборудовании, работающем при температурах от минус 60 °C до плюс 60 °C, а также в условиях вибрации и пониженного давления.

Благодаря прямому патрубку для неэкранированного кабеля и проходному диаметру корпуса 24 мм соединитель удобен для кабельных подключений внутри аппаратов и приборов. Его электрические параметры — напряжение до 850 В и токовая нагрузка до 10 А на контакт — позволяют использовать розетку в цепях постоянного и переменного тока в составе промышленного и радиоэлектронного оборудования.
