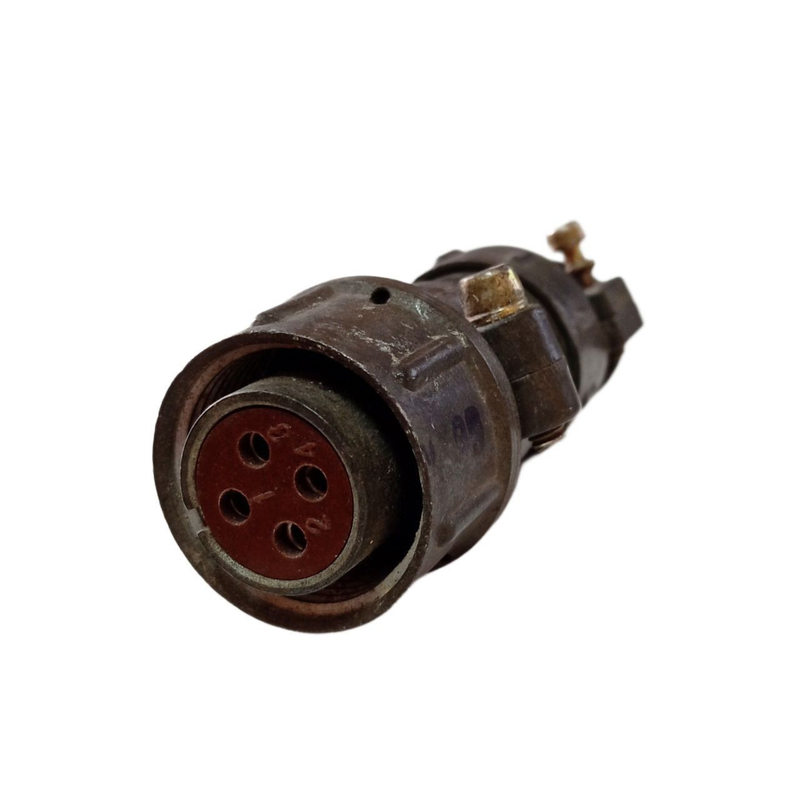

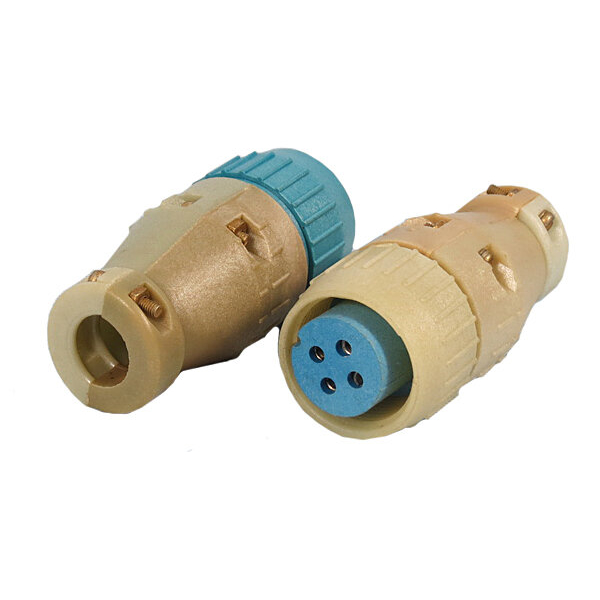

ШР20П4НШ8Н розетка кабельная — это тип цилиндрического низкочастотного разъема, предназначенный для использования в электрических цепях постоянного и переменного тока. Основные характеристики и особенности этого разъема следующие:

Основные характеристики:

• Тип соединителя : ШР — штепсельный разъем негерметичный.

• Количество контактов : 4.

• Рабочее напряжение : до 850 В.

• Максимальная токовая нагрузка на одиночный контакт : до 35 А, рабочий ток — до 25 А.

• Диаметр контакта : 2,5 мм.

• Сечение подсоединяемого провода : не более 3 мм?.

• Сопротивление контакта : не более 0,002 Ом (в некоторых источниках указано 0,001 Ом).

Конструкция и материалы:

• Корпус : изготовлен из пластмассы.

• Изоляторы : прессматериал карболит К-211-3.

• Гнезда контактов : трубчатые разрезные, материал — бронза БрОЦ4-3.

• Покрытие контактов : никель (при наличии буквы «Н» в маркировке), серебро (без буквы «Н»).

Применение и эксплуатация:

• Метод монтажа : навесной (объемный).

• Сочленение соединителя : резьбовое, поляризация корпуса одношпоночная.

• Температура окружающей среды : от -60° С до +60° С.

• Смена температур с учетом перегрева контактов : от -60° С до +110° С.

Этот разъем используется для подключения неэкранированных кабелей и применяется в различных электрических системах, требующих надежного и долговечного соединения.
