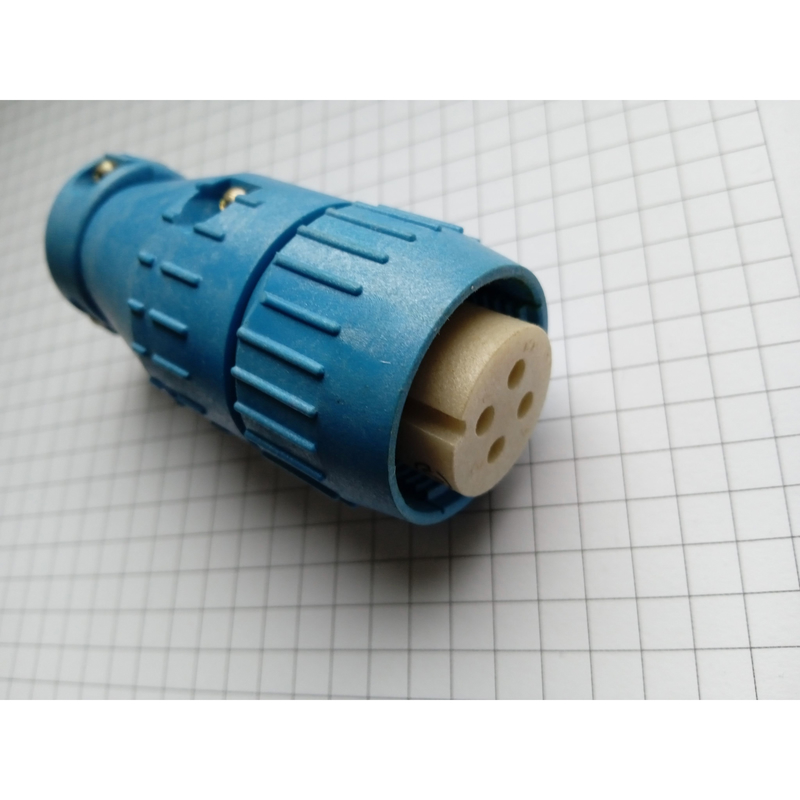

ШР20П4НШ8Н-М (КГ) — это цилиндрический низкочастотный штепсельный разъём серии ШР, кабельная розетка для соединения проводов и кабелей в электро- и радиоаппаратуре. Он относится к негерметичным соединителям климатического исполнения УХЛ и применяется в цепях постоянного и переменного тока (до нескольких мегагерц) для быстросъёмного соединения и разъединения узлов и блоков аппаратуры.

Маркировка расшифровывается так: «ШР» — штепсельный разъём негерметичный, «20» — условный размер корпуса, «П» — кабельное исполнение с прямым патрубком, «4» — количество контактов (4 контакта), «Н» — гайка для неэкранированного кабеля, «Ш» — розетка (гнездовая часть), «8» — обозначение контактного сочетания, «Н» — никелированное исполнение, «М» — пластмассовый корпус. Разъём рассчитан на многократное сочленение и применяется в промышленной, приборной и транспортной аппаратуре там, где требуется компактное, виброустойчивое разъёмное соединение кабеля с оборудованием.

Характеристики

• Тип: Цилиндрический низкочастотный штепсельный разъём
• Серия: ШР
• Исполнение: Кабельная розетка (гнездовая часть)
• Герметичность: Негерметичный
• Климатическое исполнение: УХЛ
• Рабочий ток: Постоянный и переменный ток (до нескольких мегагерц)
• Условный размер корпуса: 20
• Исполнение патрубка: Прямой
• Количество контактов: 4
• Тип гайки: Для неэкранированного кабеля
• Обозначение контактного сочетания: 8
• Покрытие: Никелированное
• Материал корпуса: Пластмассовый
• Назначение: Быстросъёмное соединение и разъединение узлов и блоков аппаратуры
• Особенности: Рассчитан на многократное сочленение, обеспечивает компактное и виброустойчивое соединение

Применение

• Соединение проводов и кабелей в электро- и радиоаппаратуре
• Промышленная аппаратура
• Приборная аппаратура
• Транспортная аппаратура
• Оборудование, требующее компактного, виброустойчивого разъёмного соединения кабеля
