Назначение соединителя ШР20П4НШ8

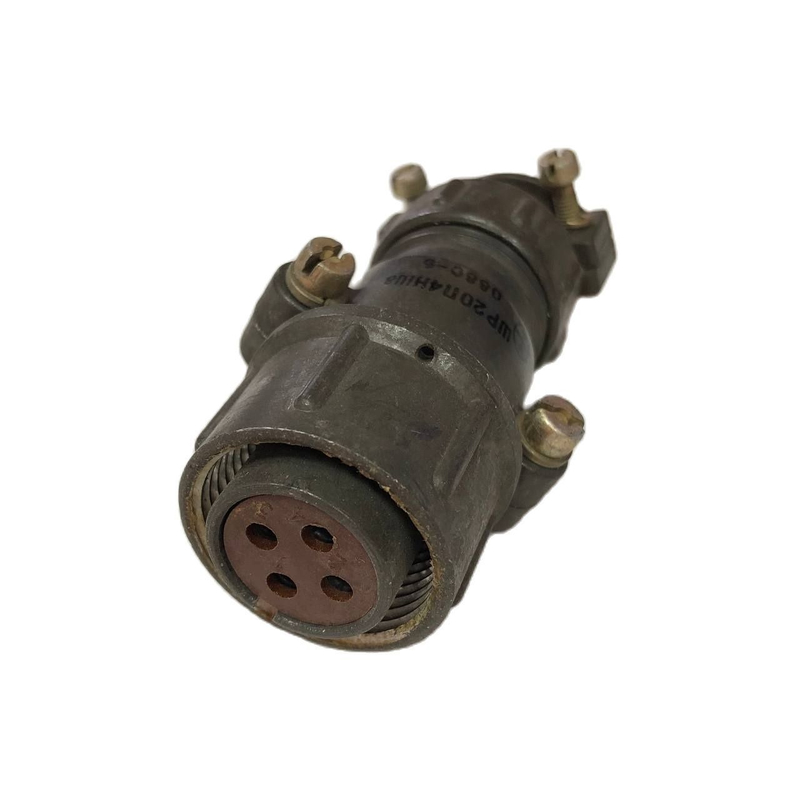

ШР20П4НШ8 — это кабельная розетка серии ШР, предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется для соединения и разъединения электрических цепей в электроаппаратуре и радиооборудовании, а также для изготовления управляющих кабелей. Розетка входит в состав серии ШР, которая включает как приборные (блочные), так и кабельные разъёмы, что позволяет собирать ответные части с одинаковым условным размером корпуса.

Подтверждённые технические особенности

Ниже приведены характеристики, указанные для данной модели соединителя.

• Тип соединителя: негерметичный.
• Условный размер корпуса: 20.
• Количество контактов: 4.
• Диаметр контакта: 2,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: до 25 А, в отдельных источниках указывается до 35 А.
• Общая максимальная токовая нагрузка на соединитель: до 100 А.
• Способ монтажа: на кабель с прямым патрубком для неэкранированного кабеля.
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Покрытие контактов: серебро или никель.
• Сопротивление изоляции: не менее 5000 МОм при нормальных климатических условиях.
• Рабочий диапазон температур: от минус 60 до плюс 110 градусов Цельсия.
• Материал корпуса: металл.

Конструктивные особенности и применение

Корпус розетки выполнен из металла, что обеспечивает прочность конструкции при эксплуатации в составе кабельных сборок. Соединение с ответной частью осуществляется посредством резьбового сочленения с одношпоночной поляризацией, что предотвращает неправильное подключение и исключает ошибку при коммутации цепей.

Розетка применяется в электроаппаратуре и радиооборудовании, где требуется надёжное соединение и разъединение цепей, в том числе при изготовлении управляющих кабелей. Широкий рабочий диапазон температур от минус 60 до плюс 110 градусов Цельсия и высокое сопротивление изоляции не менее 5000 МОм позволяют использовать изделие в различных средах эксплуатации. Модель рассчитана на монтаж на неэкранированный кабель с прямым патрубком.

Общие сведения

Артикул изделия — 51150. Производитель — Каскад. Категория — ШР20. Год — 2024. Краткое описание из каталога для данной позиции не указано.
