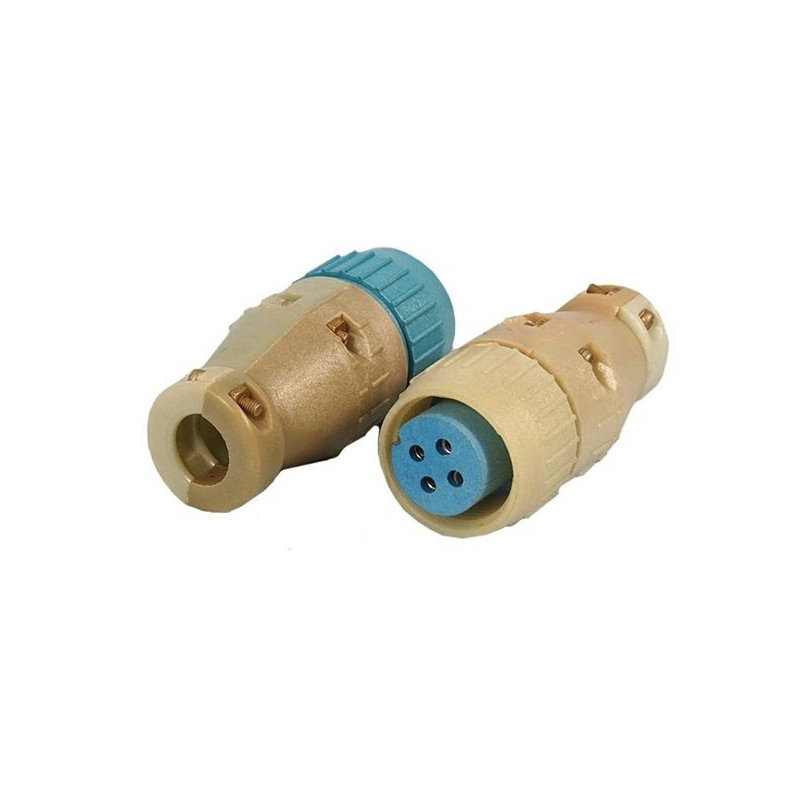

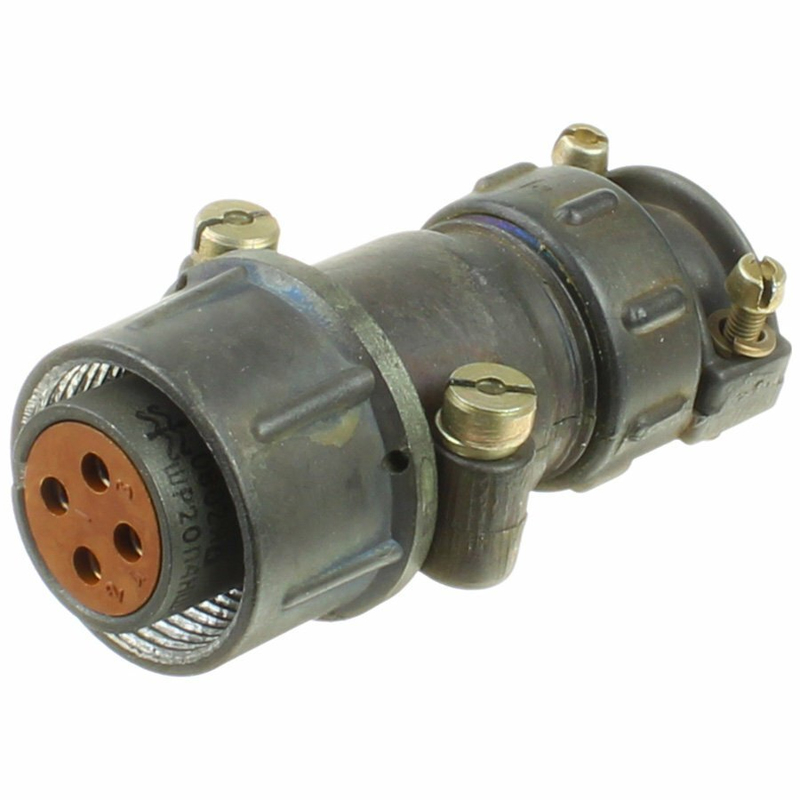

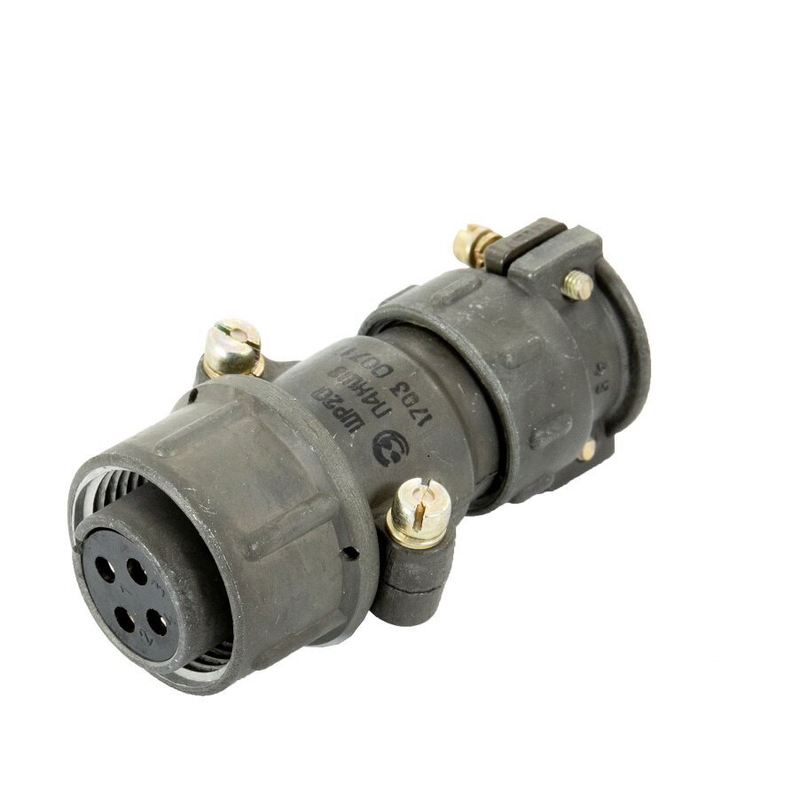

ШР20П4НШ8 — это кабельная розетка производства АО «Завод Элекон», относящаяся к серии цилиндрических низкочастотных разъемов ШР.

Основные характеристики

Розетка имеет 4 контакта диаметром 2,5 мм (сочетание 8), предназначенные для пайки, с материалом из латунь и серебряным покрытием (Ag). Максимальное рабочее напряжение составляет 850 В, ток на контакт — до 25 А, сопротивление контактов не превышает 1 мОм. Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), диаметром 29,5 мм, длиной 56,1 мм и высотой 37,1 мм; изолятор — карболит коричневого цвета.

Конструкция и монтаж

Это модель с прямым неэкранированным патрубком (НШ) для кабеля, одношпоночной поляризацией и резьбовым методом сочленения (шаг накидной гайки M24×1,5). Монтаж электрический — пайка, механический — объемный; контакты извлекаемые, без уплотнительной втулки и герметичности. Соответствует нормам НКЦС.434410.504ТУ, приемка "5" (ВП, ПЗ).

Условия эксплуатации

Рабочая температура от -60 до +60 °C (климатическое исполнение УХЛ), влажность до 98% при +25 °C, давление от 1,33×10⁻⁴ Па до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 500 g; ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов. Масса около 52–54 г.

Применение

Разъем предназначен для цепей постоянного и переменного тока (до 3000 кГц), взаимосочленяется с блочными вилками типа 2РТТ, 2РТ-А. Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
