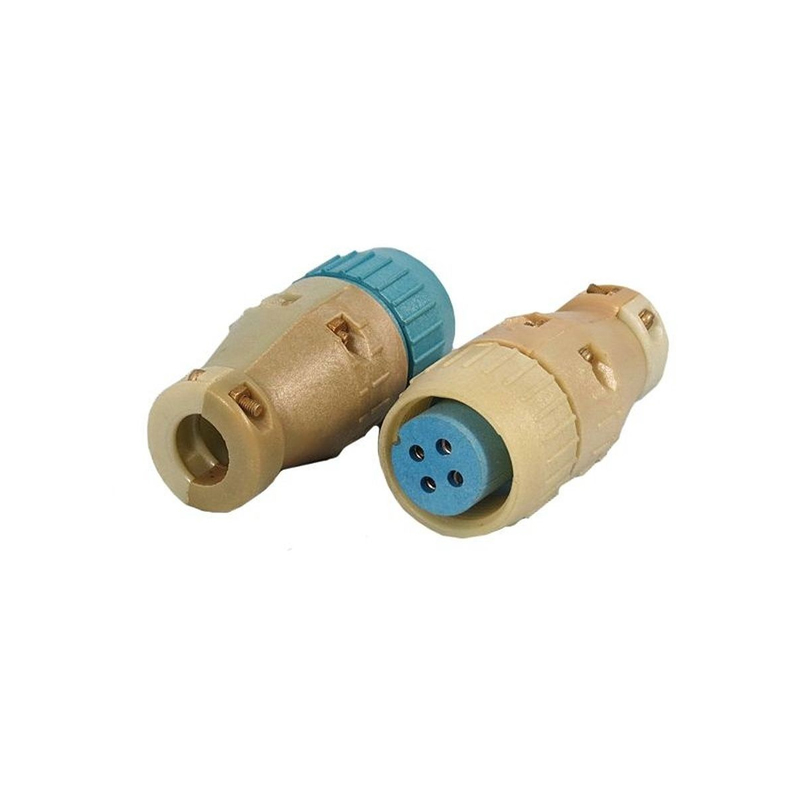

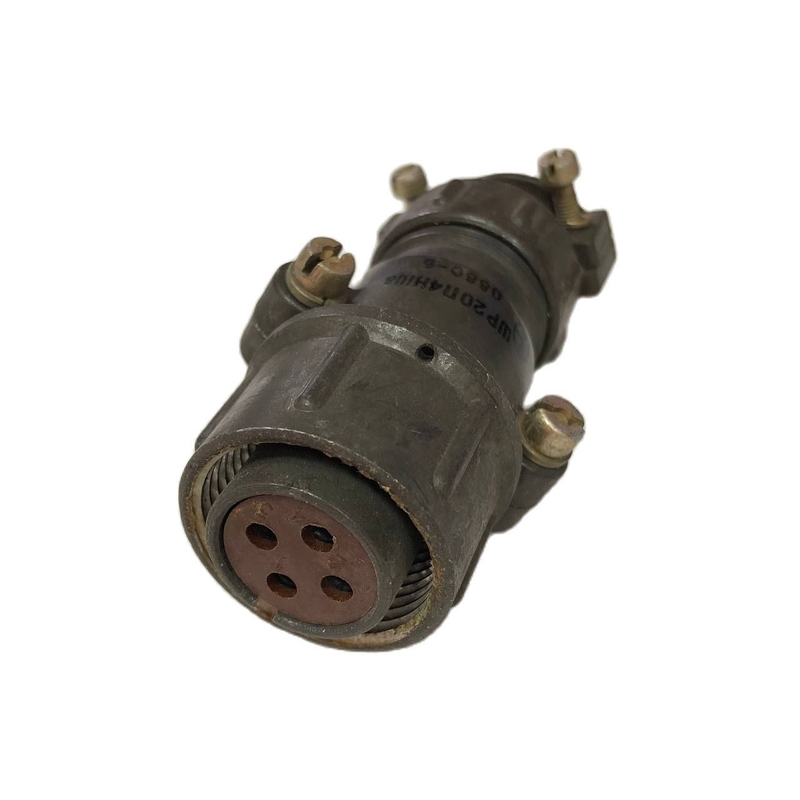

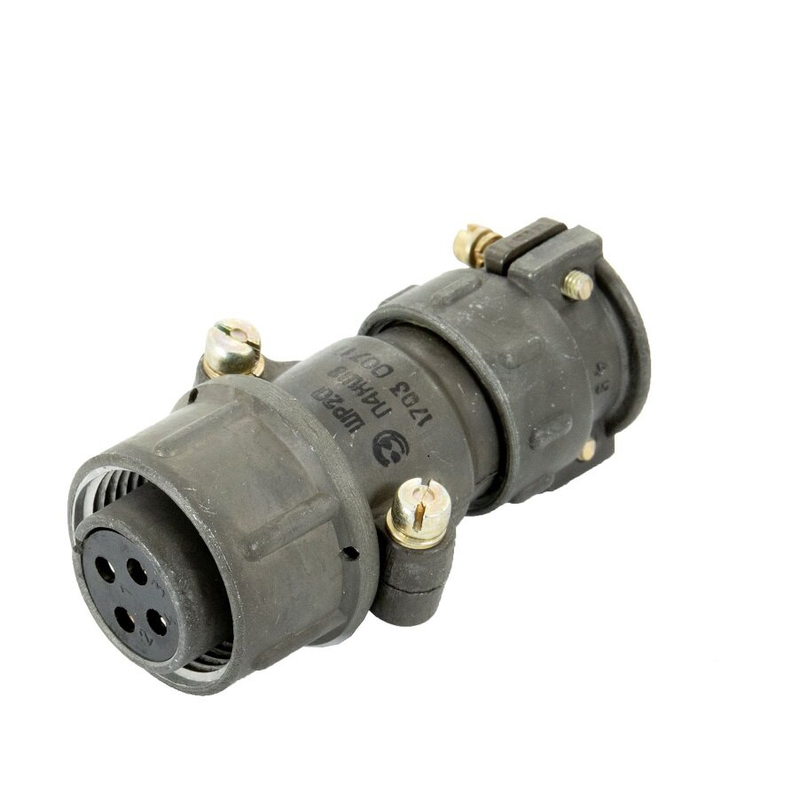

ШР20П4НШ8 — это низкочастотный цилиндрический негерметичный разъем‑розетка, входящий в серию ШР; применяется для соединения цепей постоянного и переменного тока в приборах и промышленном оборудовании. Ниже — основные сведения на русском, без упоминания цен.

Соединитель ШР20П4НШ8 относится к низкочастотным цилиндрическим разъемам и используется для коммутации кабельных линий в электронной, измерительной и промышленной аппаратуре. Разъем состоит из двух частей: вилки и розетки; в данном случае «ШР20П4НШ8» обозначает кабельную розетку ШР‑серии.

Примерно так расшифровывается маркировка (по ТУ на серию ШР):

• ШР — тип низкочастотного цилиндрического разъема.

• 20 — условный размер корпуса (габаритный диаметр около 20 мм).

• П — конструктивное исполнение: для кабельной части обычно означает «с прямым патрубком».

• 4 — количество контактов (4‑контактная розетка).

• Н — вид гайки патрубка для неэкранированного кабеля.

• Ш — тип части: «Ш» для кабельной части означает розетку.

• 8 — условное число комбинации контактов (расположение и тип гнёзд).

Разъем ШР20П4НШ8 предназначен для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). На каждый контакт допустим рабочий ток до порядка 25 А , а общий ток на соединитель может достигать примерно 100 А , в зависимости от конструкции и условий эксплуатации.

Контакты имеют диаметр около 2,5 мм , сопротивление контактов — не более единиц мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Сопряжение пары «вилка–розетка» — резьбовое, с одношпоночной поляризацией корпуса для корректной ориентации.

Разъемы ШР‑серии рассчитаны на климатическое исполнение УХЛ и работоспособны в диапазоне температур от примерно −60 до +60 °C , с возможностью перегрева контактов до +110 °C при смене режимов. Они устойчивы к вибрации в широком диапазоне частот и к кратковременным механическим ударам, что позволяет применять их в промышленной и транспортной технике.

Розетка ШР20П4НШ8 обычно выполняется как кабельная , с прямым выводом для неэкранированного кабеля; может использоваться во внутренних и внешних монтажах (при дополнительно обеспечиваемой потребителем защите от пыли и влаги). Такие разъемы применяют в электро‑, радио‑ и контрольно‑измерительной аппаратуре, в схемах коммутации силовых и сигнальных линий, где нужна прочная и технологичная цилиндрическая конструкция с пайкой/кабельным монтажом.
