Назначение и конструкция

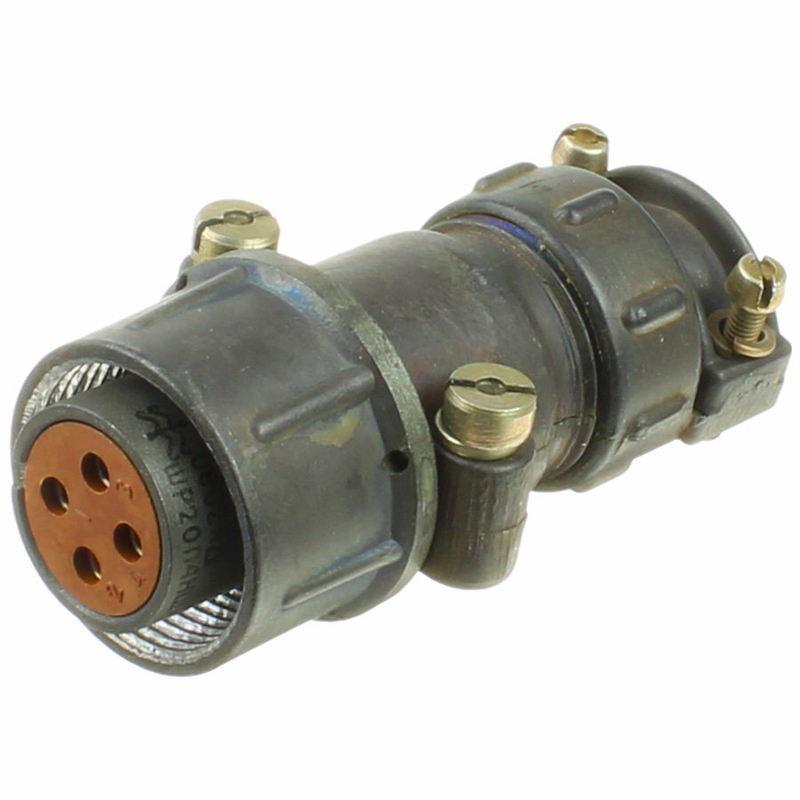

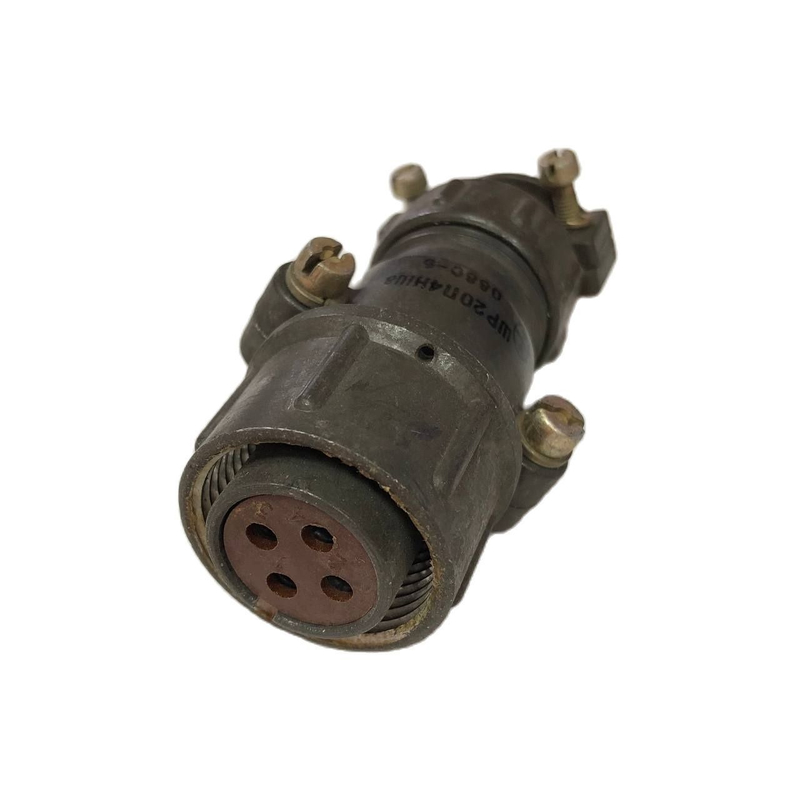

ШР20П4НШ8 (КГ) «ОТК», артикул 9178, относится к категории ШР20 и представляет собой кабельную розетку низкочастотного цилиндрического соединителя серии ШР. Это четырёхконтактная негерметичная розетка с прямым патрубком для неэкранированного кабеля. Масса изделия составляет 13 граммов.

Розетка предназначена для соединения электрических цепей в электро- и радиоаппаратуре. Конструкция рассчитана на разъёмное подключение проводов и кабелей в составе узлов и блоков. Прямой патрубок предназначен для ввода неэкранированного кабеля. Исполнение является негерметичным, поэтому место ввода кабеля не обеспечивает герметичного уплотнения.

Подтверждённые технические особенности

Для данной позиции указаны следующие параметры и ресурсные характеристики:

• число контактов — четыре;
• рабочее напряжение — до 850 В;
• ток на контакт — от 25 до 35 А;
• рабочая частота цепей — до 3 МГц;
• масса — 13 г;
• наработка — 1000 часов;
• ресурс сочленений-расчленений — 500 циклов;
• сохраняемость — 15 лет.

Розетка выдерживает вибрацию с частотой до 5000 Гц при ускорении 300 метров в секунду в квадрате, а также удары с ускорением до 5000 метров в секунду в квадрате. Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия, допускаются кратковременные повышения температуры до плюс 110 градусов Цельсия. Предусмотрена работа при пониженном давлении.

Применение и условия эксплуатации

Изделие используется в цепях постоянного и переменного тока частотой до 3 МГц для подключения проводов, кабелей, узлов и блоков. Розетка подходит для эксплуатации внутри и снаружи аппаратуры при защите от пыли и влаги. При наружном применении необходимо учитывать негерметичное исполнение и предусматривать дополнительные меры защиты.

При подборе и эксплуатации следует учитывать подтверждённые ограничения:

1. напряжение в цепи — не выше 850 В;
2. ток на контакт — в пределах от 25 до 35 А;
3. частоту цепей — до 3 МГц;
4. температуру — от минус 60 до плюс 60 градусов Цельсия с краткими пиками до плюс 110 градусов Цельсия;
5. вибрационные и ударные нагрузки — в пределах указанных значений;
6. защиту от пыли и влаги — при эксплуатации снаружи аппаратуры.

Для подключения применяется неэкранированный кабель, вводимый через прямой патрубок. Четырёхконтактная схема позволяет использовать розетку в цепях, где требуется соединение проводов и кабелей в составе электро- и радиоаппаратуры.

Приёмка «ОТК»

В характеристиках позиции указана приёмка «ОТК». Это отметка относится к исполнению изделия и учитывается при идентификации товара. Название ШР20П4НШ8 (КГ) «ОТК» и артикул 9178 позволяют однозначно определить данную розетку в каталоге категории ШР20.

Изделие имеет ресурс 1000 часов наработки, 500 сочленений-расчленений и сохраняемость 15 лет. Указанные параметры следует учитывать при планировании эксплуатации и техническом обслуживании аппаратуры.
