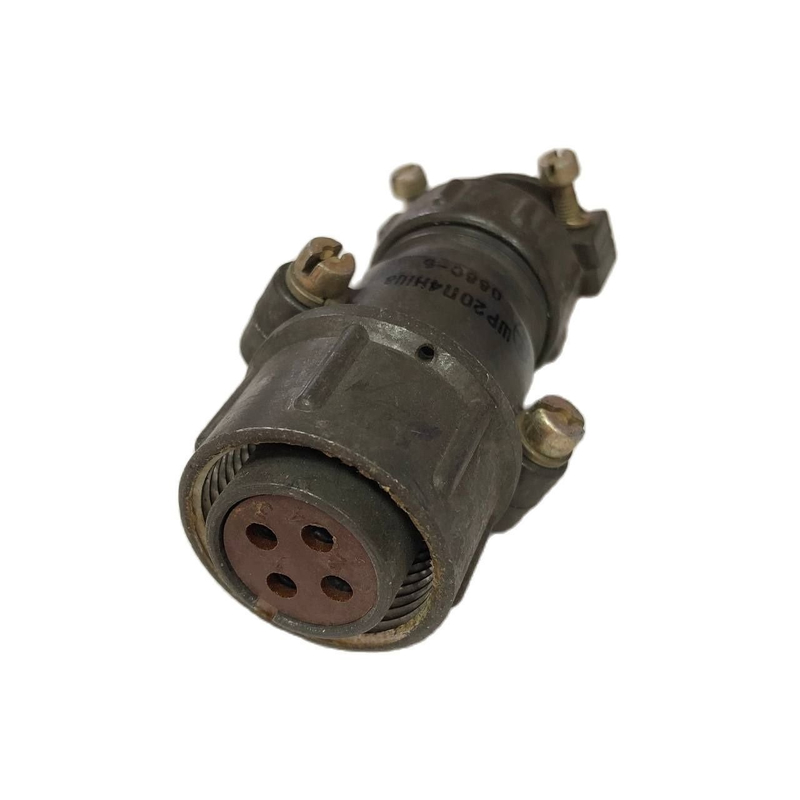

ШР20П4НШ8 (КГ) — это кабельная розетка серии ШР, негерметичный низкочастотный цилиндрический соединитель с 4 контактами диаметром 2,5 мм. Она предназначена для работы в электрических цепях переменного и постоянного тока до 850 В частотой до 3 МГц, с рабочим током до 25 А на контакт (максимум 35 А) и до 100 А на весь соединитель.

Соединитель имеет прямой патрубок (П) с гайкой для неэкранированного кабеля (НШ), условный размер корпуса 20, проходной диаметр 24 мм и резьбовое сочленение. Корпус из алюминиевого сплава с оксидированием, изолятор из карболита, контакты из латуни с серебряным покрытием, монтируется пайкой. Работает при температурах от -60°C до +60°C (с учетом перегрева до +110°C), выдерживает вибрацию до 30g (1-5000 Гц), удары до 500g, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

• ШР — серия низкочастотных соединителей.

• 20 — условный размер корпуса.

• П — прямой патрубок.

• 4 — 4 контакта диаметром 2,5 мм.

• НШ — гайка для неэкранированного кабеля.

• 8 — сочетание контактов (розетка).

Используется в электро- и радиоприборах, контрольно-измерительной технике для надежного соединения кабелей с вилками типа 2РТТ или аналогами, подходит для объемного монтажа в суровых условиях (климат УХЛ, влажность 98%, низкое давление).

Эта розетка обеспечивает высокую надежность изоляции (5000 МОм) и поляризацию одношпоночную для правильного подключения.
