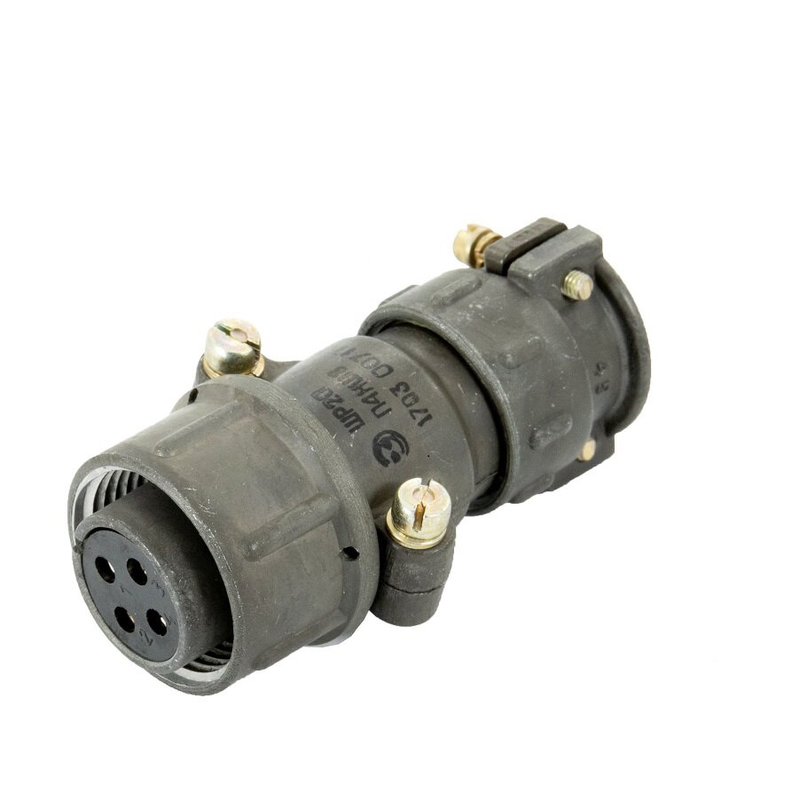

ШР20П4НШ8-К: кабельная розетка для надёжных электрических соединений

ШР20П4НШ8-К — цилиндрический низкочастотный соединитель серии ШР, выполненный в виде кабельной розетки с четырьмя контактами. Разъём предназначен для разъёмного соединения электрических цепей постоянного и переменного тока в промышленной, измерительной, радиоэлектронной и специальной аппаратуре.

Модель относится к негерметичным соединителям нормальных габаритов. Резьбовое сочленение обеспечивает механически устойчивую фиксацию пары «вилка—розетка», а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.

Конструкция ШР20П4НШ8-К

Разъём ШР20П4НШ8-К имеет кабельное исполнение с прямым патрубком для ввода неэкранированного кабеля. Условный размер корпуса — 20 , количество контактов — 4 . Контактная группа рассчитана на применение контактов диаметром 2,5 мм.

Маркировка ШР20П4НШ8-К указывает на принадлежность изделия к распространённой серии штепсельных разъёмов ШР. Такие соединители используются там, где важны надёжность коммутации, стойкость к вибрации и возможность многократного обслуживания оборудования.

Основные конструктивные особенности:

• Кабельная розетка с прямым патрубком.

• Четыре силовых или сигнальных контакта.

• Резьбовой тип соединения ответных частей.

• Одношпоночная поляризация корпуса.

• Монтаж объёмным способом на кабель.

• Исполнение для неэкранированного кабеля.

• Контакты с защитным покрытием, улучшающим стабильность электрического контакта.

Технические характеристики

Для соединителя ШР20П4НШ8-К характерны параметры, позволяющие использовать его в цепях питания, управления, сигнализации и межблочных соединениях:

Указанные параметры относятся к типовым характеристикам исполнения ШР20П4НШ8; перед применением в ответственных изделиях следует сверять конкретное исполнение с паспортом и техническими условиями изготовителя.

Где применяется разъём

ШР20П4НШ8-К подходит для формирования быстроразъёмных соединений между кабельными жгутами, приборами, блоками питания и исполнительными устройствами. Благодаря четырём контактам соединитель удобно применять для многопроводных цепей, где требуется передавать питание и сигналы в одном разъёмном интерфейсе.

Типовые области применения:

• Шкафы управления и промышленная автоматика.

• Источники питания и распределительные устройства.

• Контрольно-измерительная аппаратура.

• Электротехнические и радиоэлектронные блоки.

• Стенды испытательного оборудования.

• Системы связи, сигнализации и телемеханики.

• Оборудование, работающее при вибрации или перепадах температуры.

Серия ШР рассчитана на работу в цепях постоянного и переменного тока, включая переменный ток частотой до 3 МГц.

Преимущества использования

Ключевое преимущество ШР20П4НШ8-К — сочетание достаточно высокой токовой способности и прочного разъёмного соединения в компактном цилиндрическом корпусе. Резьбовая фиксация снижает риск самопроизвольного расстыковывания при вибрации, а поляризация упрощает корректную сборку ответной пары.

Разъём также характеризуется устойчивостью к механическим воздействиям. Для серии указываются работоспособность при синусоидальной вибрации в диапазоне 1–5000 Гц, стойкость к одиночным и многократным ударам, а также возможность эксплуатации при пониженном атмосферном давлении.

Что учитывать при монтаже

При установке ШР20П4НШ8-К важно правильно подобрать ответную часть, соответствующую размеру корпуса, схеме расположения контактов и номеру сочетания. Для данного исполнения используется сочетание с четырьмя контактами диаметром 2,5 мм.

Перед подключением рекомендуется:

• Проверить соответствие распиновки электрической схеме оборудования.

• Не превышать допустимые значения тока, напряжения и сечения проводников.

• Обеспечить качественную разделку кабеля и надёжное присоединение жил к контактам.

• Контролировать затяжку резьбового соединения при сочленении.

• Предусмотреть защиту разъёма от прямого воздействия влаги, пыли и агрессивных сред, поскольку исполнение является негерметичным.

• Проверить состояние контактных поверхностей перед повторным подключением.

ШР20П4НШ8-К — практичное решение для создания надёжного четырёхконтактного кабельного соединения в аппаратуре, где требуются механическая прочность, повторяемость подключения и стабильные электрические параметры.
