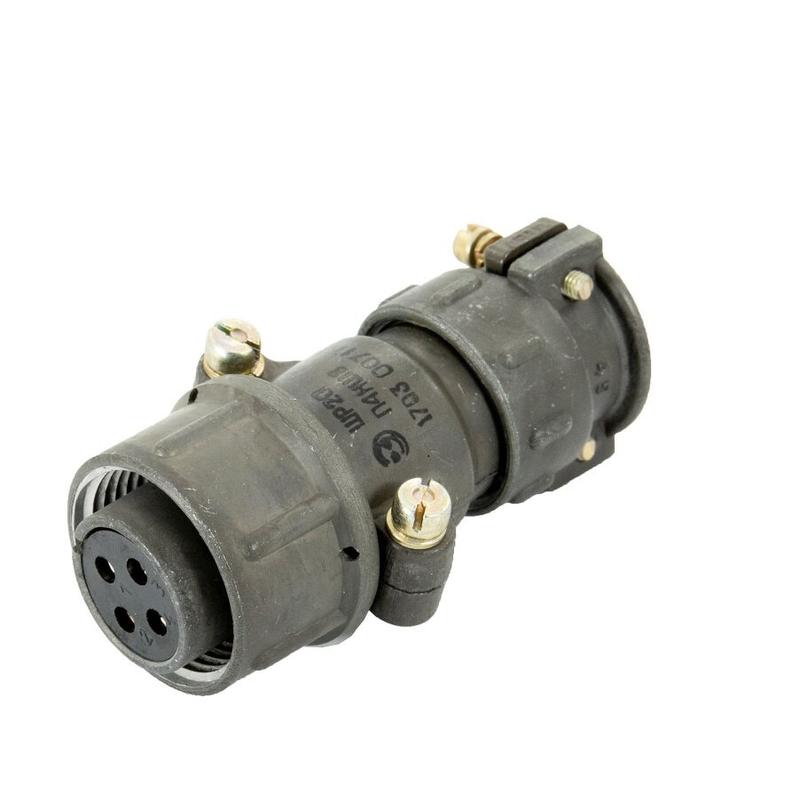

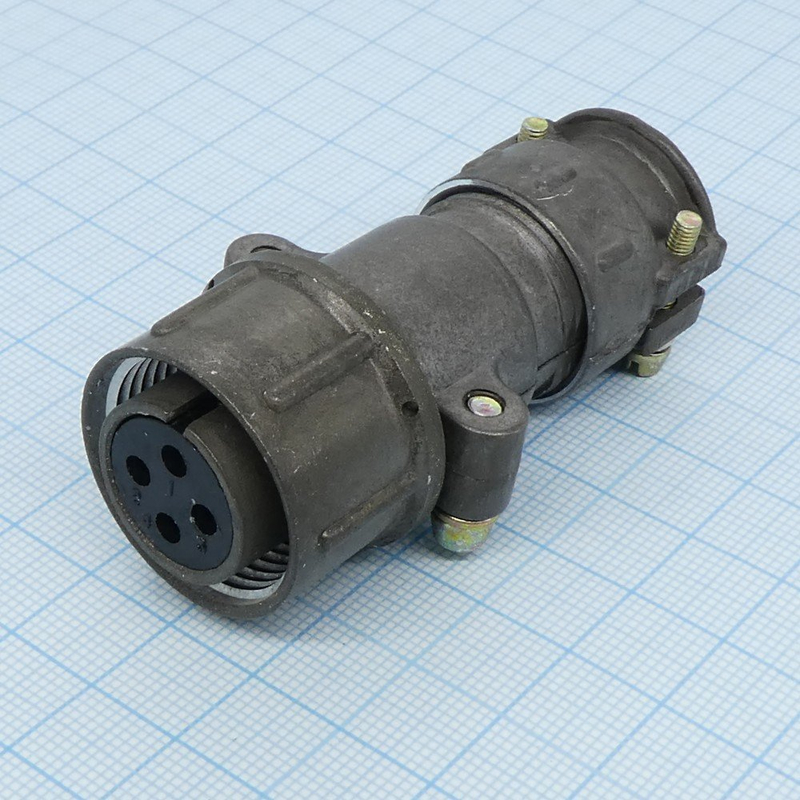

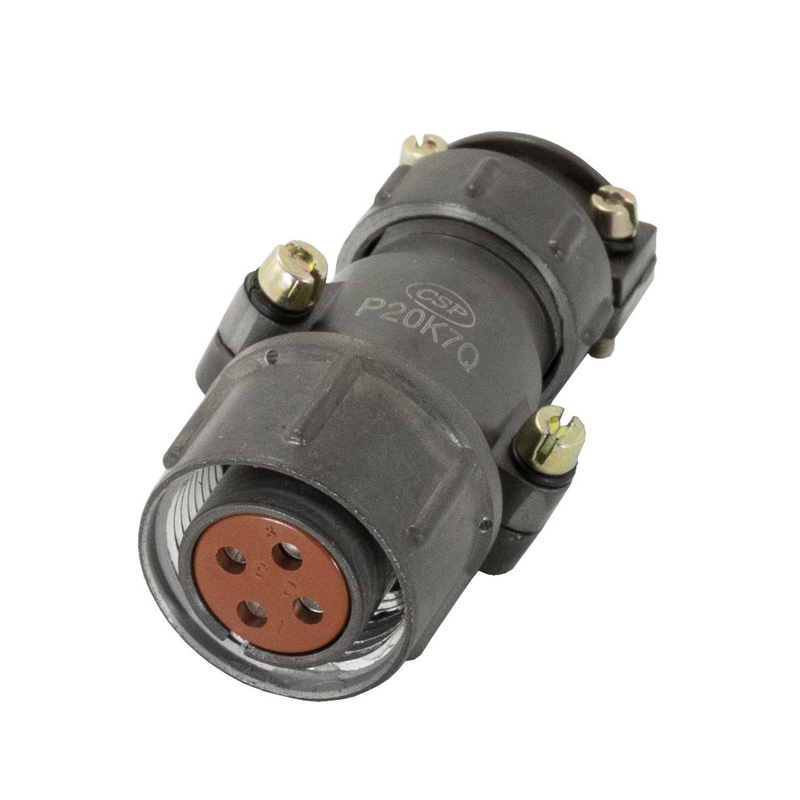

ШР20П4НШ4Н — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для подключения неэкранированных кабелей в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 20 — условный размер корпуса, П — с прямым патрубком, 4 — количество контактов диаметром 1,5 мм, Н — гайка для неэкранированного кабеля, Ш — розетка, 4 — сочетание контактов, Н — покрытие контактов никелем.

Основные характеристики

Соединитель негерметичный, климатического исполнения УХЛ, с резьбовым соединением и одношпоночной поляризацией. Содержит 4 контакта с сопротивлением не более 2,5–5 мОм, максимальной нагрузкой 10 А на контакт и 40 А общей.

Надежность и условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), а также пониженное давление до 1,3×10⁻⁴ Па. Предназначен для внутреннего монтажа, с возможностью наружного при защите от внешних факторов.
