Назначение розетки ШР20П4НШ4

ШР20П4НШ4 представляет собой кабельный разъем (розетку), предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к группе низкочастотных цилиндрических разъемов серии ШР и выпускается производителем Каскад под артикулом 51148.

Основное назначение — обеспечение надежного электрического соединения проводов и кабелей в составе различных электрических систем, включая электронику и радиоаппаратуру. Разъем подходит для монтажа как в стационарных, так и в мобильных устройствах.

Подтвержденные технические характеристики

Розетка ШР20П4НШ4 имеет следующие заявленные параметры:

• Тип соединителя: ШР — штепсельный разъем негерметичный.
• Условный размер корпуса: 20.
• Количество контактов: 4.
• Диаметр контактов: 1,5 мм.
• Рабочий ток: до 10 А на каждый контакт.
• Максимальная суммарная нагрузка: до 40 А.
• Максимальное рабочее напряжение: до 850 В постоянного и переменного тока.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Конструкция и материалы

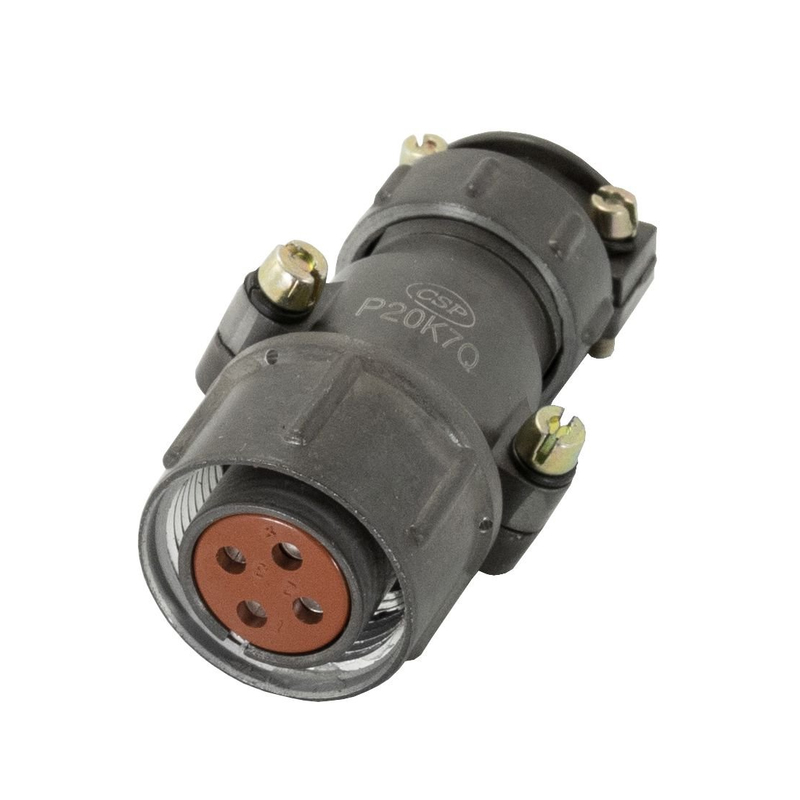

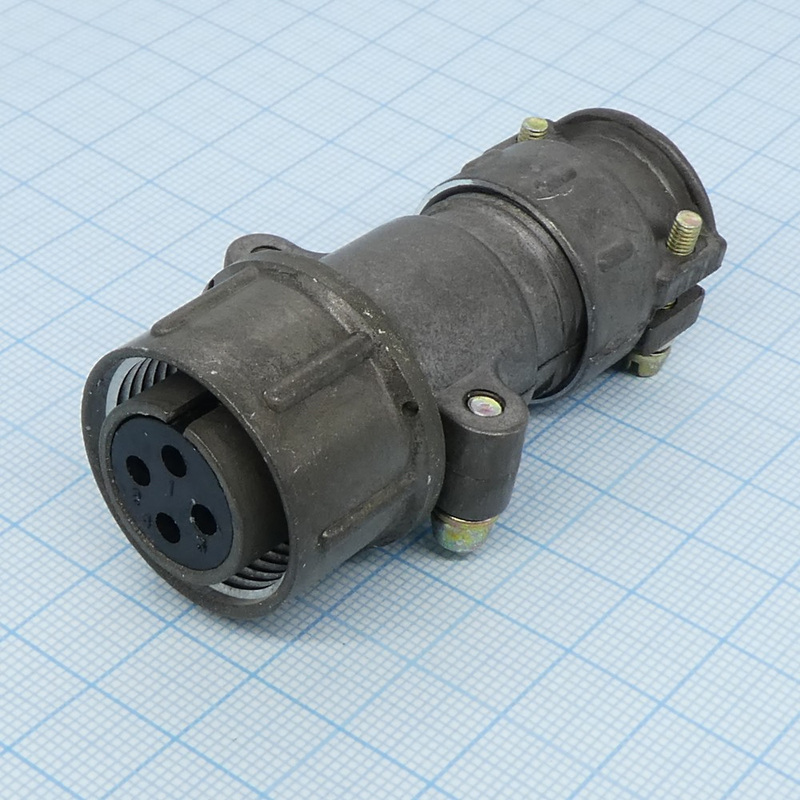

Розетка имеет прямой патрубок, что делает ее удобной для подключения неэкранированных кабелей. Корпус изготовлен из алюминиевого сплава, а контакты имеют серебряное покрытие, обеспечивающее надежный электрический контакт.

Конструкция рассчитана на устойчивость к механическим воздействиям и вибрациям, что расширяет область применения изделия.

Условия эксплуатации

ШР20П4НШ4 работоспособна в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с возможностью кратковременного повышения температуры до плюс 110 градусов Цельсия.

Изделие устойчиво к механическим воздействиям и вибрациям, что позволяет использовать его как в помещениях, так и на открытом воздухе при условии защиты от влаги и пыли.

Применение

Разъем применяется для соединения и разъединения проводов и кабелей в различных электрических системах, включая электронику и радиоаппаратуру. Он подходит для монтажа как в стационарных, так и в мобильных устройствах.

Таким образом, розетка ШР20П4НШ4 является надежным решением для создания устойчивых электрических соединений в различных условиях эксплуатации.
