Назначение и область применения

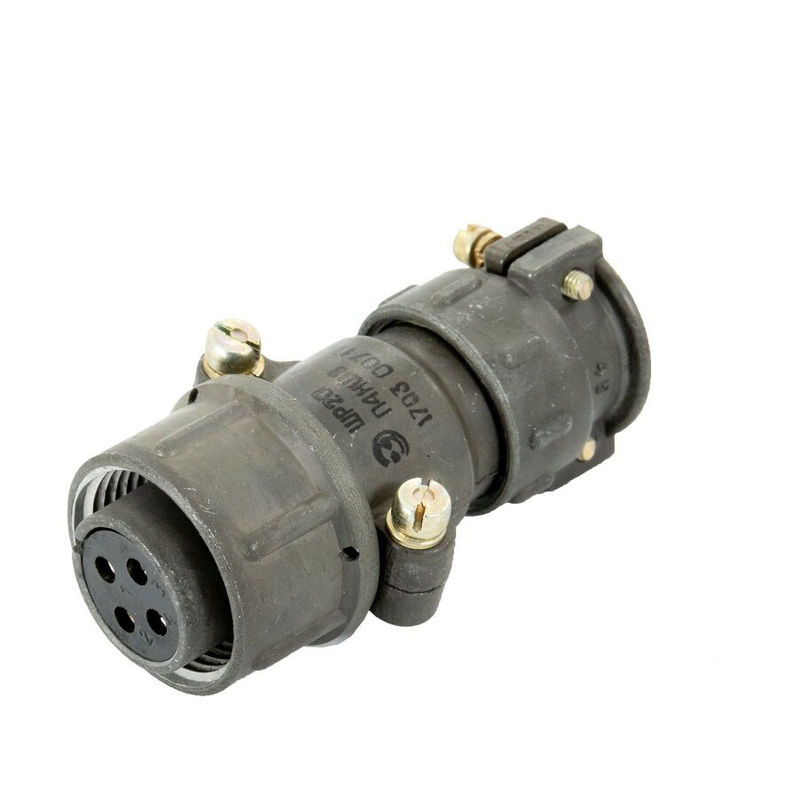

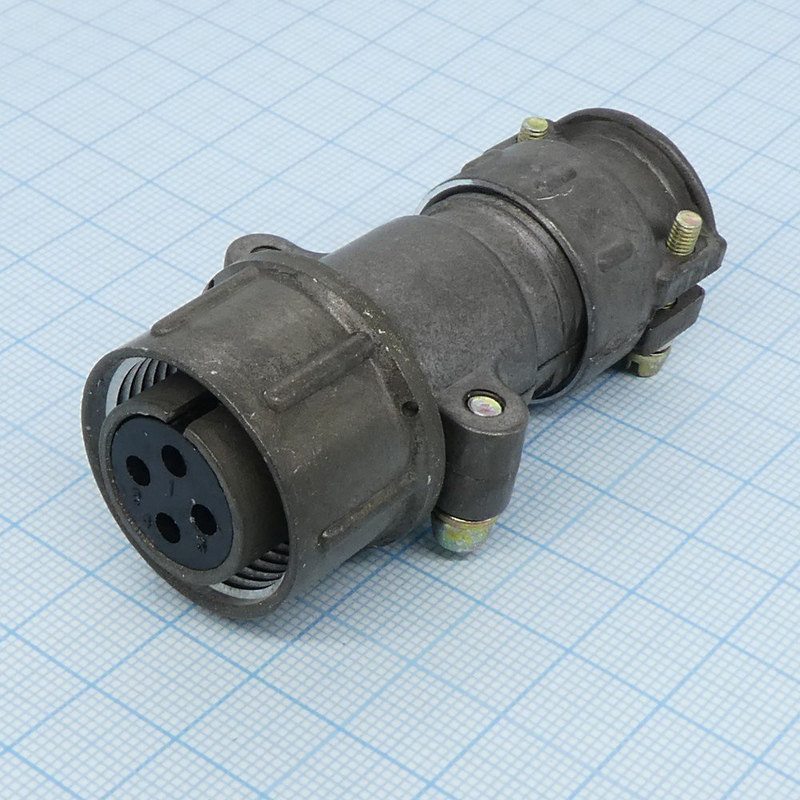

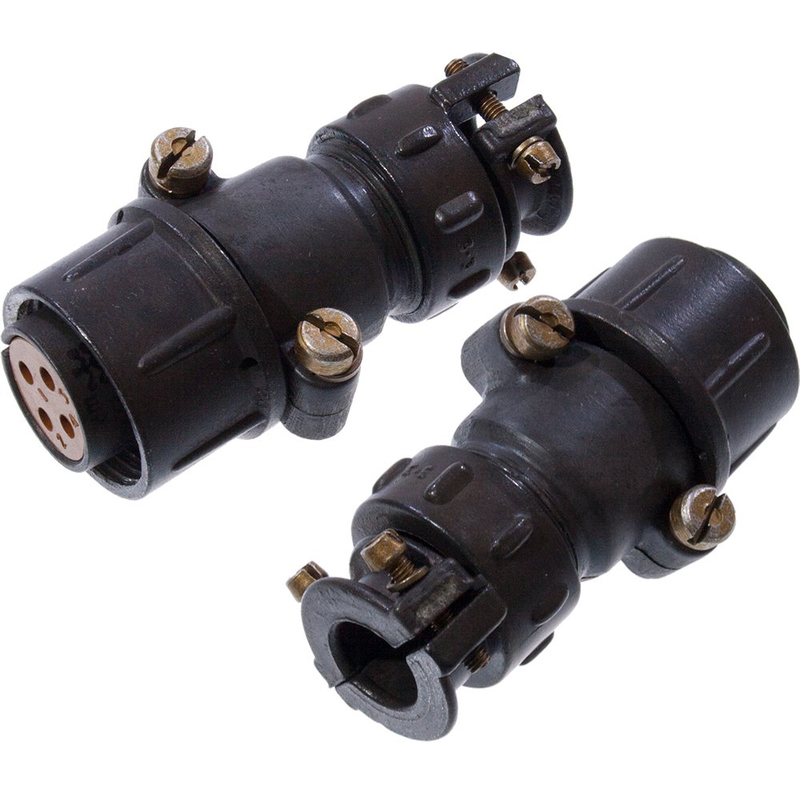

Розетка ШР20П4НШ4 производства предприятия «Элекон» — это кабельный цилиндрический разъём серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока. Соединитель применяется в цепях с частотой до 3 МГц при рабочем напряжении до 850 В. Основное назначение изделия — подключение силовых и слаботочных цепей в стационарном и мобильном электрооборудовании, где предъявляются повышенные требования к надёжности контакта и вибропрочности.

Разъёмы серии ШР находят применение в промышленной автоматике, измерительных и контрольно-измерительных приборах, а также в ряде областей радиоэлектронной аппаратуры. Унифицированное исполнение позволяет использовать изделие как в составе серийного оборудования, так и при сборке индивидуальных электротехнических решений.

Конструкция и тип исполнения

Тип «ШР» обозначает унифицированную серию цилиндрических разъёмов с навинчиваемой гайкой и негерметичным исполнением. В маркировке «ШР20П4НШ4» буква «П» указывает на прямой (не угловой) патрубок, монтируемый на кабель, а сочетание «НШ4» отражает вариант кабельной части с 4-контактным неэкранированным патрубком «Ш4».

Материал изолятора — как правило, карболит (фенопласт), цвет изолятора чёрный. Габаритные размеры розетки лежат в пределах около 67–70 мм по длине и около 30 мм по диаметру, проходной диаметр под кабель составляет около 24 мм, что позволяет применять стандартные монтажные кабельные вводы.

Электрические и силовые параметры

• Количество контактов: 4 штуки.
• Рабочее напряжение: не более 850 В (постоянный и переменный ток).
• Рабочий ток на один контакт: до 10 А.
• Максимальная кратковременная нагрузка на контакт: до 20 А.
• Суммарный ток на соединитель: до 40 А.
• Рабочая частота цепей: до 3 МГц.

Условия работы и надёжность

Диапазон рабочих температур окружающей среды составляет примерно от минус 60 °C до плюс 60 °C, при этом допускаются кратковременные перегревы контактов до плюс 110 °C. Соединитель рассчитан на наработку не менее 1000 часов и выдерживает не менее 500 циклов сочленений-расчленений. Минимальный срок сохраняемости изделия составляет около 15 лет, что подтверждает его пригодность для длительного хранения и эксплуатации в составе ответственного оборудования.

Маркировка и комплектация

Обозначение «ШР20П4НШ4» расшифровывается по элементам: серия ШР, типоразмер 20, прямой патрубок, 4 контакта, неэкранированный кабельный патрубок Ш4. Розетка поставляется как самостоятельное изделие кабельной части разъёма. Артикул товара — 80055, категория — ШР20, производитель — «Элекон».
