Назначение и область применения

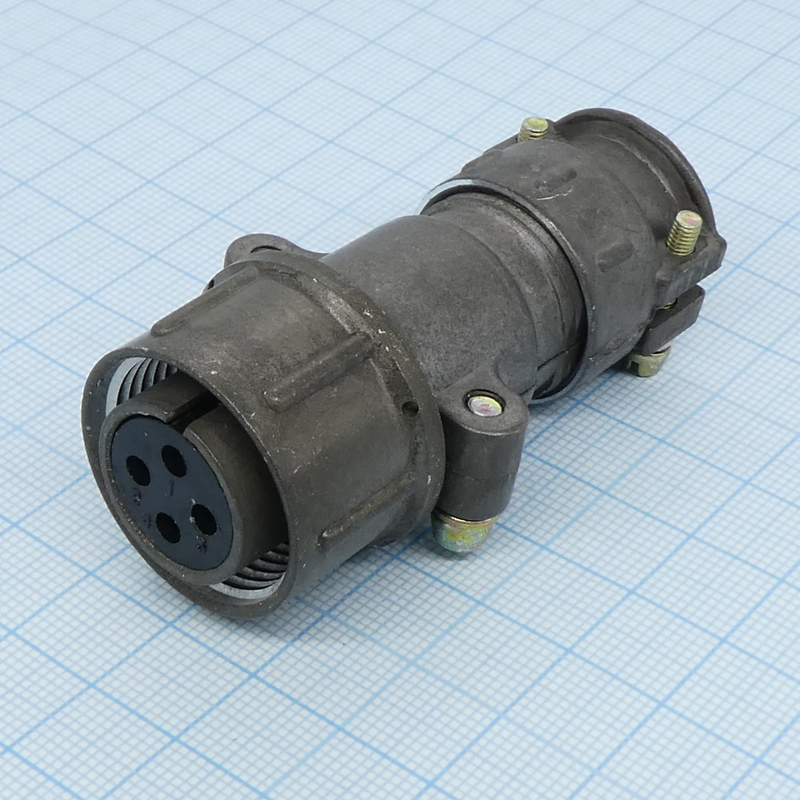

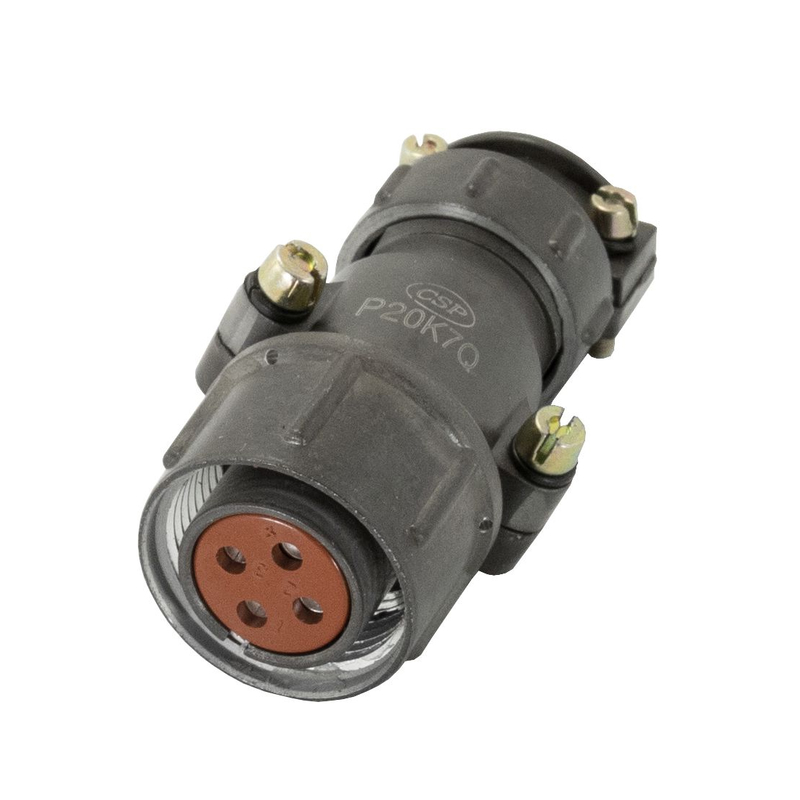

ШР20П4НШ4 — кабельная розетка серии ШР (Каскад), представляющая собой негерметичный цилиндрический низкочастотный соединитель с четырьмя контактами. Артикул изделия — 51147, категория — ШР20. Розетка предназначена для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, включая контрольно-измерительные приборы.

Изделие работает в цепях постоянного и переменного тока частотой до 3 МГц. По имеющимся данным, розетка подходит для внутреннего и наружного монтажа с защитой от пыли и влаги. При этом она относится к негерметичным соединителям, поэтому при наружном применении следует учитывать указанную защиту и условия эксплуатации.

Основные особенности и технические характеристики

Конструкция розетки рассчитана на коммутацию цепей с четырьмя контактами и пайку при монтаже. Ниже приведены подтверждённые параметры изделия.

• Количество контактов: 4, диаметр каждого контакта — 1,5 мм.
• Рабочий ток: до 10 А на контакт и до 40 А на соединитель.
• Максимальное напряжение: 850 В.
• Рабочая частота: до 3 МГц.
• Температура эксплуатации: от минус 60 до плюс 60 градусов Цельсия; с перегревом контактов — до плюс 110 градусов Цельсия.
• Ресурс сочленений-расчленений: 500 циклов.
• Наработка: не менее 1000 часов.

Розетка имеет прямой патрубок под неэкранированный кабель с проходным диаметром 24 мм. Монтаж выполняется пайкой. Такое исполнение позволяет использовать изделие в составе кабельных сборок и приборных соединений, где требуется цилиндрический низкочастотный разъём с четырьмя контактами.

Электрические и эксплуатационные параметры

Параметры по току и напряжению ориентированы на применение в электро- и радиоаппаратуре, включая контрольно-измерительные приборы. Диапазон температур от минус 60 до плюс 60 градусов Цельсия охватывает эксплуатацию в различных условиях; отдельно указан перегрев контактов до плюс 110 градусов Цельсия. Ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов характеризуют назначенные показатели работы соединителя.

Монтаж и соответствие

Для монтажа розетки предусмотрена пайка. Прямой патрубок рассчитан на неэкранированный кабель с проходным диаметром 24 мм. При подключении следует учитывать количество контактов, их диаметр 1,5 мм, а также допустимые токовые и температурные режимы.

Модель 2024 года прошла ОТК и соответствует ТУ (НКЦС.434410.504ТУ). В предоставленных данных производитель не указан; сведения о стране производства, комплектации и гарантии отсутствуют.
