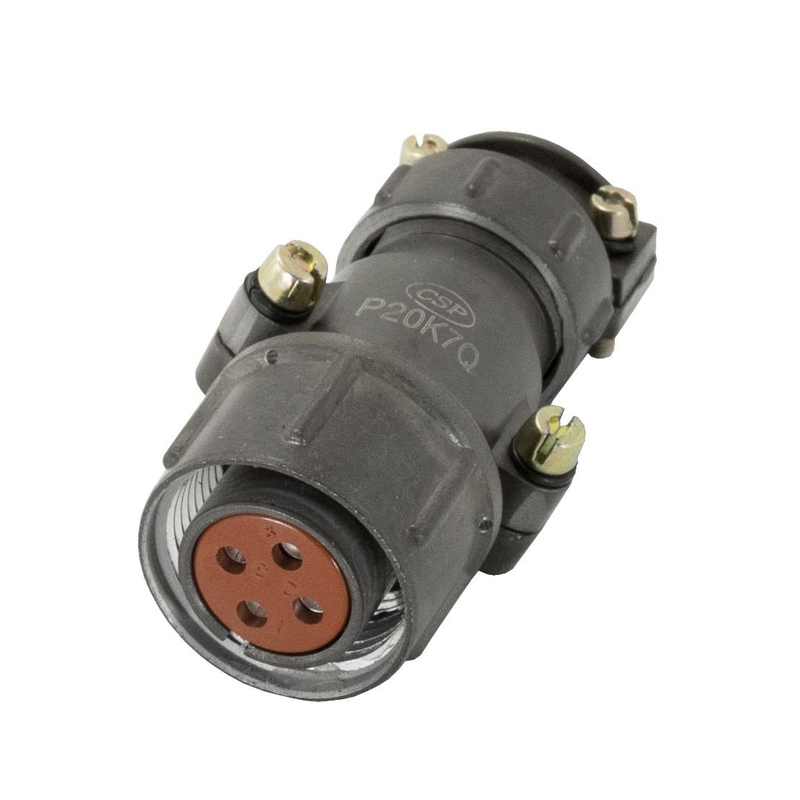

ШР20П4НШ4 — это цилиндрический низкочастотный разъём розетка кабельного исполнения. в 2013–2016 годах предприятиями вроде НКЦС.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре.
Используется во внутренних и наружных условиях (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ.
Подходит для работы с неэкранированными кабелями, монтаж — пайкой.

Характеристики

• Тип: негерметичный, резьбовое сочленение, одношпоночная поляризация.

• Количество контактов: 4 (диаметр 1,5 мм).

• Рабочие параметры: ток до 10 А на контакт (максимум 20 А), напряжение до 850 В, частота до 3 МГц (постоянный/переменный ток).

• Температура: от -60 до +60 °C (с перегревом контактов до +110 °C). ?

• Устойчивость: вибрация до 5000 Гц, удары до 5000 м/с?, срок службы — 1000 часов, 500 сочленений, сохраняемость 15 лет.

Расшифровка

ШР — тип; 20 — размер корпуса; П — без патрубка (приборная часть); 4 — контакты; Н — гайка для неэкранированного кабеля; Ш — розетка ; 4 — сочетание; Н — никелевое покрытие.
