Назначение

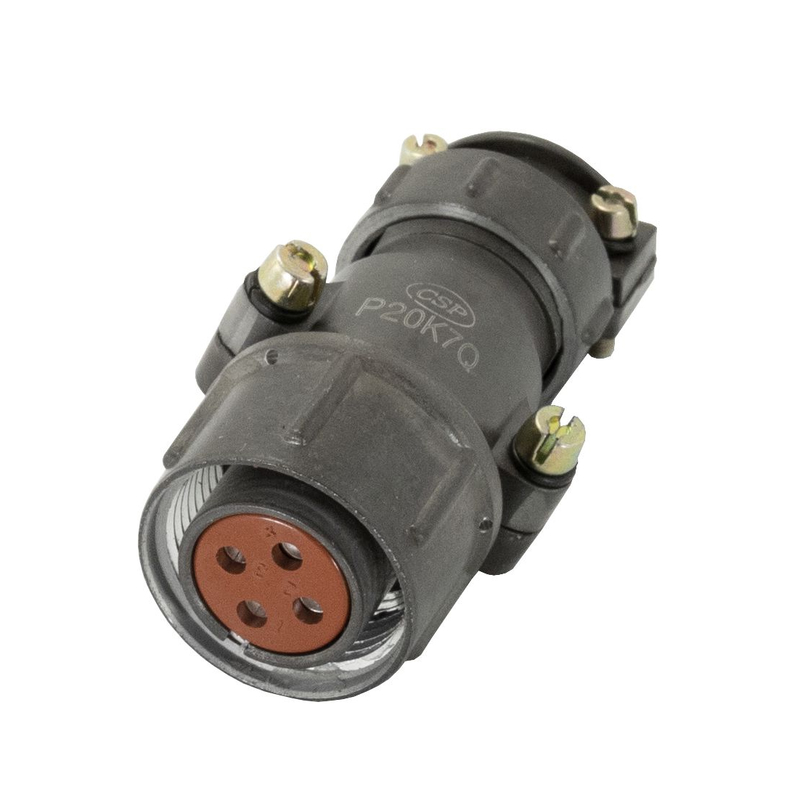

ШР20П4НШ4-К — кабельная розетка производства Элекон, входящая в серию цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Розетка применяется в составе разъёмных соединений, где требуется передача значительных токов при компактных габаритах и устойчивость к воздействию внешней среды. Условный размер корпуса — 20, проходной диаметр — 24 мм.

Подтверждённые особенности

Конструкция соединителя рассчитана на эксплуатацию в жёстких условиях. Ниже перечислены основные подтверждённые параметры и свойства изделия.

• 4 контакта диаметром 1,5 мм; максимальный ток на контакт — 20 А, рабочий — до 10 А, суммарная нагрузка на соединитель — до 40 А.
• Климатическое исполнение УХЛ: работа при температурах от минус 60 °C до плюс 60 °C, с учётом перегрева контактов — до плюс 110 °C.
• Работоспособность при пониженном давлении до 1,3·10⁻⁴ Па.
• Сопротивление контактов — не более 2,5 МОм, сопротивление изоляции — не менее 5000 МОм.
• Негерметичное исполнение с прямым патрубком под неэкранированный кабель (индекс НШ), резьбовым соединением и одношпоночной поляризацией.
• Покрытие контактов — никель (индекс Н), монтаж — пайкой.
• Возможен как внутренний, так и наружный монтаж с защитой от пыли и влаги.
• Стойкость к вибрации до 5000 Гц при ускорении 300 м/с², к механическим ударам до 5000 м/с².
• Наработка — не менее 1000 часов, срок службы — 500 сочленений-расчленений, сохраняемость — 15 лет.
• Масса розетки — около 52–55 г.

Применение и монтаж

Розетка ШР20П4НШ4-К применяется в электрических цепях, где требуется разъёмное соединение кабеля с ответной частью при токах до 40 А суммарно. Благодаря прямому патрубку под неэкранированный кабель и резьбовому соединению изделие удобно для стационарного и подвижного монтажа, в том числе при наружной установке с защитой от пыли и влаги.

Порядок монтажа

1. Подготовить неэкранированный кабель под пайку к контактам розетки.
2. Закрепить кабель в прямом патрубке, обеспечив защиту от пыли и влаги.
3. Соединить розетку с ответной частью, ориентируясь по одношпоночной поляризации.
4. Затянуть резьбовое соединение до надёжного контакта.

Изделие поставляется под артикулом 9175 в категории ШР20. Указанные характеристики позволяют использовать розетку в составе низкочастотных соединителей серии ШР для решения задач надёжной коммутации в аппаратуре различного назначения.
