ШР20П4НШ4: особенности и применение разъёма

ШР20П4НШ4 — промышленный круглый электрический разъём, предназначенный для надёжного соединения кабелей и оборудования в системах, где важны устойчивость контакта, механическая прочность и защита от внешних воздействий. Такие соединители применяются в приборостроении, промышленной автоматике, энергетическом оборудовании, транспортных системах и специализированной технике.

Разъём относится к серии ШР — распространённому типу цилиндрических штепсельных соединителей. Его конструкция рассчитана на многократное подключение и отключение при сохранении стабильных электрических характеристик.

Расшифровка маркировки

Маркировка ШР20П4НШ4 содержит основные сведения об исполнении изделия:

• ШР — серия штепсельных круглых разъёмов.

• 20 — типоразмер корпуса, определяющий габариты соединителя и совместимость с ответной частью.

• П — исполнение вилки.

• 4 — число контактов.

• НШ4 — обозначение конструктивного варианта, включая особенности сочленения, фиксации и монтажа.

Точное соответствие разъёма технической документации особенно важно при замене компонента: совпадать должны не только серия и размер корпуса, но и количество, расположение и назначение контактов.

Конструктивные особенности ШР20П4НШ4

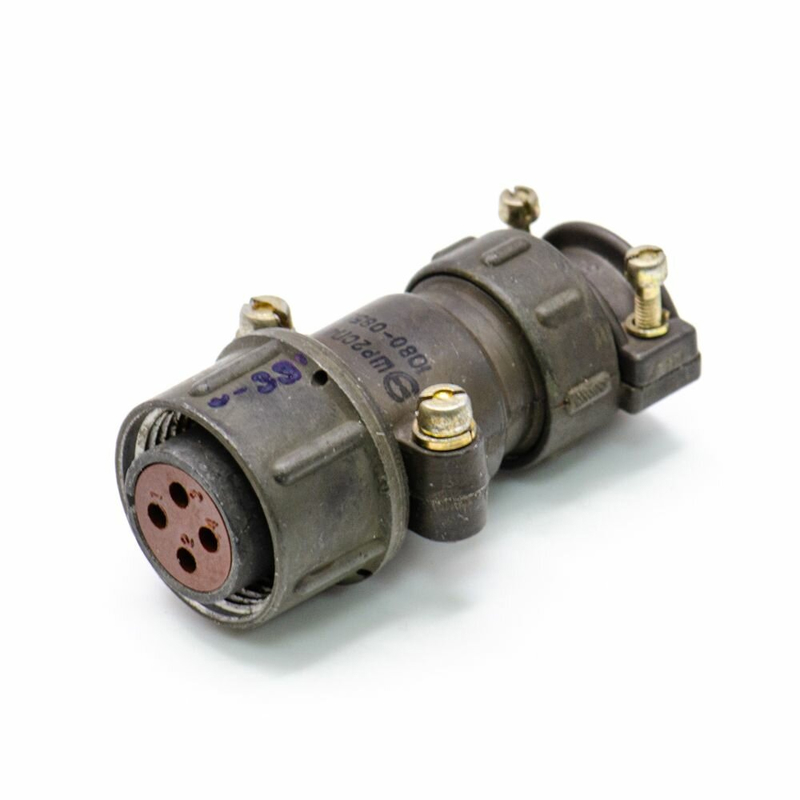

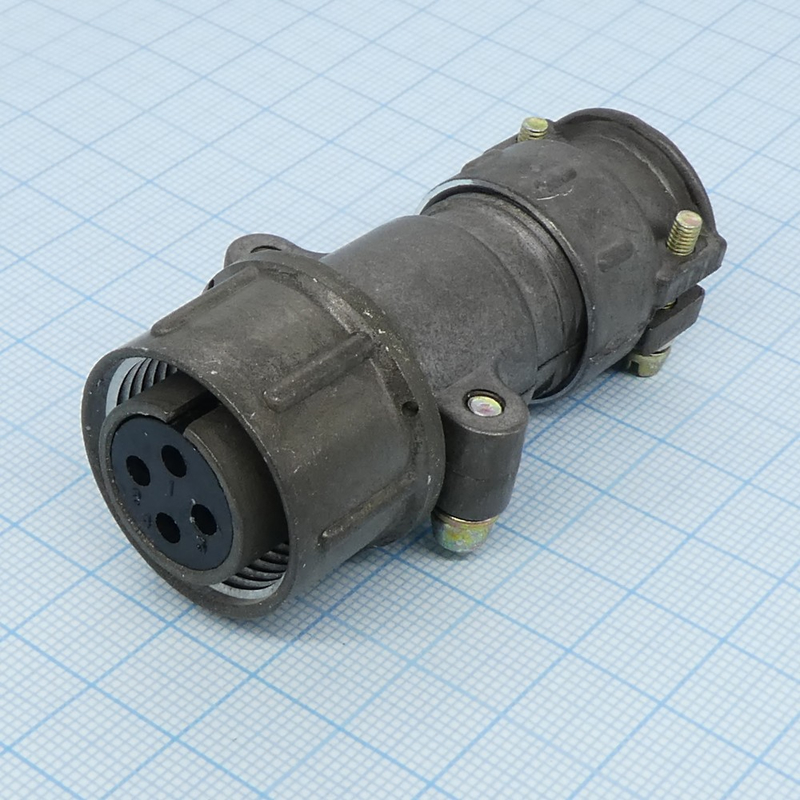

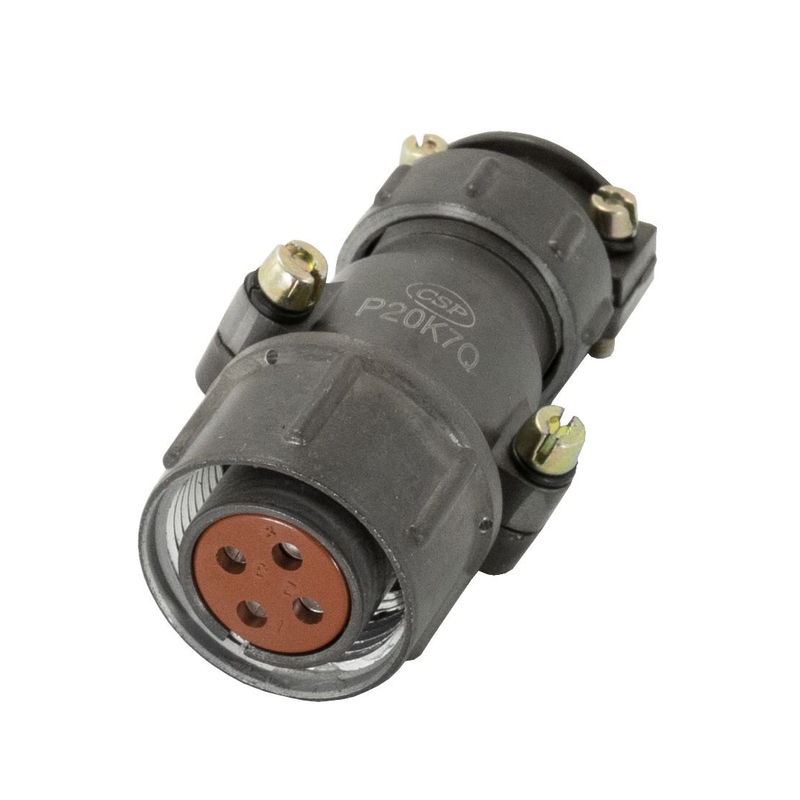

ШР20П4НШ4 выполнен в металлическом цилиндрическом корпусе, который защищает контактную группу от механических нагрузок. Резьбовое соединение обеспечивает плотную фиксацию вилки с ответной частью и помогает предотвратить случайное разъединение при вибрации или перемещении кабеля.

Ключевые особенности разъёма:

• четыре контакта для передачи питания, управляющих сигналов или комбинированных цепей;

• круглый металлический корпус с повышенной устойчивостью к механическим воздействиям;

• направляющие элементы, исключающие неправильное сочленение частей;

• резьбовая фиксация для надёжного подключения;

• возможность использования в составе кабельных сборок и стационарного оборудования;

• устойчивость к вибрации, характерной для промышленной и транспортной техники.

Контактные элементы должны обеспечивать малое переходное сопротивление и стабильное соединение в течение длительной эксплуатации. Это особенно важно для систем управления, измерительных цепей и оборудования, работающего в условиях циклических нагрузок.

Где применяется разъём

Разъём ШР20П4НШ4 используется там, где требуется быстроразъёмное, но прочное электрическое соединение. Четырёхконтактная конфигурация подходит для схем, в которых необходимо подключить несколько сигнальных линий, цепи питания либо объединить питание и управление в одном интерфейсе.

Основные области применения:

• промышленное оборудование и станки;

• системы автоматизации и управления;

• измерительные приборы;

• электротехнические шкафы;

• транспортная и специальная техника;

• лабораторные установки;

• аппаратура связи и контроля;

• кабельные жгуты для машин и механизмов.

Например, ШР20П4НШ4 может использоваться для подключения внешнего датчика, исполнительного устройства или отдельного модуля к основной системе управления. Резьбовое соединение помогает сохранить контакт даже при постоянной вибрации оборудования.

На что обратить внимание при выборе

При подборе разъёма ШР20П4НШ4 необходимо проверять полное совпадение маркировки и технических параметров с уже установленным соединителем или требованиями проекта. Важны тип ответной части, расположение контактов, способ монтажа, диаметр кабеля и условия эксплуатации.

Перед установкой рекомендуется убедиться в следующем:

• количество контактов соответствует электрической схеме;

• контактная часть совместима с ответным разъёмом;

• кабель подходит по сечению жил и наружному диаметру;

• способ крепления соответствует конструкции оборудования;

• разъём рассчитан на предполагаемые механические и климатические нагрузки;

• распайка контактов выполнена строго по схеме.

Неправильное подключение контактов способно привести к ошибкам в работе оборудования, повреждению электронных компонентов или нестабильной передаче сигналов. Поэтому при монтаже важно соблюдать маркировку выводов, технологию пайки или обжима и требования к изоляции кабеля.

Надёжное соединение для промышленной техники

ШР20П4НШ4 остаётся востребованным решением для построения надёжных разъёмных соединений в промышленной электротехнике. Прочный корпус, резьбовая фиксация, четыре контакта и конструкция, рассчитанная на эксплуатационные нагрузки, делают его подходящим выбором для оборудования, где критичны стабильность электрической связи и долговечность соединения.
