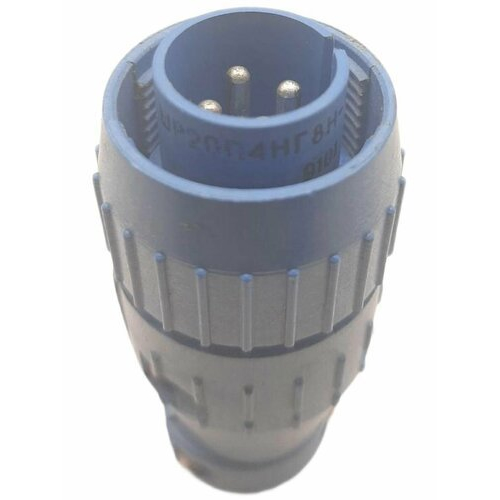

ШР20П4НГ8Н ВИЛКИ 92-93г «1»

Цена:

1800 ₽

В наличии: 55 шт.

кабельная

Технические характеристики

ШР20П4НГ8Н вилка

ШР20П4НГ8Н — это негерметичная 4‑контактная кабельная вилка из серии цилиндрических низкочастотных разъёмов ШР, предназначенная для монтажа в электрических цепях постоянного и переменного тока. Она рассчитана на использование в приборах и силовых линиях с относительно невысокой частотой и низким напряжением.

Назначение и применение

Соединитель ШР20П4НГ8Н используется для подключения кабелей (как экранированных, так и неэкранированных) в измерительных приборах, панелях управления, силовых и сигнальных цепях. Разъёмы этой серии применяются в промышленной автоматике, КИПиА, на подвижных составах и другом электрооборудовании, где требуется надёжное соединение в условиях вибрации и ударов.

Основные технические особенности

Количество контактов — 4 штуки, диаметр контактных стержней — 2,5 мм.
Максимальное рабочее напряжение — до 850 В (постоянный и переменный ток).
Вилка имеет прямой вывод под неэкранированный кабель и патрубок; проходной диаметр для кабеля — около 24 мм.
Сочленение с розеткой — резьбовое, с одношпоночной поляризацией корпусов, что исключает случайное неправильное подключение.

Механические и климатические характеристики

Климатическое исполнение — УХЛ, рабочий диапазон температур окружающей среды обычно от −60 до +60 °C, с возможностью перегрева контактов выше.
Устойчивость к вибрации: синусоидальные колебания в диапазоне 1–5000 Гц с ускорением до порядка 300 м/с².
Выдерживает механические удары одиночного действия с ускорением до 5000 м/с² и многократные удары до 350 м/с².

Ресурс и конструкция

Минимальная наработка соединителя — не менее 1000 часов, количество допустимых сочленений и расчленений — порядка 500 циклов.
Контакты покрыты никелем (в исполнении с индексом «Н»), используются пайка и обжим как методы монтажа проводов.
Разъём выполнен в металлическом корпусе, что обеспечивает достаточно высокую механическую прочность и устойчивость к внешним воздействиям, но не является герметичным.

Описание

Назначение и область применения

ШР20П4НГ8Н — это негерметичная четырёхконтактная кабельная вилка из серии цилиндрических низкочастотных разъёмов ШР. Изделие предназначено для монтажа в электрических цепях постоянного и переменного тока и рассчитано на использование в приборах и силовых линиях с относительно невысокой частотой и низким напряжением.

Соединитель применяется для подключения кабелей, как экранированных, так и неэкранированных, в измерительных приборах, панелях управления, силовых и сигнальных цепях. Разъёмы этой серии широко используются в промышленной автоматике, контрольно-измерительных приборах и аппаратуре, на подвижных составах и другом электрооборудовании, где требуется надёжное соединение в условиях вибрации и механических ударов.

Благодаря металлическому корпусу и резьбовому сочленению вилка обеспечивает стабильное электрическое соединение даже при значительных внешних воздействиях, поэтому она востребована в устройствах, работающих в сложных эксплуатационных условиях.

Технические особенности и конструкция

Вилка ШР20П4НГ8Н имеет четыре контакта с диаметром контактных стержней 2,5 миллиметра. Контакты покрыты никелем, что подтверждается индексом «Н» в обозначении, и допускают монтаж проводов методами пайки и обжима. Прямой вывод рассчитан на подключение неэкранированного кабеля, проходной диаметр для кабеля составляет около 24 миллиметров.

Сочленение с ответной розеткой — резьбовое, с одношпоночной поляризацией корпусов. Такая конструкция исключает случайное неправильное подключение и обеспечивает надёжную фиксацию в сочленённом состоянии. Изделие выполнено в металлическом корпусе, что придаёт ему достаточно высокую механическую прочность и устойчивость к внешним воздействиям, однако разъём не является герметичным.

Максимальное рабочее напряжение соединителя составляет до 850 вольт для постоянного и переменного тока. Это позволяет использовать вилку в широком спектре низковольтного оборудования без риска пробоя изоляции при соблюдении штатных режимов эксплуатации.

Эксплуатационные характеристики

Изделие выпускается в климатическом исполнении УХЛ и сохраняет работоспособность в диапазоне температур окружающей среды от минус 60 до плюс 60 градусов Цельсия, с возможностью перегрева контактов выше указанного значения в процессе работы. Разъём устойчив к синусоидальной вибрации в диапазоне частот от 1 до 5000 герц с ускорением до порядка 300 метров на секунду в квадрате.

Механическая прочность подтверждается способностью выдерживать одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 350 метров на секунду в квадрате. Такие характеристики делают вилку пригодной для применения на подвижных объектах и в оборудовании, подверженном постоянным динамическим нагрузкам.

Ресурсные показатели изделия включают:

минимальная наработка соединителя — не менее 1000 часов;
количество допустимых сочленений и расчленений — порядка 500 циклов;
приёмка «1» с годом выпуска 92–93;
артикул изделия — 41166.

Особенности монтажа и совместимость

Вилка ШР20П4НГ8Н монтируется на кабель методом пайки или обжима контактов. Прямой вывод и патрубок обеспечивают удобство ввода кабеля, а проходной диаметр около 24 миллиметров позволяет использовать достаточно толстые кабельные оболочки без дополнительных переходников. При монтаже следует учитывать, что изделие не является герметичным, поэтому в условиях повышенной влажности или прямого попадания жидкостей требуется дополнительная защита места соединения.

Разъём совместим с ответными розетками серии ШР20, имеющими соответствующую поляризацию и резьбовое сочленение. Одношпоночная конструкция корпуса гарантирует однозначное положение при стыковке, что особенно важно при обслуживании оборудования, где исключена возможность ошибочного подключения контактов. Категория изделия — ШР20, что определяет типоразмер корпуса и присоединительные размеры.
