Назначение и область применения

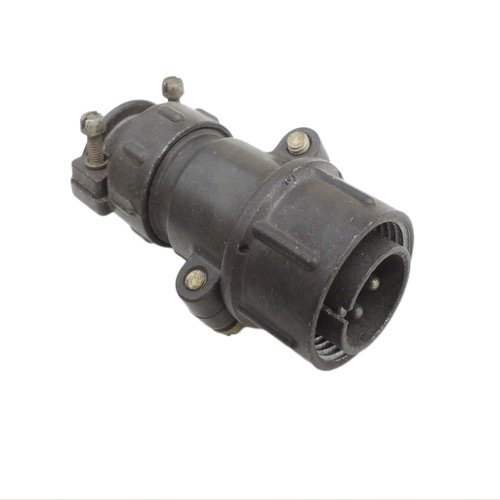

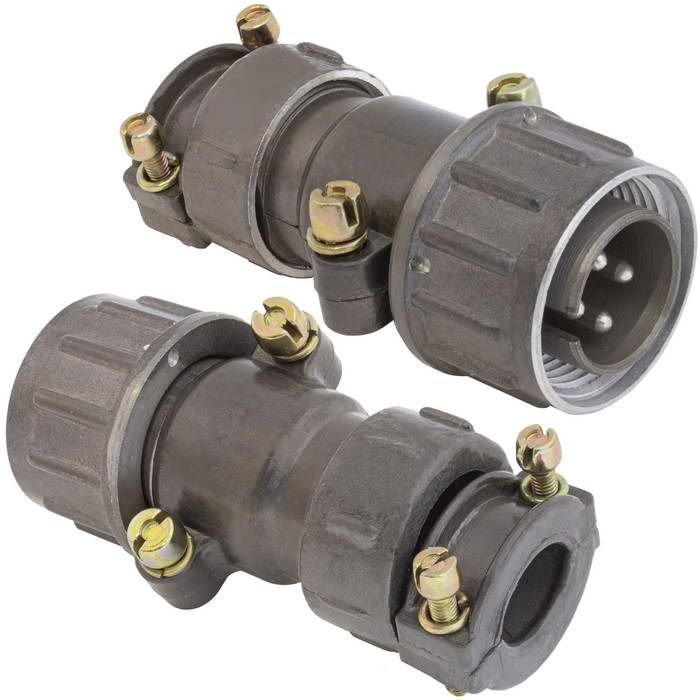

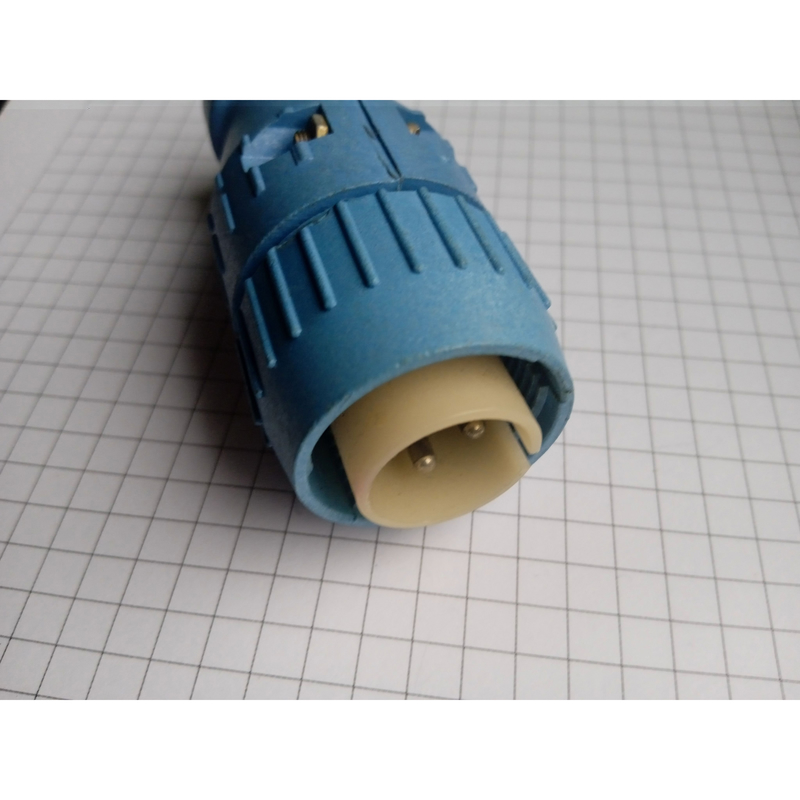

Соединители ШР20П4НГ8Н-М представляют собой кабельные вилки серии ШР — негерметичные цилиндрические низкочастотные низковольтные разъёмы. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Такие соединители применяются в составе кабельных сборок и жгутов, где требуется разъёмное соединение нескольких проводников в условиях ограниченного пространства и умеренных механических нагрузок.

Вилка устанавливается на конце кабеля и образует ответную часть с розеткой соответствующего типоразмера серии ШР20. Конструкция рассчитана на эксплуатацию в закрытых объёмах и на открытом воздухе в составе приборов, пультов, блоков питания и другой аппаратуры, не требующей герметичного исполнения.

Конструктивные особенности

Корпус соединителя имеет условный размер 20. Исполнение — кабельная часть с прямым патрубком, что обеспечивает осевой ввод кабеля и удобство монтажа в стеснённых условиях. Концевая гайка предназначена для неэкранированного кабеля. В вилке установлено четыре контакта; обозначение сочетания контактов — 8. Диаметр контакта составляет 2,5 мм.

Материалы и покрытие

• корпус — алюминиевый сплав АЛ-11;
• изоляторы — карболит К-211-3;
• контакты — латунь ЛС59-1;
• покрытие контактов — никель.

Технические характеристики

• рабочее напряжение — до 850 В;
• токовая нагрузка на контакт — до 25 А рабочая, до 35 А максимально допустимая;
• общая токовая нагрузка на соединитель — до 100 А;
• сопротивление контакта — не более 0,001 Ом;
• сопротивление изоляции — не менее 5000 МОм;
• сечение подсоединяемого провода — не более 3 квадратных миллиметров;
• количество контактов — 4;
• условный размер корпуса — 20.

Условия эксплуатации и монтажа

Соединитель сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги, пыли под давлением или агрессивных сред.

При монтаже проводник зачищается и подключается к контакту с учётом ограничения по сечению — не более 3 квадратных миллиметров. Кабель фиксируется концевой гайкой, рассчитанной на неэкранированный кабель.

Практические рекомендации по подбору

1. Убедитесь, что ответная часть относится к типоразмеру ШР20 с четырьмя контактами.
2. Проверьте соответствие рабочего напряжения и частоты цепи параметрам соединителя.
3. Сопоставьте суммарный ток с ограничением на контакт и на соединитель в целом.
4. Учтите, что исполнение негерметичное, и при необходимости защитите разъём от влаги и пыли.

Артикул изделия — 9170, категория — ШР20.
