Назначение

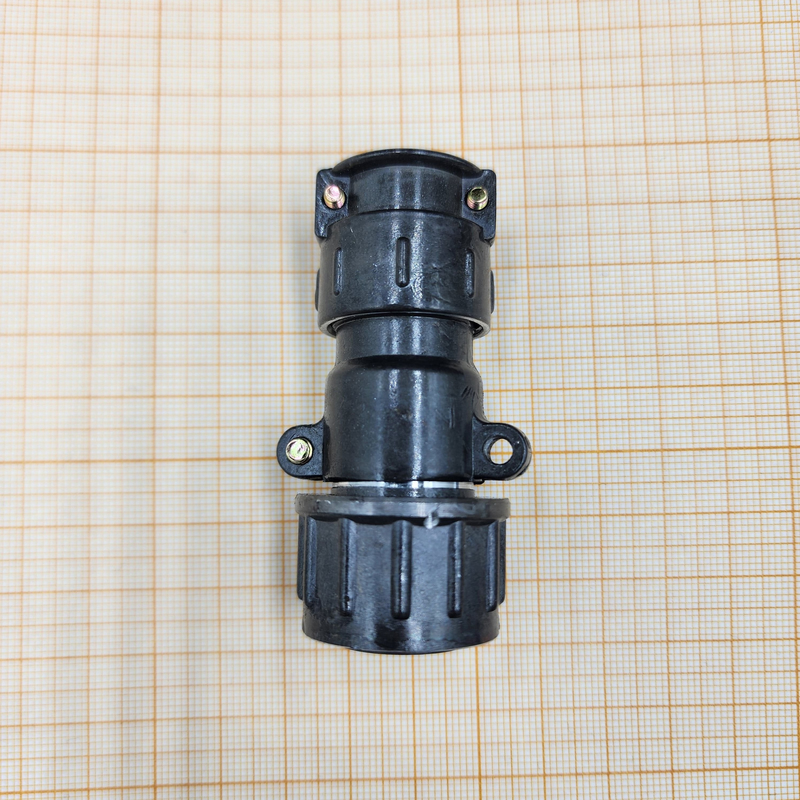

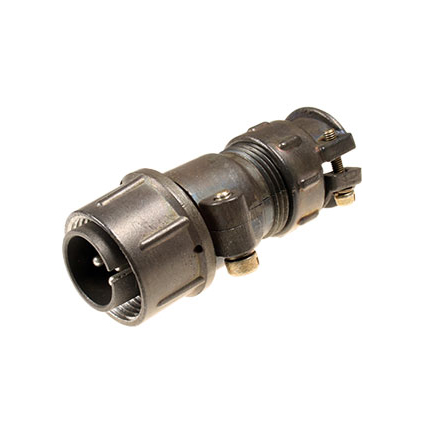

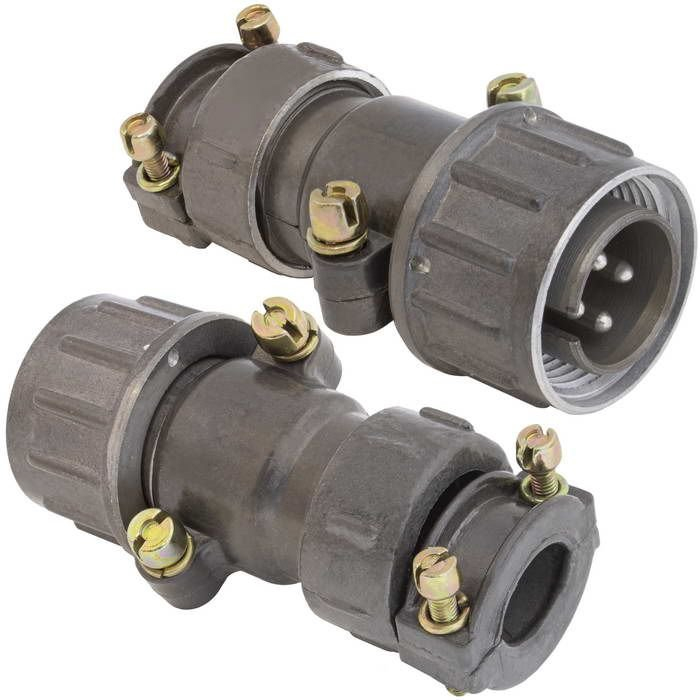

ШР20П4НГ8 (SZC) — кабельная вилка, предназначенная для соединения проводов в электрических системах. Изделие относится к негерметичным соединителям и имеет четыре контакта. В карточке товара указан артикул 9162 и категория ШР20.

Вилка применяется как элемент электрического соединения в цепях, где требуется передача рабочей токовой нагрузки через четыре контактные пары. Конструкция с прямым патрубком обеспечивает соединение проводов и ориентирована на стационарное или аппаратное использование в составе электрических систем.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 4.
• Рабочая токовая нагрузка — до 25 А на каждый контакт.
• Суммарная нагрузка по четырём контактам — до 100 А согласно имеющемуся описанию.

Указанные значения относятся к электрическим характеристикам соединителя. При практическом применении нагрузку следует распределять по контактам с учётом общей допустимой нагрузки на вилку.

Конструктивные параметры

• Тип соединителя — негерметичный.
• Климатическое исполнение — УХЛ, умеренно холодный и влажный климат.
• Проходной диаметр — 24 мм.
• Диаметр контактов — 2,5 мм.
• Конструкция — прямой патрубок.
• Вес устройства — около 84,6 г.

Вилка имеет прямой патрубок и выполнена в негерметичном исполнении. В описании указано, что материалы изделия обеспечивают долговечность и устойчивость к внешним воздействиям. Отдельные сведения о покрытии контактов, материале корпуса и способе фиксации проводов в предоставленных данных отсутствуют.

Применение

ШР20П4НГ8 (SZC) применяется в энергетических системах, промышленном оборудовании, автоматике и управлении. В перечисленных областях вилка используется для соединения проводов в электрических цепях и может рассматриваться как элемент подключения в составе оборудования.

Четырёхконтактное исполнение позволяет организовать соединение нескольких проводников в одном разъёме. Рабочая нагрузка до 25 А на контакт и суммарная нагрузка до 100 А определяют область применения вилки в цепях соответствующей токовой нагрузки.

Эксплуатационные ограничения

Поскольку вилка относится к негерметичному типу, в карточке не заявлена влагозащита или герметичность соединения. При применении в условиях умеренно холодного влажного климата, соответствующего исполнению УХЛ, следует учитывать, что негерметичный соединитель не предназначен для защиты контактов от прямого воздействия воды и пыли.

В предоставленных данных не указаны производитель, страна производства, стандарты, сертификаты, комплектация и гарантийные условия. Артикул товара — 9162, категория — ШР20. Эти сведения не дополняются предположениями, а характеристики приведены только в объёме имеющегося описания.
