Назначение соединителя ШР20П4НГ8

ШР20П4НГ8 — это низкочастотный цилиндрический соединитель (вилка) серии ШР, предназначенный для работы в электрических цепях постоянного и переменного тока. Разъём применяется в цепях с частотой до 3 МГц при рабочем напряжении до 850 В. Изделие выпускается производителем «Каскад» под артикулом 51146 и входит в категорию ШР20.

Конструкция серии ШР предполагает использование соединителя в паре: вилка стыкуется с ответной розеткой. Обе части могут быть выполнены как в кабельном, так и в приборном (блочном) исполнении, что позволяет применять их для коммутации кабельных линий и для подключения аппаратуры.

Расшифровка обозначения и подтверждённые особенности

Маркировка ШР20П4НГ8 содержит полную информацию о конструктивном исполнении изделия. Ниже приведена расшифровка позиций обозначения.

• ШР — штепсельный разъём негерметичного исполнения.
• 20 — условный размер корпуса.
• П — конструктивное исполнение кабельной части: с прямым патрубком.
• 4 — количество контактов.
• Н — вид концевой гайки: для неэкранированного кабеля.
• Г — вид соединителя в кабельной части: вилка (штырь).
• 8 — обозначение сочетания контактов.

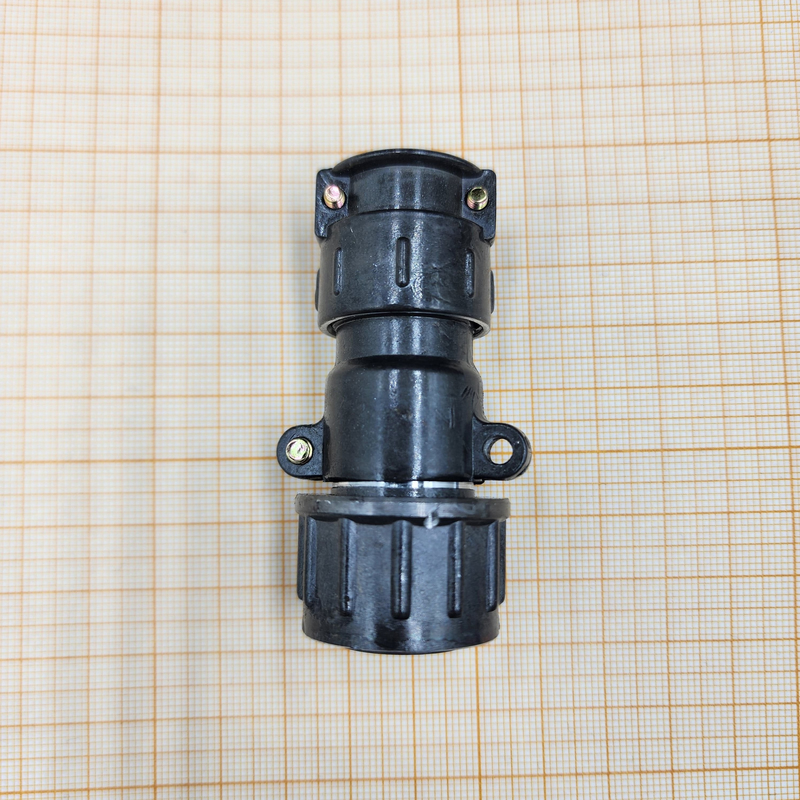

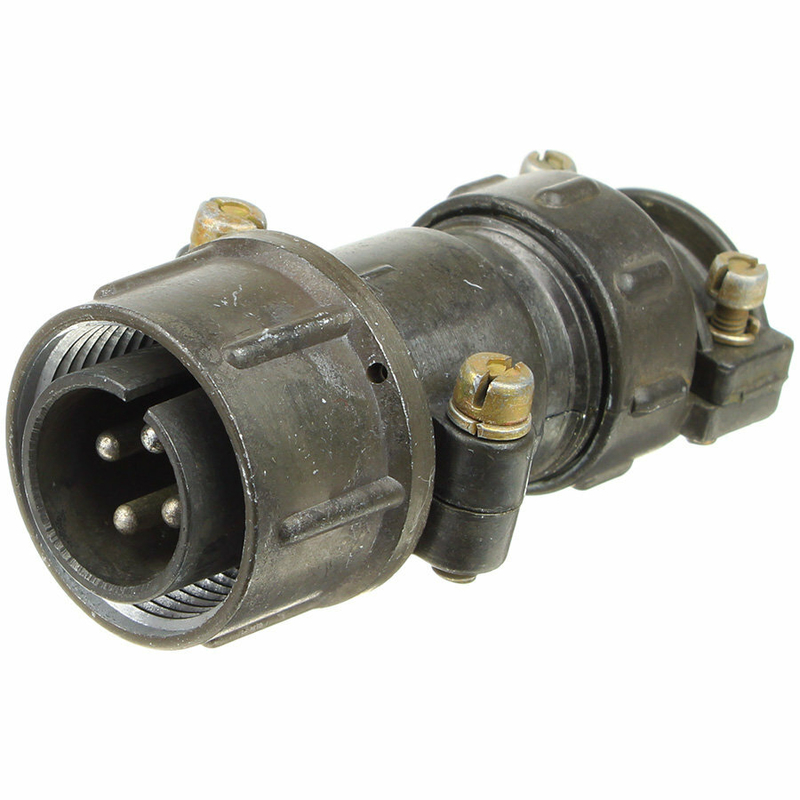

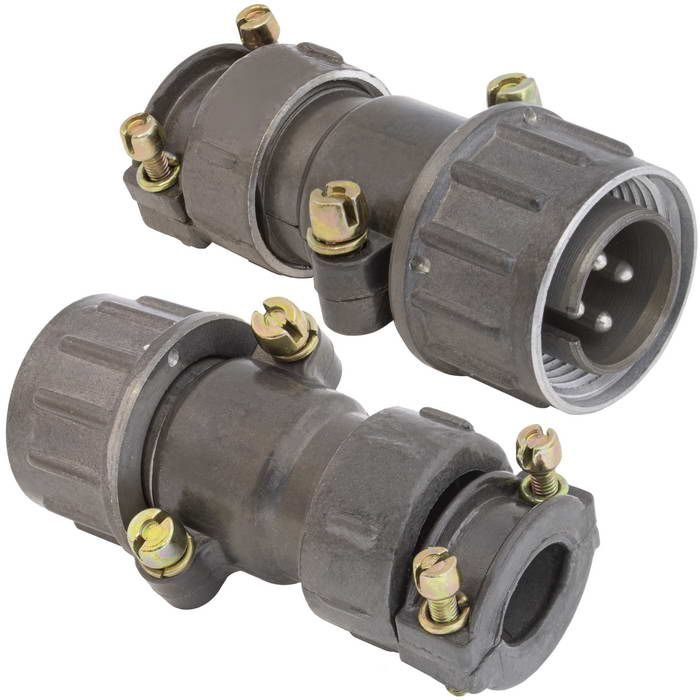

Таким образом, данная позиция представляет собой кабельную вилку с четырьмя контактами, прямым патрубком и концевой гайкой под неэкранированный кабель.

Основные электрические параметры

Подтверждённые технические характеристики соединителя приведены ниже.

• Рабочее напряжение — до 850 В.
• Максимальная токовая нагрузка на одиночный контакт — до 35 А.
• Суммарная максимальная токовая нагрузка на соединитель — до 100 А.
• Рабочая частота — до 3 МГц.

Указанные значения относятся к соединителю в целом и определяют области его допустимого применения. При подборе режима работы следует учитывать как нагрузку на отдельный контакт, так и суммарный ток по всем четырём контактам.

Применение

Соединители ШР20П4НГ8 применяются для электрического соединения и разъединения цепей в составе кабельных сборок и приборных блоков. Типовые сферы использования — промышленное оборудование, измерительная и испытательная аппаратура, а также другие устройства, где требуется разъёмное соединение при напряжении до 850 В и частоте до 3 МГц.

Исполнение с концевой гайкой для неэкранированного кабеля упрощает монтаж и обеспечивает фиксацию кабеля в патрубке. Прямой патрубок удобен при прокладке линий без изгибов непосредственно у места подключения. Негерметичное исполнение означает, что соединитель предназначен для работы в нормальных условиях и не рассчитан на воздействие влаги и агрессивных сред.

Для получения полноценного разъёма вилка ШР20П4НГ8 подбирается в паре с соответствующей розеткой серии ШР20 с тем же числом и сочетанием контактов, что обеспечивает корректную стыковку и надёжный электрический контакт.

Комплектация и сведения о товаре

1. Наименование: ШР20П4НГ8 ВИЛКИ Каскад.
2. Артикул: 51146.
3. Категория: ШР20.
4. Производитель: Каскад.
5. Год: 2024.

Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных не указаны, поэтому не приводятся.
