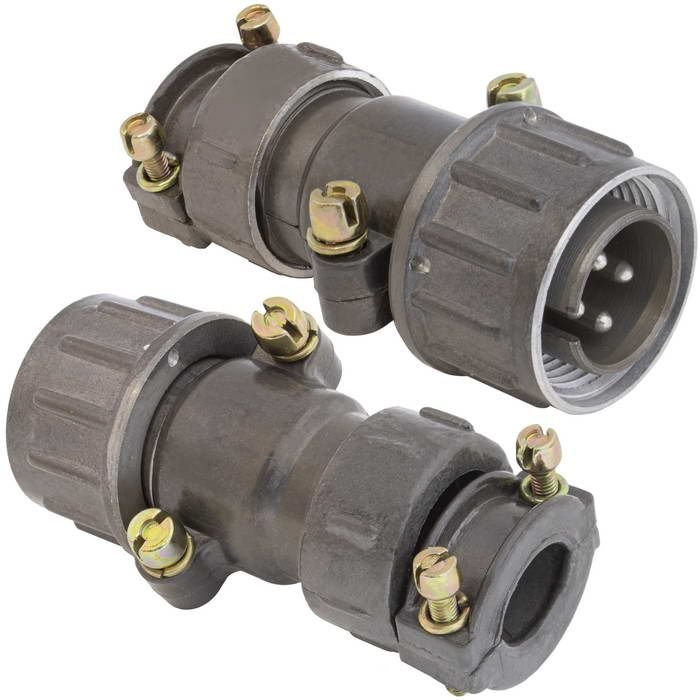

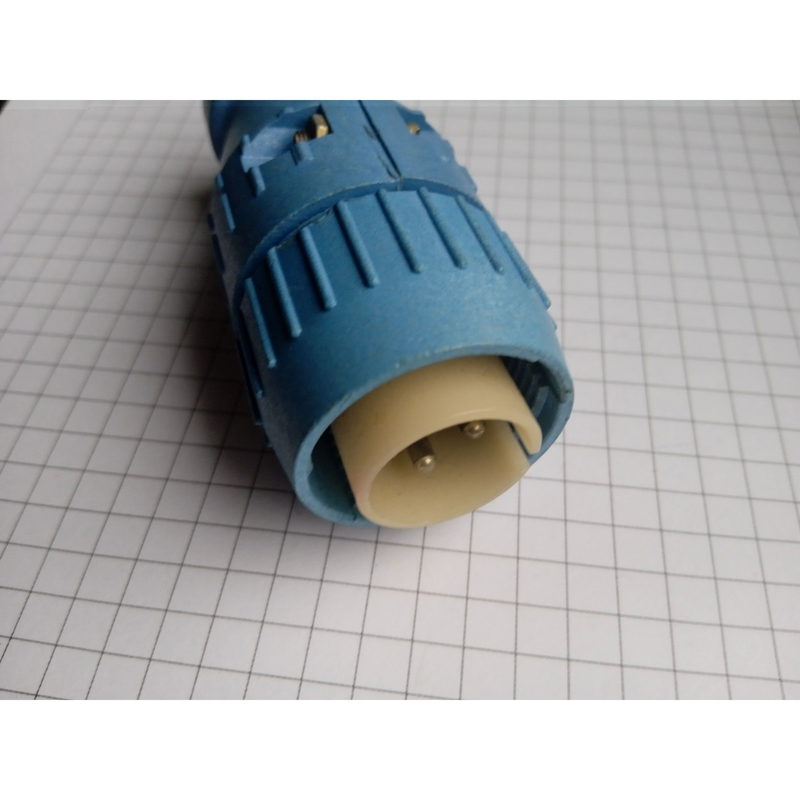

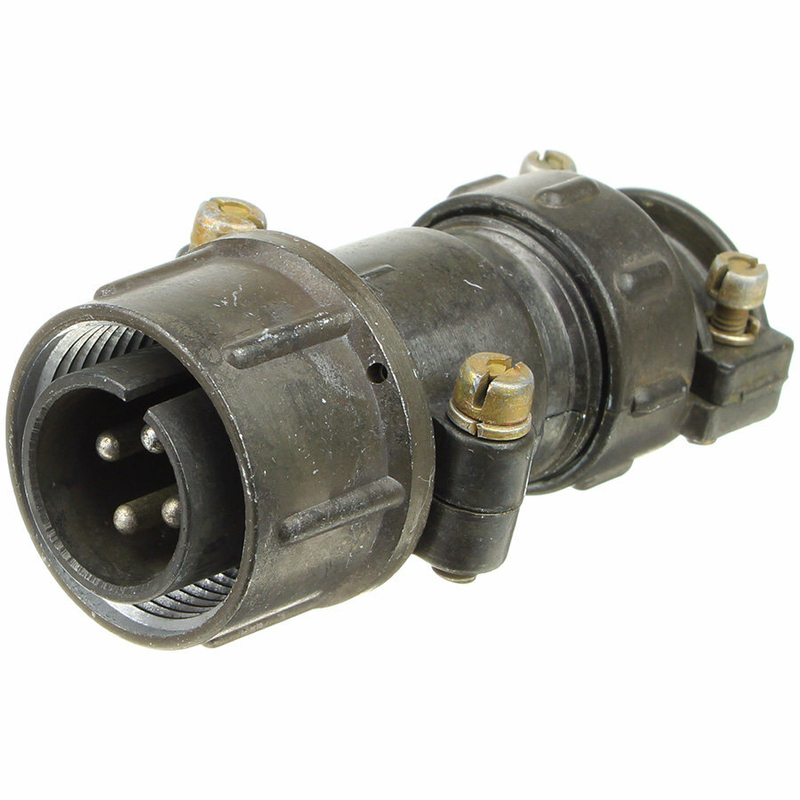

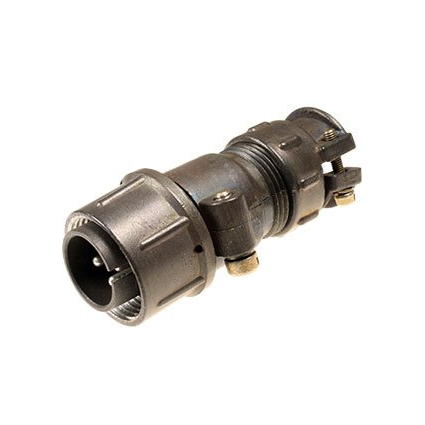

Разъем ШР20П4НГ8 (вилка кабельная) относится к серии советских/российских низкочастотных цилиндрических разъемов типа ШР и предназначен для подключения неэкранированного кабеля в электрических цепях постоянного и переменного тока.

• Тип: цилиндрическая кабельная вилка ШР, 4 контакта, негерметичное исполнение.

• Количество контактов: 4 штыревых контакта диаметром2,52{,}52, 5 мм.

• Напряжение: до 850 В постоянного или переменного тока (частота до 3 МГц).

• Ток: рабочий ток до 25 А на контакт, общий ток на соединитель — до 100 А.

• Корпус: алюминиевый сплав, оксидированное покрытие, серый цвет.

• Патрубок: прямой, с накидной гайкой для неэкранированного кабеля (исполнения «НГ»).

• Сочленение с розеткой — резьбовое, с одношпоночной поляризацией корпуса.

• Взаимосочленение: работает с розетками серии ШР20, 2РТТ, 2РТ‑А и аналогами.

• Сопротивление контактов: порядка 1 мОм для контактов Ø 2,5 мм.

• Сопротивление изоляции: не менее 5000 МОм.

• Интервал рабочих температур: примерно от −60 до +60 °C, климатическое исполнение УХЛ.

• Ресурс: не менее 500 циклов сочленения/расчленения, минимальная наработка 1000 часов.

ШР20П4НГ8 используется в промышленной аппаратуре, кабелях питания и управления, а также в сварочных, генераторных и других силовых установках там, где требуется надежное низкочастотное соединение с неэкранированным кабелем.
