Назначение

ШР20П4НГ8 — кабельная вилка производства компании «Элекон» (Казань), относящаяся к серии цилиндрических разъёмов ШР и предназначенная для промышленного применения. Изделие служит для соединения электрических цепей постоянного и переменного тока с рабочей частотой до 3000 кГц и амплитудой напряжения до 850 В. Вилка применяется в составе разъёмных соединений там, где требуется надёжная коммутация при повышенных токах нагрузки и в условиях воздействия неблагоприятных факторов внешней среды.

Артикул товара — 80056, категория — ШР20. Изделие выпускается в рамках серии ШР20, что определяет его типоразмер и совместимость с соответствующими ответными частями.

Технические характеристики

Вилка имеет 4 контакта диаметром 1,5 мм. Номинальный ток составляет до 35 А, сечение подключаемого провода — 2,5 мм², присоединение жил выполняется пайкой. Сопротивление контактов не превышает 0,01 Ом, сопротивление изоляции достигает 5000 МОм. Степень защиты корпуса — IP20 или IP54 в зависимости от модификации. Рабочий диапазон температур — от минус 60 до плюс 110 градусов Цельсия, что обеспечивает надёжность в суровых условиях эксплуатации.

Основные параметры кратко:

• Количество контактов — 4
• Диаметр контакта — 1,5 мм
• Номинальный ток — до 35 А
• Сечение провода — 2,5 мм², пайка жил
• Сопротивление контактов — не более 0,01 Ом
• Сопротивление изоляции — до 5000 МОм
• Степень защиты — IP20 или IP54 в зависимости от модификации
• Рабочая температура — от минус 60 до плюс 110 градусов Цельсия
• Рабочая частота — до 3000 кГц
• Амплитуда напряжения — до 850 В

Конструкция

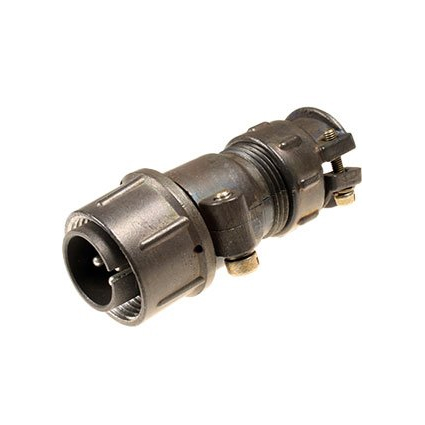

Корпус вилки выполнен из металла, внешний диаметр составляет 20 мм. Конструкция включает неэкранированный прямой патрубок для ввода кабеля. Габаритные размеры изделия — примерно 67,7 на 29,5 на 37,1 мм, масса — около 50–60 г. Монтаж фланцевый. Вилка соответствует розеткам типа Ю8293, что обеспечивает взаимозаменяемость и правильную стыковку в составе разъёмного соединения.

Применение

Такие вилки применяются в резисторах регулировочных генераторов сварочных аппаратов, кабелях управления и аналогичном оборудовании, где требуется герметичное соединение. Благодаря широкому диапазону рабочих температур и стойкости контактной группы изделие востребовано в промышленных системах управления, сварочных генераторах и других устройствах, работающих в тяжёлых условиях.

Применение изделия оправдано в следующих случаях:

1. Коммутация цепей постоянного и переменного тока с частотой до 3000 кГц.
2. Подключение кабелей управления в сварочном и генераторном оборудовании.
3. Соединение с розетками типа Ю8293 при фланцевом монтаже.
4. Эксплуатация при температурах от минус 60 до плюс 110 градусов Цельсия.

Вилка ШР20П4НГ8 сочетает высокие электрические параметры, прочный металлический корпус и совместимость с распространённым типом ответных розеток, что делает её практичным решением для ответственных промышленных соединений.
