Назначение соединителя ШР20П4НГ8

ШР20П4НГ8 «ВИЛКА» — цилиндрический низкочастотный кабельный соединитель из серии ШР, предназначенный для работы в силовых и сигнальных цепях постоянного и переменного тока. Изделие применяется для соединения и разъединения электрических цепей между кабелем, проводом, блоками или приборной частью электро- и радиоаппаратуры.

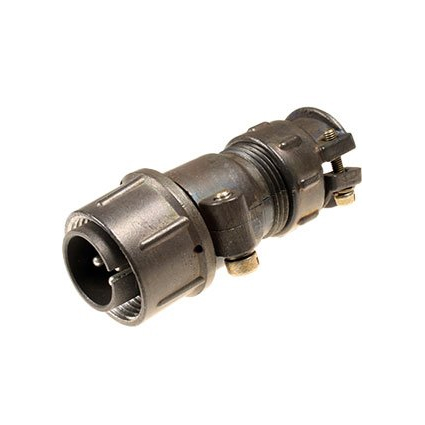

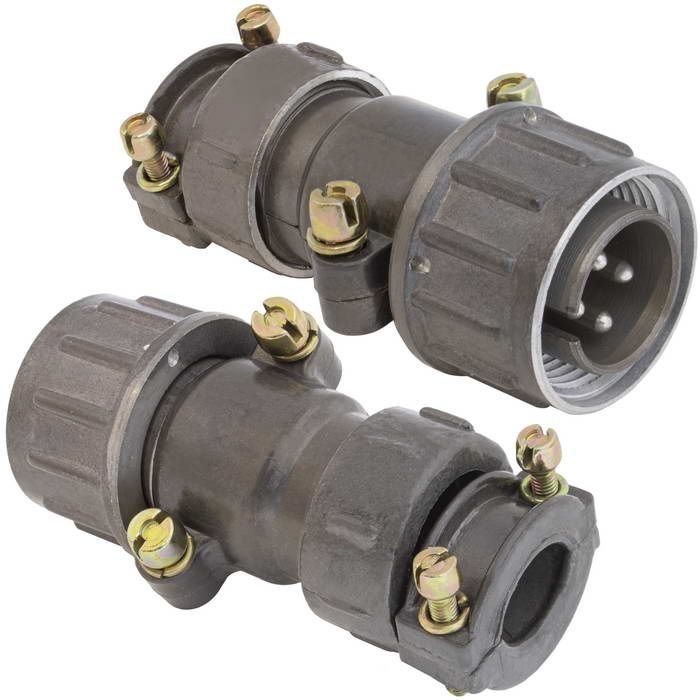

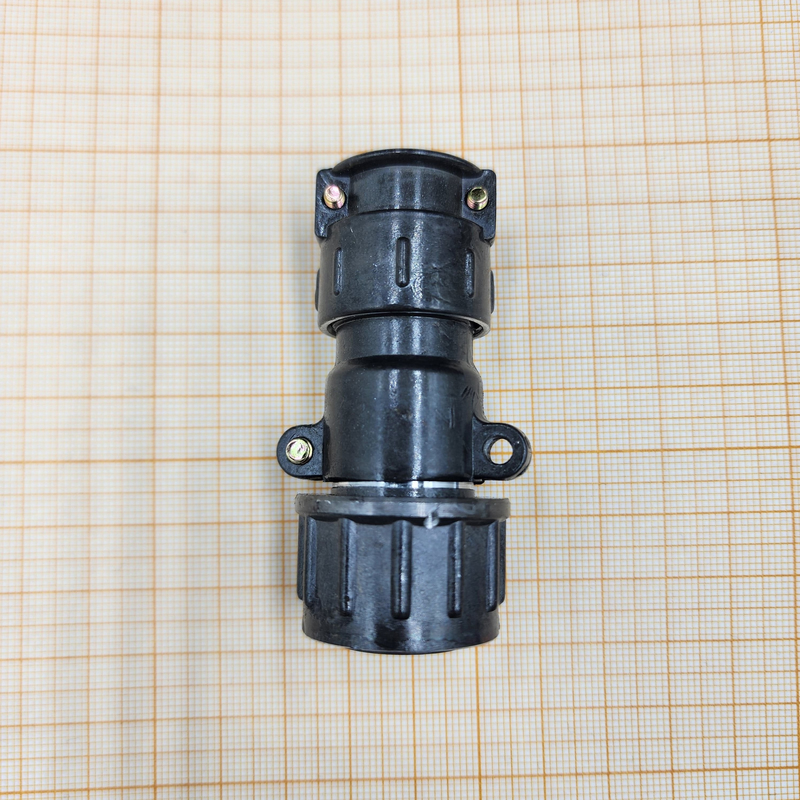

Конструктивно это разъём-вилка с четырьмя контактами диаметром 2,5 миллиметра, выполненный в негерметичном исполнении и рассчитанный на монтаж с неэкранированным кабелем. Маркировка «НГ» в обозначении указывает на негерметичное исполнение патрубка.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели соединителя.

• Количество контактов — 4 штыря диаметром 2,5 миллиметра с серебряным покрытием.
• Рабочее напряжение — до 850 вольт (амплитудное значение) для цепей постоянного и переменного тока с частотой до 3 мегагерц.
• Рабочий ток — до 25 ампер на один контакт; суммарная токовая нагрузка на соединитель — порядка 100 ампер.
• Сопротивление изоляции в нормальных условиях — не менее 5000 мегаом.
• Сопротивление контактов — порядка 1 миллиома для контактов диаметром 2,5 миллиметра.
• Корпус — из алюминиевого сплава с оксидным покрытием.
• Изолятор — бакелит (карболит).
• Патрубок — прямой, с накидной гайкой для неэкранированного кабеля.
• Диапазон рабочих температур — примерно от минус 60 до плюс 60 градусов Цельсия, климатическое исполнение УХЛ.
• Количество выдерживаемых сочленений-расчленений — до 500 циклов.
• Минимальная наработка — около 1000 часов.
• Срок сохраняемости — до 15 лет при хранении в нормальных условиях.

Область применения

Соединитель востребован там, где требуется быстрое и надёжное соединение или разъединение электрических цепей: в силовых и сигнальных линиях постоянного и переменного тока, в блоках и приборной части электро- и радиоаппаратуры. Благодаря четырём контактам диаметром 2,5 миллиметра и допустимому току до 25 ампер на контакт вилка подходит для передачи как сигнальных, так и достаточно мощных силовых нагрузок в пределах заявленных параметров.

Негерметичное исполнение и монтаж с неэкранированным кабелем определяют применение изделия внутри защищённых объёмов аппаратуры, где не предъявляются требования к герметичности и экранированию. Прямой патрубок с накидной гайкой обеспечивает механическое крепление кабеля и фиксацию соединения.

Эксплуатационные ограничения и условия работы

Изделие рассчитано на климатическое исполнение УХЛ и рабочий диапазон температур примерно от минус 60 до плюс 60 градусов Цельсия. Ресурс по количеству сочленений-расчленений — до 500 циклов, минимальная наработка — около 1000 часов. Срок сохраняемости при хранении в нормальных условиях достигает 15 лет.

При подборе режимов работы следует опираться на указанные значения рабочего напряжения до 850 вольт (амплитудное) при частоте до 3 мегагерц и на токовую нагрузку до 25 ампер на контакт при суммарной нагрузке на соединитель порядка 100 ампер. Соблюдение этих параметров обеспечивает работу соединителя в пределах его подтверждённых характеристик.

Краткая сводка

1. Тип изделия — цилиндрический низкочастотный кабельный соединитель, разъём-вилка серии ШР.
2. Число контактов — 4 штыря диаметром 2,5 миллиметра с серебряным покрытием.
3. Исполнение — негерметичное, для неэкранированного кабеля, патрубок прямой с накидной гайкой.
4. Материалы — корпус из алюминиевого сплава с оксидным покрытием, изолятор из бакелита (карболита).
5. Ресурс — до 500 циклов сочленения-расчленения, наработка около 1000 часов, сохраняемость до 15 лет.
