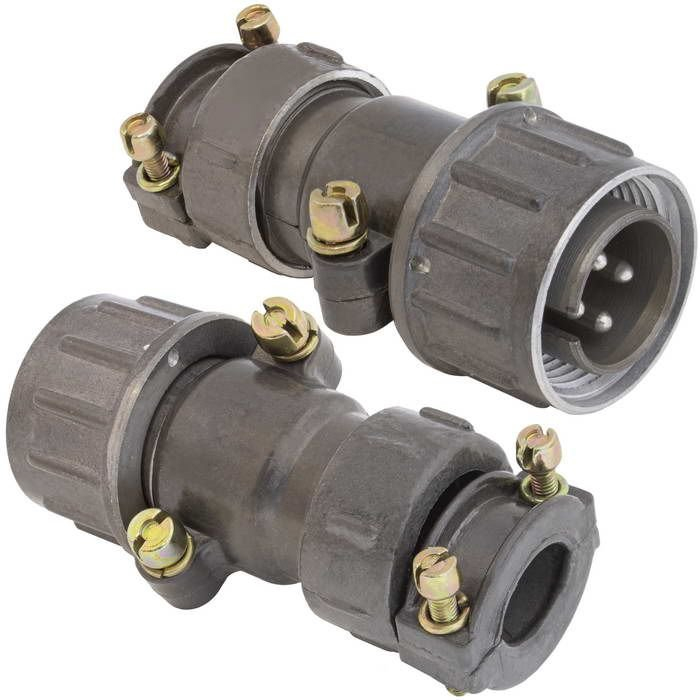

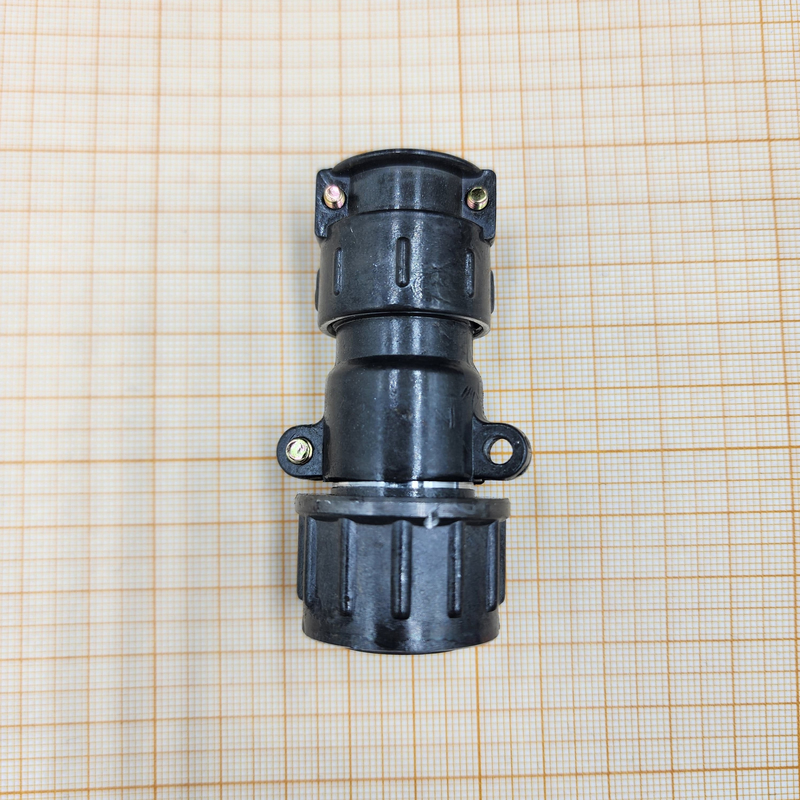

ШР20П4НГ8 — кабельная вилка соединителя серии ШР, относящегося к негерметичным цилиндрическим низкочастотным соединителям. Артикул изделия — 9161, категория — ШР20, год выпуска — 2016. Производитель в предоставленных данных не указан.

Назначение и область применения

Вилка предназначена для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, а также в контрольно-измерительных приборах. Изделие применяется в составе кабельных соединений и обеспечивает коммутацию цепей через четыре контакта диаметром 2,5 мм.

По климатическому исполнению вилка изготавливается для внутреннего монтажа в исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружный монтаж при условии защиты от дождя, динамической пыли и солнечного излучения.

Конструктивные особенности

ШР20П4НГ8 выполнена как кабельная вилка с прямым патрубком. Исполнение неэкранированное, сочленение с ответной частью — резьбовое. Для правильного совмещения контактов предусмотрена одношпоночная поляризация.

• Четыре контакта диаметром 2,5 мм.
• Кабельная вилка с прямым патрубком.
• Неэкранированное исполнение.
• Резьбовое сочленение.
• Одношпоночная поляризация.
• Негерметичный цилиндрический корпус серии ШР.

Конструкция относится к низкочастотным цилиндрическим соединителям и предназначена для кабельного монтажа. Указанные особенности соответствуют базовым характеристикам серии ШР20.

Электрические характеристики

Рабочее напряжение соединителя — до 850 В постоянного и переменного тока частотой до 3 МГц. По имеющимся данным максимальный ток на контакт составляет 25–35 А; точное значение для выпуска 2013–2016 годов в описании не зафиксировано. Максимальный ток на соединитель — до 100 А.

Сопротивление контактов — не более 1 мОм. Сопротивление изоляции — не менее 5000 МОм. Эти параметры характеризуют электрическое соединение в составе цепей электро- и радиоаппаратуры.

Условия эксплуатации и ресурс

Рабочая температура изделия — от минус 60 до плюс 60 градусов Цельсия. С учётом перегрева контактов допускается температура до плюс 110 градусов Цельсия. Вилка рассчитана на синусоидальную вибрацию в диапазоне от 1 до 5000 Гц при ускорении 300 метров в секунду в квадрате, а также на удар с ускорением до 5000 метров в секунду в квадрате.

Наработка изделия составляет не менее 1000 часов. Ресурс сочленений-расчленений — 500 циклов. Срок хранения — 15 лет.

Сведения о товаре

Наименование — ШР20П4НГ8 ВИЛКИ, артикул — 9161, категория — ШР20, год — 2016. Производитель не указан. В предоставленных сведениях отсутствуют данные о комплектации, стране производства, сертификатах и гарантии, поэтому эти параметры следует уточнять отдельно.
