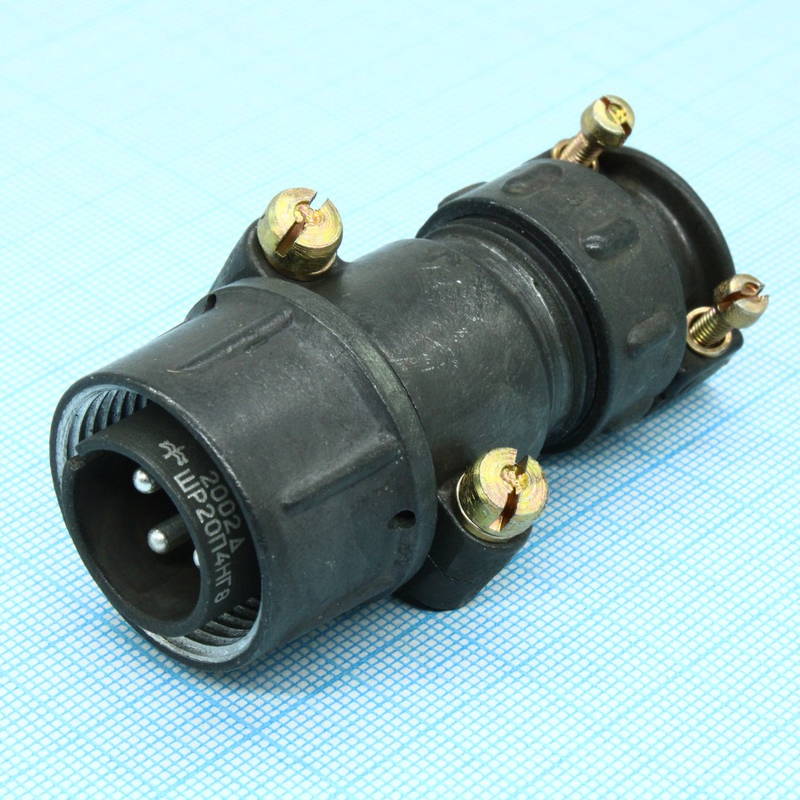

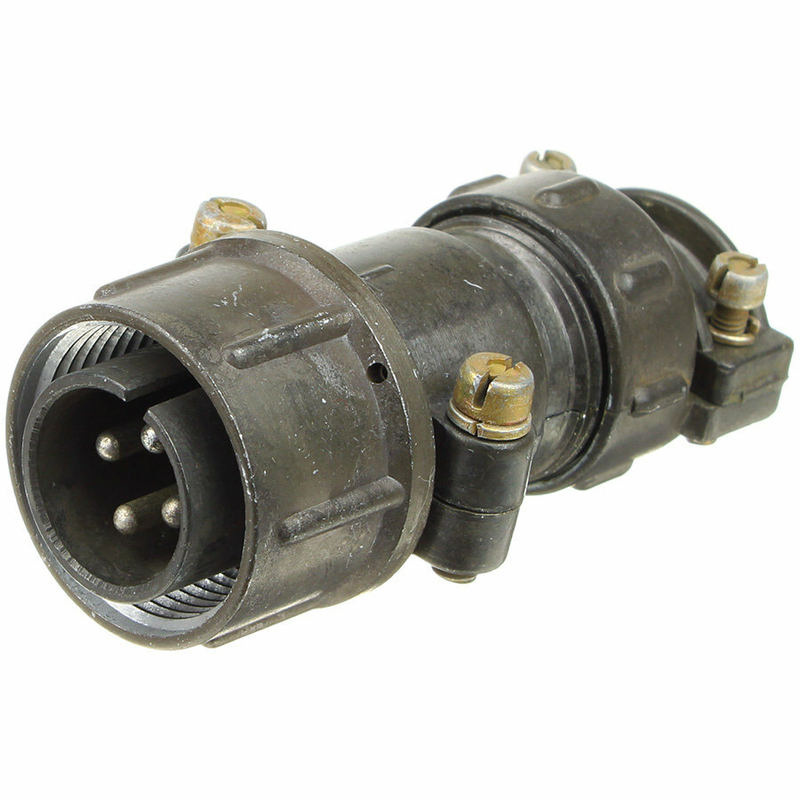

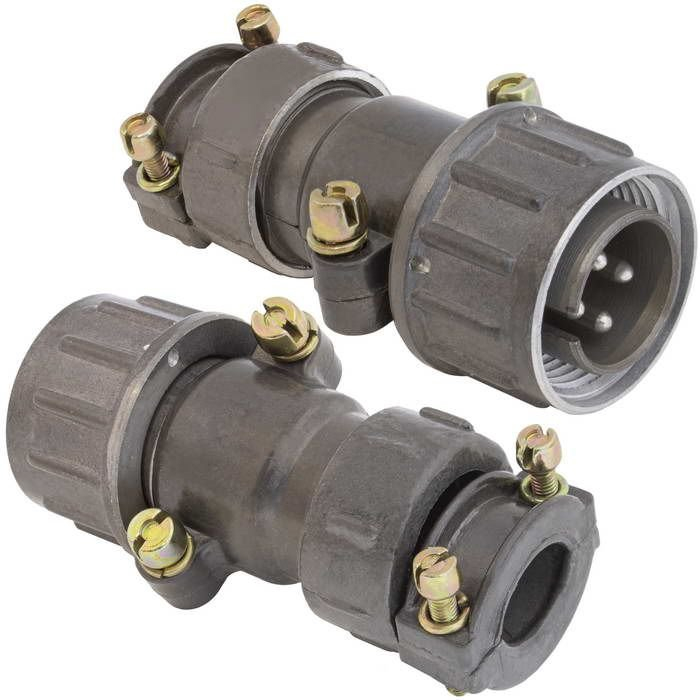

ШР20П4НГ8 (КШ) 13г. — это кабельная вилка цилиндрического низкочастотного соединителя серии ШР.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

Используется в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Подходит для внутреннего монтажа в климатическом исполнении УХЛ2, а также для наружного при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

Сочленение — резьбовое, поляризация корпусов — одношпоночная.

Покрытие контактов — серебро или никель, метод монтажа — пайка.

Изготавливается для монтажа с экранированными или неэкранированными кабелями по виду концевой гайки патрубка. ?

Расшифровка: ШР — тип соединителя, 20 — условный размер корпуса, П — конструктивное исполнение (приборная часть без патрубка), 4 — количество контактов, Н — неэкранированный кабель, Г — гнездовый контакт (для вилки — штыревой), 8 — группа контактов, (КШ) — кабельная вилка, 13г — вероятно, год изготовления (2013).
