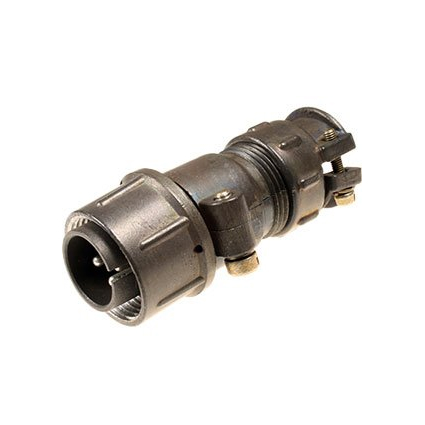

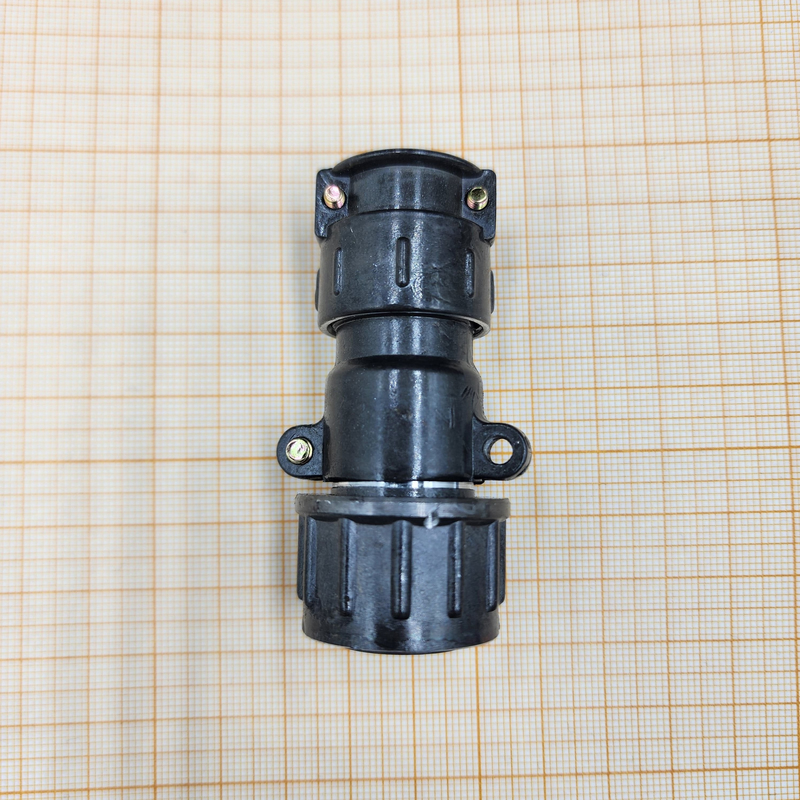

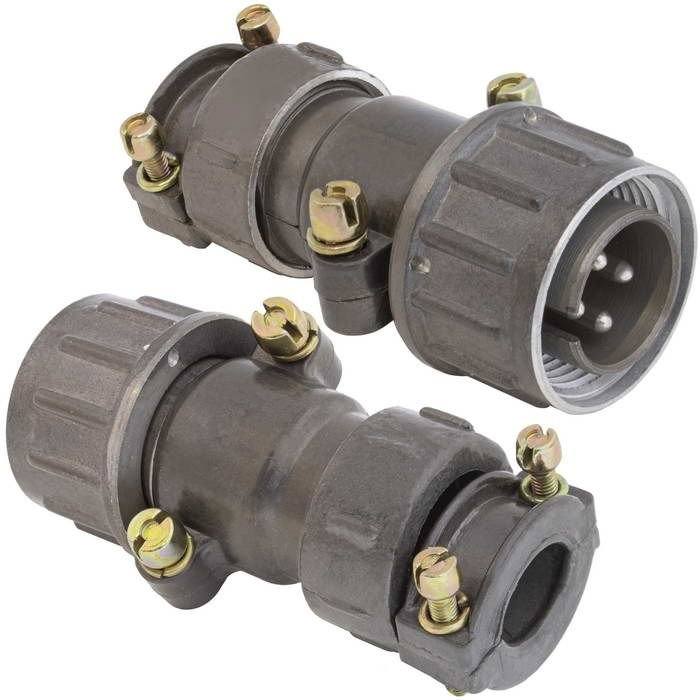

ШР20П4НГ8 (КШ) — это кабельная вилка серии ШР, предназначенная для соединения электрических цепей переменного и постоянного тока. Она используется в промышленных системах, включая HVAC и компрессорное оборудование, для надежного подключения под неэкранированный кабель.

• Количество контактов: 4 (диаметр каждого 2,5 мм).

• Рабочее напряжение: до 850 В.

• Максимальная токовая нагрузка: 25–35 А на контакт, до 100 А на соединитель в целом.

• Степень защиты: IP54 (защита от пыли и брызг).

Эта вилка имеет прямой патрубок с проходным диаметром 24 мм и прямой вывод для кабеля, что упрощает монтаж в технических системах.

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение до 300 м/с²), механические удары (до 5000 м/с² одиночные) и линейное ускорение 2000 м/с².
Температурный диапазон: от -60°C до +60°C (с учетом перегрева контактов до +110°C), работает при пониженном давлении до 1,3·10⁻⁴ Па.
Ресурс: минимум 1000 часов наработки, 500 циклов соединений-расчленений, срок хранения 15 лет.

• ШР: тип цилиндрического низкочастотного соединителя.

• 20: условный размер корпуса.

• П: конструктивное исполнение (прямой патрубок).

• 4: число контактов.

• НГ: нормальные габариты, неэкранированный.

• 8: размер контакта (2,5 мм).

• (КШ): кабельная вилка.

Такие разъемы применяются в надежных соединениях для промышленного оборудования, где важна устойчивость к вибрациям и экстремальным условиям.
