Назначение и конструкция

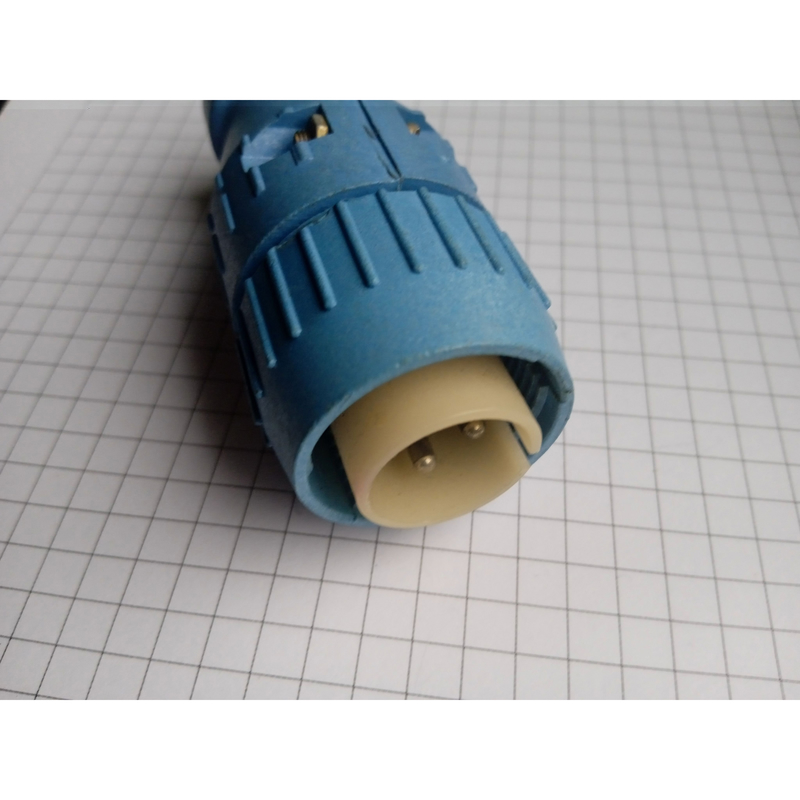

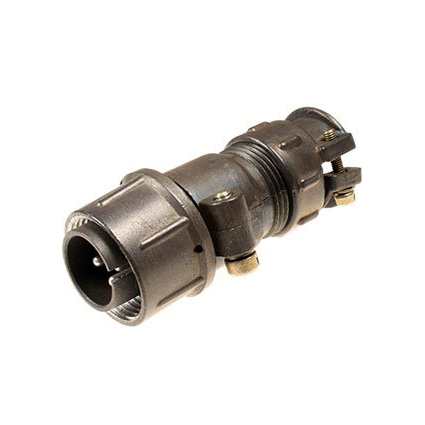

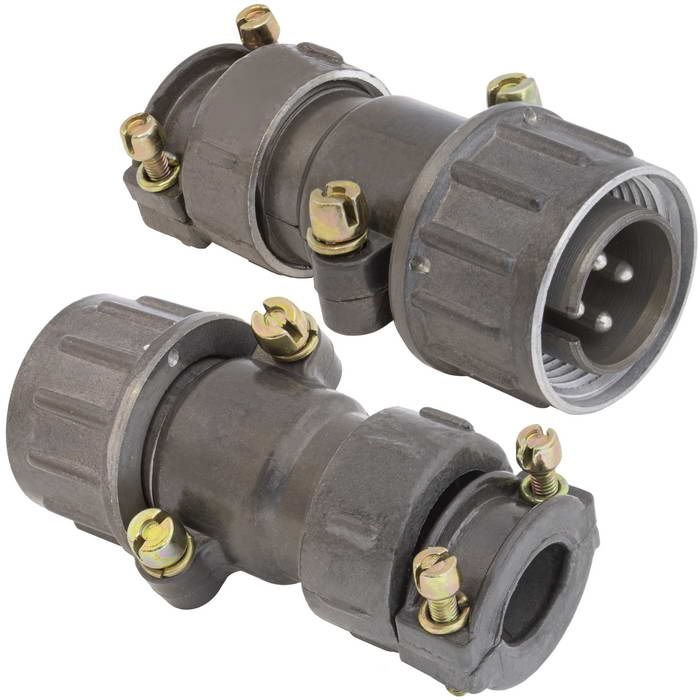

ШР20П4НГ8 — цилиндрический соединитель серии ШР, выполненный в виде кабельной вилки. Изделие относится к категории ШР20 и имеет артикул 9165. Назначение соединителя — коммутация электрических цепей в составе кабельных соединений. Вилка предназначена для монтажа на кабель, а её контакты рассчитаны на объёмный монтаж.

Конструктивно изделие содержит четыре штырьковых контакта. Корпус изготовлен из алюминиевого сплава, диаметр корпуса составляет 20 мм. Сочленение с ответной частью выполняется резьбовым способом. Контакты имеют серебряное покрытие. В характеристиках товара указана приёмка «5».

Исполнение в виде кабельной вилки означает, что соединитель устанавливается на кабеле и образует разъёмное соединение с ответной частью. Цилиндрический корпус и резьбовое сочленение относятся к подтверждённым особенностям данной модели.

Подтверждённые особенности

• Тип изделия: кабельная вилка, цилиндрический соединитель серии ШР.
• Количество контактов: четыре.
• Тип контактов: штырьковые.
• Покрытие контактов: серебро.
• Материал корпуса: алюминиевый сплав.
• Диаметр корпуса: 20 мм.
• Монтаж: объёмный, на кабель.
• Сочленение: резьбовое.
• Приёмка: «5».

Для серии указаны электрические параметры: напряжение до 850 В амплитудного значения и ток до 3 А на контакт. Эти значения относятся к рабочим характеристикам соединителя и должны учитываться при подборе для конкретной цепи.

Серебряное покрытие контактов, корпус из алюминиевого сплава и резьбовое сочленение дополняют подтверждённый набор конструктивных признаков. Диаметр корпуса 20 мм важен при компоновке места установки и выборе ответной части.

Применение

Соединитель применяется в электрических цепях, где требуется кабельное подключение через цилиндрический разъём с четырьмя штырьковыми контактами. Резьбовое сочленение обеспечивает механическую фиксацию ответной части, а конструкция серии ШР рассчитана на работу в нормированных условиях по напряжению и току.

Применение целесообразно в цепях с напряжением до 850 В амплитудного значения и током до 3 А на контакт. Для кабельного монтажа важно учитывать объёмный способ подключения и диаметр корпуса 20 мм. Резьбовое соединение удобно там, где требуется разъёмное сочленение с фиксацией от самопроизвольного рассоединения.

Практические ориентиры при подборе

• Проверить, что напряжение в цепи не превышает 850 В амплитудного значения.
• Учесть токовую нагрузку не более 3 А на каждый из четырёх контактов.
• Согласовать штырьковые контакты с ответной частью соединителя.
• Предусмотреть кабельный монтаж и резьбовое сочленение.
• Учесть диаметр корпуса 20 мм при размещении соединителя.

Сведения о комплектации, стране производства и гарантии в предоставленных данных не приведены, поэтому в описании они не указываются. Подбор следует вести по подтверждённым электрическим и конструктивным параметрам изделия.
