Назначение и область применения

Вилка ШР20П4НГ8-К производства «Элекон» представляет собой кабельный электрический разъём серии ШР, предназначенный для соединения силовых и сигнальных цепей постоянного и переменного тока в промышленной и судовой аппаратуре. Изделие применяется в промышленной автоматике, электромонтажном оборудовании, пультовых устройствах и других изделиях, где требуются надёжные разъединяемые соединения силовых и сигнальных линий.

Разъём совместим с соответствующими розетками серии ШР, 2РТТ и 2РТ-А (например, розетки с условным номером, соответствующим Ю8293), что позволяет формировать блочные соединители для построения кабельных сборок и жгутов.

Конструкция и технические особенности

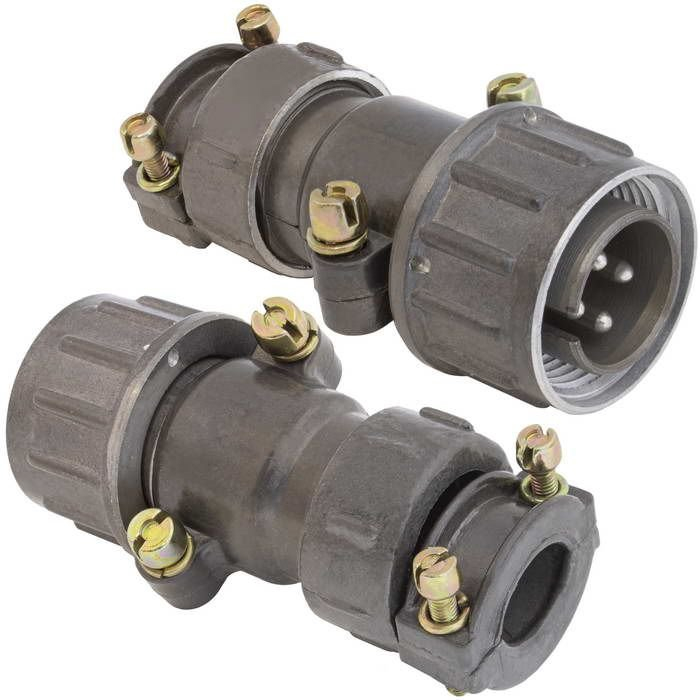

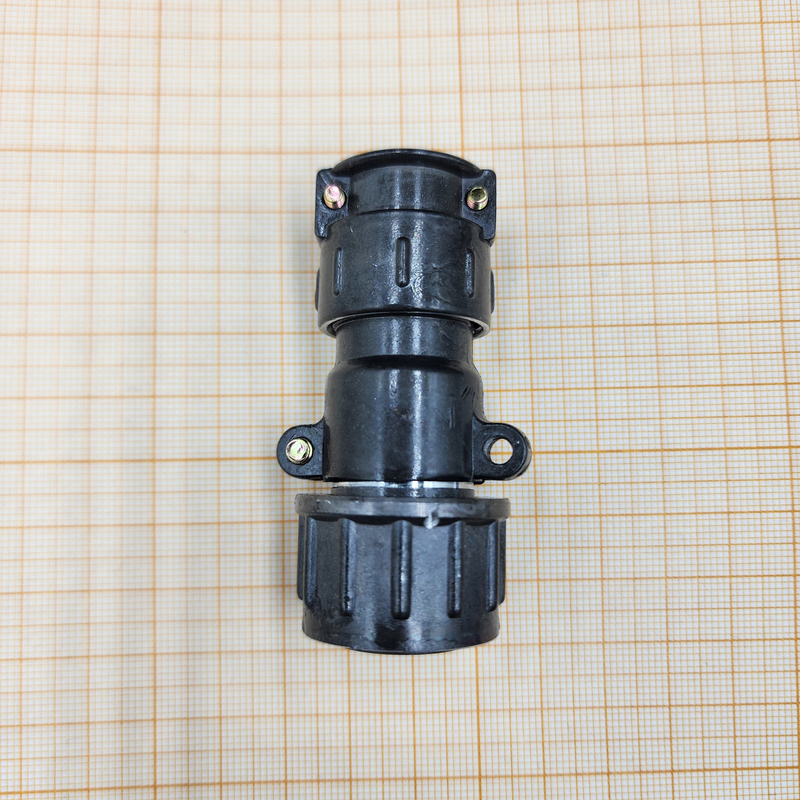

Тип разъёма — цилиндрический низкочастотный, кабельная вилка с прямым патрубком, что отражено в обозначении П4НГ8-К. Корпус изготовлен из алюминиевого сплава (например, А-22) и имеет антикоррозионное оксидное покрытие серого цвета. Изолятор выполнен из бакелита чёрного цвета. Электрический монтаж осуществляется пайкой жил кабеля к контактным элементам.

Материал контактов — латунь с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению. Контакты выполнены в виде четырёх штырей диаметром около 2,5 мм.

• Количество контактов: 4 штыря диаметром около 2,5 мм.
• Максимальный ток на контакт: порядка 25–35 А в зависимости от документации и условий охлаждения.
• Рабочее напряжение: до 850 В.
• Материал корпуса: алюминиевый сплав с оксидным покрытием.
• Материал контактов: латунь, покрытие — серебро.
• Материал изолятора: бакелит, цвет чёрный.
• Метод монтажа: пайка жил кабеля.

Условия эксплуатации и стойкость к воздействиям

Диапазон рабочих температур составляет примерно от минус 60 до плюс 60 градусов Цельсия. Климатическое исполнение — УХЛ, то есть изделие предназначено для умеренного и холодного климата.

Разъём устойчив к вибрациям в диапазоне частот от 1 до 5000 Гц и к многократным ударам. Ресурс сочленения-расчленения составляет до около 500 циклов.

Изделие негерметично, степень защиты порядка IP20. Разъём предназначен для использования внутри корпусов и щитов, без прямого воздействия воды и пыли. Это следует учитывать при монтаже: устанавливать вилку следует в защищённых от влаги и пыли местах.

Совместимость и комплектация

Вилка ШР20П4НГ8-К совместима с ответными розетками серии ШР, 2РТТ и 2РТ-А, в том числе с розетками, имеющими условный номер, соответствующий Ю8293. Такая совместимость позволяет формировать блочные соединители для кабельных сборок различного назначения.

Артикул изделия — 9168. Категория — ШР20. Производитель — «Элекон».
