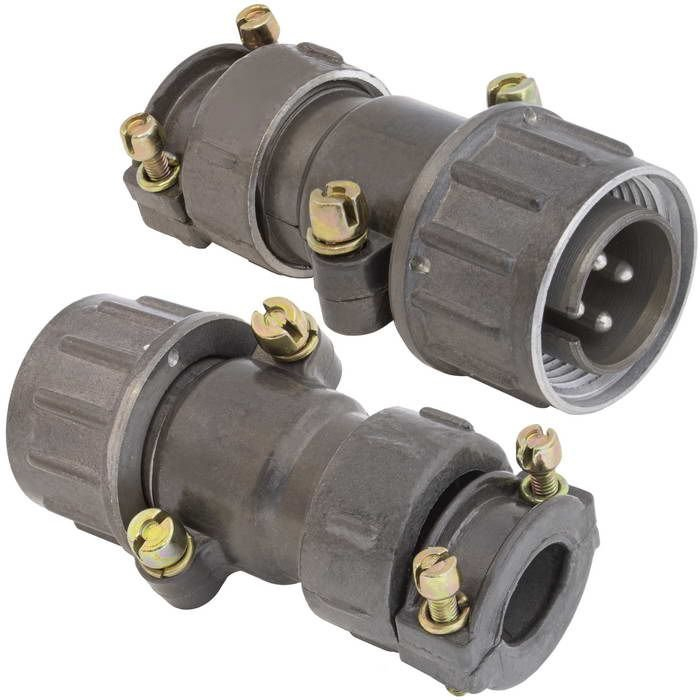

ШР20П4НГ8-К

Цена:

1600 ₽

Технические характеристики

ШР20П4НГ8-К

ШР20П4НГ8-К — это кабельная вилка цилиндрического низкочастотного разъема серии ШР, предназначенная для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Основное назначение

Она используется как 4-контактная негерметичная вилка с прямым патрубком для неэкранированного кабеля, обеспечивая надежное соединение в различных климатических условиях. Контакты имеют диаметр 2,5 мм, покрытие серебром для улучшения проводимости и стойкости.

Технические характеристики

Разъем выдерживает рабочую токовую нагрузку до 25–35 А на контакт (максимум 100 А на весь соединитель).

Параметр	Значение
Количество контактов	4
Рабочее напряжение	до 850 В
Диаметр контакта	2,5 мм
Сечение провода	до 3 мм²
Сопротивление контакта	≤ 0,001 Ом
Сопротивление изоляции	≥ 5000 МОм
Температурный диапазон	от -60°C до +60°C (до +110°C с перегревом контактов)
Вибрация	1–5000 Гц, 300 м/с²
Удар	до 5000 м/с² (одиночный), 350 м/с² (многократный)
Наработка	≥ 1000 ч
Сочленения	≥ 500
Срок хранения	15 лет

Расшифровка обозначения

ШР — тип соединителя (цилиндрический).
20 — условный размер корпуса.
П — прямой патрубок кабельной части.
4 — количество контактов.
Н — гайка для неэкранированного кабеля.
Г — вилка (штыревой контакт).
8 — сочетание контактов.

Описание

ШР20П4НГ8-К

ШР20П4НГ8-К: назначение и особенности разъёма

ШР20П4НГ8-К — промышленный цилиндрический электрический разъём, рассчитанный на надёжное соединение цепей в составе оборудования, аппаратуры и систем автоматики. Такие соединители применяют там, где важны механическая прочность, стабильность контакта и удобство многократного подключения кабельных линий.

Конструкция ШР20П4НГ8-К

Маркировка ШР20П4НГ8-К указывает на принадлежность изделия к серии разъёмов ШР, используемых для разъёмного соединения электрических цепей. Конструкция включает корпус, контактную часть, элементы фиксации и уплотнения, обеспечивающие устойчивое соединение в условиях вибрации, производственных нагрузок и регулярной эксплуатации.

Ключевые особенности разъёма:

Цилиндрическое исполнение для компактного и прочного монтажа.
Контактная группа, предназначенная для передачи электрических сигналов или питания в составе аппаратуры.
Надёжная механическая фиксация сопрягаемых частей.
Возможность применения в кабельных сборках и приборных соединениях.
Исполнение, ориентированное на работу в промышленной и специализированной технике.
Устойчивость к внешним механическим воздействиям при корректной установке.

Где используется разъём ШР20П4НГ8-К

Разъём ШР20П4НГ8-К востребован в проектах, где требуется организовать обслуживаемое, компактное и защищённое электрическое соединение. Его используют при производстве, ремонте и модернизации различного оборудования.

Типовые направления применения:

Системы автоматизации и управления.
Контрольно-измерительные приборы.
Промышленное оборудование и станки.
Электротехнические шкафы и распределительные устройства.
Кабельные комплекты для машин, механизмов и приборов.
Транспортная, энергетическая и инженерная инфраструктура.
Испытательные стенды, лабораторная и специализированная аппаратура.

Преимущества применения

Использование соединителя ШР20П4НГ8-К помогает сделать кабельное подключение более технологичным и удобным для обслуживания. Разъёмное соединение позволяет быстрее выполнять диагностику, замену отдельных узлов и подключение оборудования без необходимости постоянной пайки или переделки всей кабельной трассы.

Среди практических преимуществ можно выделить:

Сокращение времени на монтаж и демонтаж оборудования.
Повышение удобства сервисного обслуживания.
Снижение риска ошибок при повторном подключении при соблюдении схемы распайки.
Стабильность электрического контакта при правильной сборке.
Возможность создания унифицированных кабельных решений.
Подходящее решение для эксплуатации в ограниченном монтажном пространстве.

Что учитывать при подборе

Перед использованием ШР20П4НГ8-К важно сверить его с технической документацией конкретного оборудования и ответной части соединения. Особое внимание следует уделить совместимости исполнения, расположению и числу контактов, типу монтажа, назначению цепей, условиям окружающей среды и требованиям к кабелю.

Также необходимо проверить:

Соответствие ответной части разъёма.
Схему распайки и нумерацию контактов.
Допустимые электрические параметры цепей.
Диаметр и конструкцию применяемого кабеля.
Требования к герметизации и защите места ввода.
Способ крепления и условия механической нагрузки.

Итог

ШР20П4НГ8-К — практичный промышленный разъём для формирования надёжных электрических соединений в аппаратуре, автоматике и кабельных системах. Правильный подбор совместимой ответной части, соблюдение схемы подключения и качественный монтаж позволяют обеспечить длительную и стабильную работу соединения в составе технических комплексов.
