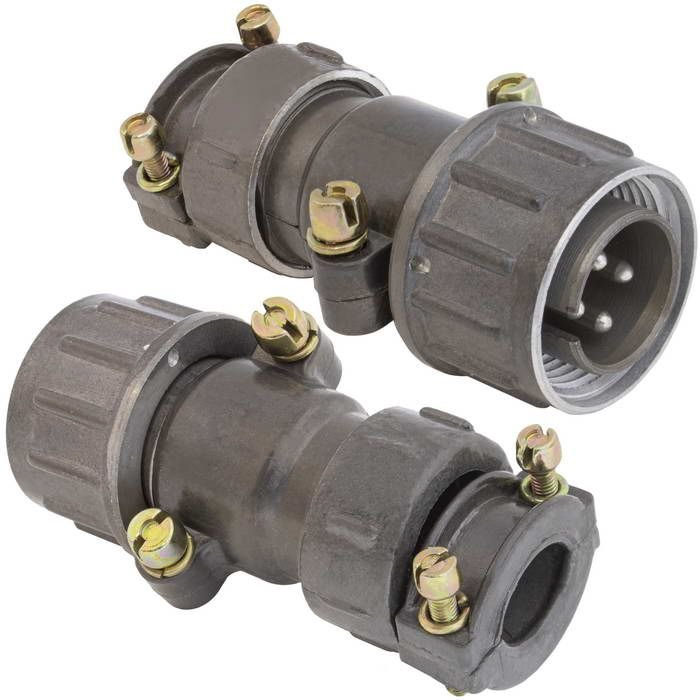

ШР20П4НГ8-К представляет собой кабельную вилку из серии негерметичных разъёмов ШР, предназначенную для соединения электрических цепей в электро- и радиоаппаратуре. Это 4-контактный соединитель с прямым патрубком для неэкранированного кабеля и условным размером корпуса 20.

Основные характеристики

Разъём выдерживает рабочее напряжение до 850 В для постоянного и переменного тока частотой до 3 МГц. Максимальная токовая нагрузка на контакт — 35 А, рабочая — 25 А, диаметр контактов — 2,5 мм, сечение провода — до 3 мм². Сопротивление контакта не превышает 0,001 Ом, изоляции — не менее 5000 МОм.

Условия эксплуатации

Температурный диапазон: от -60°C до +60°C (с учётом перегрева контактов до +110°C). Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с², линейное ускорение 2000 м/с². Наработка — минимум 1000 часов, сочленения-расчленения — 500 циклов, срок сохраняемости — 15 лет.​

Расшифровка обозначения

ШР — тип соединителя; 20 — размер корпуса; П — прямой патрубок; 4 — число контактов; Н — для неэкранированного кабеля; Г — вилка (штырь); 8 — сочетание контактов. Монтаж — пайка, покрытие контактов — серебро или никель, сочленение резьбовое с одношпоночной поляризацией. Климатическое исполнение — УХЛ для внутреннего монтажа.
