Назначение и область применения

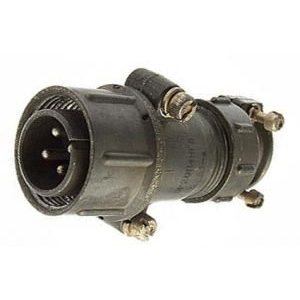

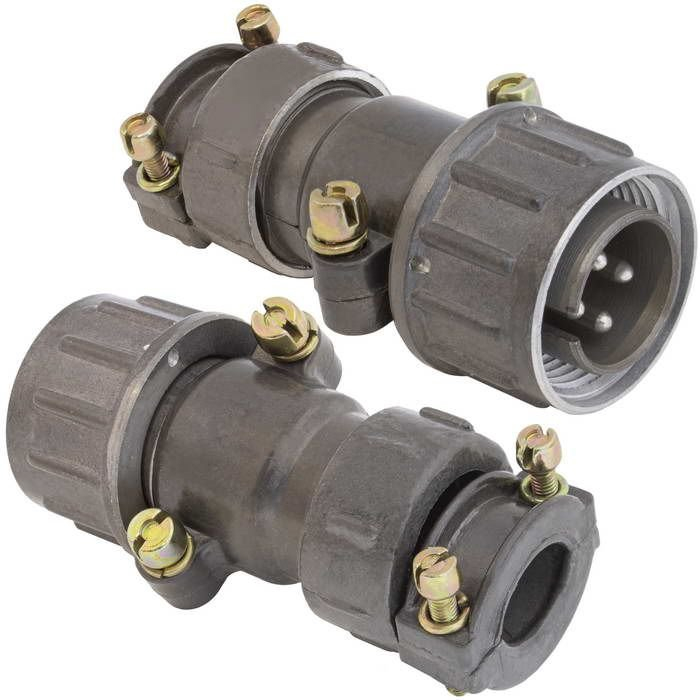

ШР20П4НГ4 — это кабельная вилка с прямым патрубком, выпускаемая АО «НПО «Каскад». Изделие относится к серии цилиндрических соединителей ШР и предназначено для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Вилка применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она рассчитана на монтаж как с экранированным, так и с неэкранированным кабелем, что делает её универсальным решением для сборки кабельных соединений различного назначения.

Допускается эксплуатация внутри помещений и на открытом воздухе при условии защиты от пыли и воды. Климатическое исполнение — УХЛ, что подтверждает пригодность изделия для работы в умеренном и холодном климате.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные производителем для данной модели соединителя.

• Количество контактов — 4, диаметр каждого контакта 1,5 мм, покрытие серебром.
• Рабочий ток — 10 А на контакт, суммарный ток до 40 А.
• Максимальное напряжение постоянного тока — 850 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений и расчленений — 500 циклов.
• Наработка — не менее 1000 часов.
• Срок хранения — 15 лет.
• Габаритные размеры — 67,7 на 37,1 на 29,5 мм.

Указанные значения позволяют использовать вилку в цепях с умеренными токовыми нагрузками и повышенными требованиями к стабильности переходного сопротивления контактов.

Условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне внешних воздействий. Температура окружающего воздуха при эксплуатации — от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременное повышение температуры до плюс 110 градусов Цельсия с учётом перегрева контактов.

Изделие устойчиво к вибрационным нагрузкам в диапазоне от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате. Одиночные удары — до 5000 метров на секунду в квадрате, многократные удары — до 350 метров на секунду в квадрате. Линейное ускорение — до 2000 метров на секунду в квадрате.

Пониженное атмосферное давление, при котором сохраняется работоспособность, составляет 0,13 миллипаскаля, что соответствует 10 в минус третьей степени миллиметра ртутного столба.

Применение и монтаж

Вилка ШР20П4НГ4 применяется для коммутации кабельных линий в составе радиоэлектронной аппаратуры, приборных стоек, пультов и других устройств, где требуется надёжное соединение с четырьмя контактами. Прямой патрубок облегчает ввод кабеля и его фиксацию, а возможность работы с экранированным кабелем позволяет применять изделие в цепях, чувствительных к помехам.

Благодаря климатическому исполнению УХЛ и стойкости к вибрации, ударам и пониженному давлению, соединитель подходит как для стационарной аппаратуры, так и для оборудования, работающего в сложных условиях. Выпуск подтверждён ОТК, дата производства — 2024 год.

Ключевые особенности

• Четыре серебрёных контакта диаметром 1,5 мм обеспечивают стабильное переходное сопротивление.
• Рабочий ток до 10 А на контакт и до 40 А суммарно.
• Максимальное напряжение до 850 В постоянного тока.
• Ресурс 500 циклов сочленения и расчленения.
• Наработка не менее 1000 часов и срок хранения 15 лет.
• Рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия.
• Производитель — АО «НПО «Каскад», 2024 год.
