Назначение

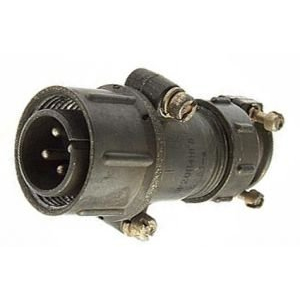

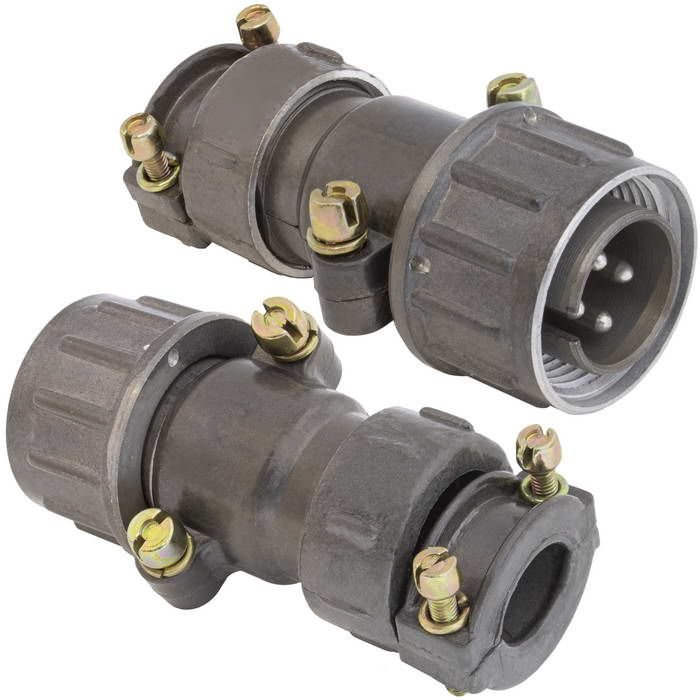

ШР20П4НГ4 — кабельная вилка с прямым патрубком из серии цилиндрических низкочастотных соединителей ШР. Артикул изделия — 9157, категория — ШР20. Это соединитель общего назначения для радиоэлектронной и радиотехнической аппаратуры. Вилка предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на монтаж с неэкранированным кабелем. Допускается внутреннее и наружное применение при условии защиты от пыли и воды.

Электрические и конструктивные особенности

Вилка имеет четыре контакта диаметром 1,5 мм с серебряным покрытием. Рабочий ток составляет 10 А, максимальное напряжение постоянного тока — 850 В. Сопротивление контактов заявлено на уровне 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Такие параметры позволяют применять изделие в аппаратуре, где требуется стабильное электрическое соединение при указанных токах и напряжениях.

• Количество контактов: четыре.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: серебро.
• Рабочий ток: 10 А.
• Максимальное напряжение постоянного тока: 850 В.
• Сопротивление контактов: 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации и механическая стойкость

Изделие рассчитано на температуру от минус 60 до плюс 60 градусов Цельсия; в описании также указана смена температуры до плюс 110 градусов Цельсия. Вилка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. Ударная нагрузка составляет 5000 метров на секунду в квадрате при одиночном воздействии и 350 метров на секунду в квадрате при многократном. Ресурс соединения — 500 сочленений-расчленений, минимальная наработка — 1000 часов. Габаритные размеры: 67,7 на 37,1 на 29,5 миллиметра.

Применение

Вилку ШР20П4НГ4 применяют в составе радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения. Она подходит для монтажа с неэкранированным кабелем и для работы в цепях постоянного и переменного тока до 3 МГц. При защите от пыли и воды изделие может использоваться как внутри помещений, так и снаружи. Для выбора совместимой ответной части следует учитывать серию ШР20, количество и диаметр контактов, а также заявленные электрические параметры.

Краткие технические сведения

• Артикул: 9157.
• Категория: ШР20.
• Год в карточке товара: 2016.
• Тип: кабельная вилка с прямым патрубком.
• Частота коммутируемых цепей: до 3 МГц.
• Монтаж: с неэкранированным кабелем.
