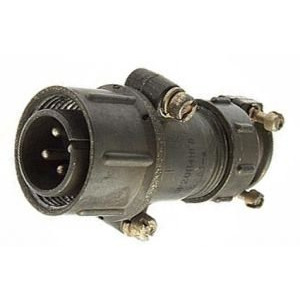

ШР20П4НГ4: особенности и применение разъёма

ШР20П4НГ4 — электрический цилиндрический разъём серии ШР, предназначенный для надёжного соединения цепей в составе промышленного, измерительного и специального оборудования. Такие соединители ценят за прочную конструкцию, устойчивость к внешним воздействиям и удобство многократного соединения и разъединения.

Разъём ШР20П4НГ4 применяется там, где важно обеспечить стабильную передачу электрических сигналов и питания, сохранить контакт при вибрации и защитить соединение от пыли, влаги и механических нагрузок. Он может использоваться в системах автоматизации, приборостроении, энергетическом оборудовании, транспорте, лабораторных установках и других технических комплексах.

Что обозначает маркировка ШР20П4НГ4

Маркировка помогает определить основные конструктивные признаки изделия:

• ШР — серия штепсельных цилиндрических разъёмов.

• 20 — условный габарит соединителя.

• П — исполнение вилочной части разъёма.

• 4 — количество контактов.

• Н — вариант расположения или назначения контактной части согласно системе обозначений серии.

• Г — наличие герметизирующего исполнения, рассчитанного на работу в условиях, где требуется повышенная защита соединения.

• 4 — климатическое или конструктивное исполнение, уточняемое по нормативной документации на конкретную модификацию.

При подборе ШР20П4НГ4 важно сверять полную маркировку, схему расположения контактов, тип ответной части, способ монтажа и требования к рабочей среде. Даже близкие по названию соединители могут отличаться посадочными размерами, распайкой, защитными элементами и допустимыми электрическими параметрами.

Преимущества разъёма ШР20П4НГ4

Использование разъёмов серии ШР позволяет сделать электрическое соединение обслуживаемым, компактным и устойчивым к нагрузкам. Ключевые преимущества ШР20П4НГ4 включают:

• Надёжную фиксацию соединяемых частей.

• Четыре контакта для организации сигнальных, питающих или комбинированных линий.

• Цилиндрический корпус, удобный для монтажа в аппаратуре и на кабельных сборках.

• Возможность многократного подключения без необходимости перепаивать проводники.

• Герметизирующие элементы, повышающие защищённость узла при эксплуатации в сложных условиях.

• Применимость в оборудовании, где требуется стойкость к вибрациям и механическим воздействиям.

Благодаря этим свойствам разъём ШР20П4НГ4 подходит для создания разъёмных соединений в шкафах управления, датчиковых системах, измерительных каналах, кабельных линиях и аппаратуре с регулярным техническим обслуживанием.

Рекомендации по монтажу

Перед установкой разъёма ШР20П4НГ4 следует проверить соответствие контактов электрической схеме, сечение и тип подключаемого кабеля, состояние изоляции и качество пайки либо другого предусмотренного способа присоединения проводников. Особое внимание необходимо уделить правильной ориентации соединяемых частей: это помогает избежать повреждения контактов и ошибочного включения цепей.

При эксплуатации в запылённой, влажной или вибронагруженной среде рекомендуется регулярно осматривать корпус, уплотнения, кабельный ввод и контактную группу. Наличие загрязнений, следов окисления, деформаций или ослабления фиксации может ухудшить качество соединения и привести к нестабильной работе оборудования.

ШР20П4НГ4 для промышленного оборудования

Разъём ШР20П4НГ4 остаётся востребованным решением для задач, где необходимы компактность, разборное подключение и эксплуатационная надёжность. Его применение помогает упростить монтаж и обслуживание электрических систем, сократить время замены отдельных модулей и повысить удобство диагностики оборудования.

Для корректного выбора и безопасной интеграции ШР20П4НГ4 в проект необходимо использовать техническую документацию именно на требуемое исполнение разъёма и учитывать параметры всей электрической цепи: напряжение, ток, условия окружающей среды, тип кабеля и особенности монтажа.
