Назначение и область применения

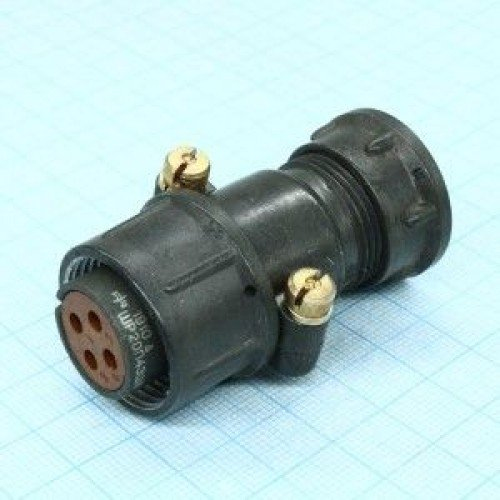

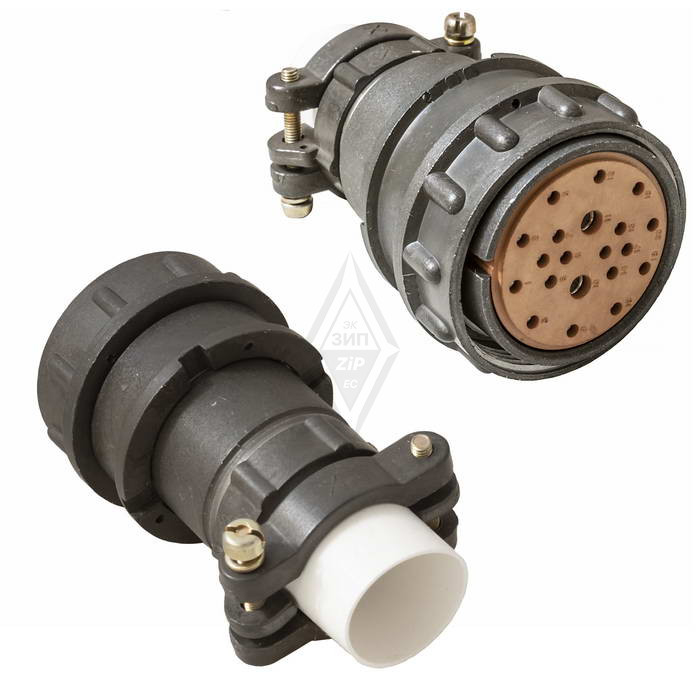

ШР20П4ЭШ8Н розетка «1» представляет собой четырёхконтактную кабельную розетку, относящуюся к серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для присоединения экранированного кабеля к электрическим цепям постоянного и переменного тока. Соединитель рассчитан на работу в составе промышленного и радиоэлектронного оборудования, где требуется надёжная коммутация кабельных линий с экраном в условиях вибрационных нагрузок и широкого диапазона температур.

Розетка выполнена в негерметичном исполнении и ориентирована на применение внутри корпусов приборов, шкафов управления и распределительных устройств, не подвергающихся прямому воздействию влаги и агрессивных сред. Конструкция с резьбовым сочленением обеспечивает стабильное электрическое соединение и защиту от самопроизвольного разъединения при механических воздействиях.

Подтверждённые особенности конструкции

Изделие имеет следующие конструктивные и эксплуатационные характеристики, подтверждённые каталожными данными:

• Количество контактов — 4 гнезда диаметром 2,5 мм.
• Тип корпуса — условный размер 20 по габаритной классификации серии ШР.
• Исполнение патрубка — прямое, без углового изгиба.
• Вид гайки патрубка — для экранированного кабеля.
• Покрытие контактов — никель.
• Максимальное рабочее напряжение — до 850 В для цепей постоянного и переменного тока.
• Рабочий ток на один контакт — до 25 А.
• Суммарный рабочий ток по всем контактам — до 100 А.
• Сопротивление контактов — не более 2 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Расшифровка обозначения

Маркировка ШР20П4ЭШ8Н содержит полную информацию о типоразмере и исполнении соединителя. Элемент «ШР» указывает на принадлежность к серии цилиндрических разъёмов. Цифра «20» обозначает условный размер корпуса. Буква «П» определяет конструктивное исполнение с прямым патрубком. Цифра «4» отражает количество контактов. Буква «Э» указывает на вид гайки патрубка, предназначенной для работы с экранированным кабелем. Сочетание «Ш8» характеризует комбинацию контактов — четыре контакта диаметром 2,5 мм. Буква «Н» обозначает никелевое покрытие контактов.

Применение и условия эксплуатации

Кабельная розетка ШР20П4ЭШ8Н применяется при монтаже и ремонте электротехнических устройств, радиоэлектронной аппаратуры, испытательных стендов и промышленных систем управления. Изделие подходит для коммутации экранированных кабелей в схемах, где требуется передача сигналов или подача питания с рабочими токами до 25 А на контакт. Суммарная токовая нагрузка не должна превышать 100 А.

Соединитель рассчитан на эксплуатацию при температурах окружающей среды ориентировочно от −60 °C до +60 °C в зависимости от конкретных технических условий. Резьбовое сочленение обеспечивает надёжный контакт при вибрациях, характерных для промышленного оборудования и передвижных установок. Розетка предназначена для ответной части — вилки соответствующего типоразмера ШР20 с аналогичным сочетанием контактов.

Приёмка изделия соответствует категории «1», что подтверждает проведение приёмо-сдаточных испытаний в объёме, установленном технической документацией. Год выпуска относится к периоду 85–91. Артикул товара — 41181.
