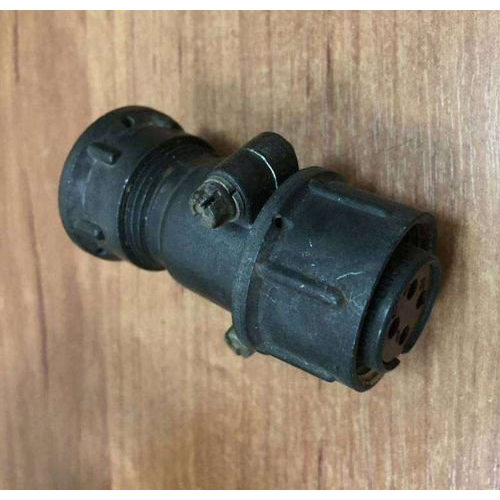

ШР20П4ЭШ8Н розетка 2017г «5»

Цена: ПОД ЗАКАЗ

В наличии: 5 шт.

Технические характеристики

Разъём ШР20П4ЭШ8Н «5» — это российская низкочастотная цилиндрическая кабельная розетка серии ШР, рассчитанная на силовые и сигнальные цепи постоянного и переменного тока. Ниже кратко расскажу основные технические и конструктивные особенности.

Буква «Ш» означает «розетка», «Р» — серия цилиндрических соединителей.
«20» — условный размер корпуса; «П4» — прямой патрубок, 4 контакта.
«Э» указывает на кабельный вариант, а «Ш8» — сочетание контактов: 4 штуки диаметром 2,5 мм.
«Н» — никелевое покрытие контактов; корпус обычно из алюминиевого сплава с оксидированием, изолятор — карболит, коричневого цвета.

Максимальное рабочее напряжение — до 850 В постоянного и переменного тока.
Рабочий ток на один контакт — до 25 А (для диаметра 2,5 мм), общий ток розетки обычно не превышает десятков–сотен ампер в зависимости от сочетания контактов.
Сопротивление одного контакта — порядка 2 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Это кабельная розетка с прямым патрубком и накидной резьбовой гайкой под неэкранированный кабель; сочленение с вилкой — резьбовое.
Контакты извлекаемые, под пайку, допускается подключение проводов сечением до примерно 3 мм².
Рабочий диапазон температур — примерно от −60 °C до +60 °C, с допустимым кратковременным перегревом контактов до +110 °C.

Разъём выдерживает интенсивную вибрацию (до 300 м/с², 1–5000 Гц) и многократные ударные нагрузки, типичные для бортовых и промышленных установок.
Механический ресурс — около 500 сочленений‑расчленений, минимальная наработка — порядка 1000 часов.
Срок сохраняемости и хранения — не менее 15 лет при нормальных условиях.

Описание

Назначение и область применения

ШР20П4ЭШ8Н розетка «5» представляет собой низкочастотный цилиндрический кабельный разъём серии ШР, предназначенный для работы в силовых и сигнальных цепях постоянного и переменного тока. Изделие рассчитано на использование в составе бортового оборудования, промышленных установок и аппаратуры, где требуется надёжное резьбовое сочленение с ответной вилкой и устойчивость к механическим воздействиям.

Конструкция розетки предусматривает прямой патрубок и накидную резьбовую гайку, что позволяет подключать неэкранированный кабель. Разъём применяется в условиях, где предъявляются повышенные требования к виброустойчивости, ударопрочности и сохранению электрических параметров в широком диапазоне температур.

Конструктивные особенности

Корпус розетки выполнен из алюминиевого сплава с оксидированием, изолятор изготовлен из карболита и имеет коричневый цвет. Контакты имеют никелевое покрытие, что обеспечивает стабильное переходное сопротивление и защиту от коррозии. Контактная группа состоит из четырёх извлекаемых контактов диаметром 2,5 мм, предназначенных для подключения проводов методом пайки. Допустимое сечение подключаемых проводников составляет до 3 мм².

Буквенное обозначение «Ш» указывает на розетку, «Р» — на серию цилиндрических соединителей. Условный размер корпуса — 20. Обозначение «П4» соответствует прямому патрубку и четырём контактам. Буква «Э» указывает на кабельный вариант исполнения. Сочетание «Ш8» определяет четыре контакта диаметром 2,5 мм. Литера «Н» обозначает никелевое покрытие контактов. Сочленение с вилкой осуществляется резьбовым способом.

Технические характеристики

Изделие рассчитано на максимальное рабочее напряжение до 850 В постоянного и переменного тока. Рабочий ток на один контакт достигает 25 А для контактов диаметром 2,5 мм. Сопротивление одного контакта составляет порядка 2 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Максимальное рабочее напряжение — до 850 В постоянного и переменного тока
Рабочий ток на один контакт — до 25 А
Сопротивление одного контакта — порядка 2 мОм
Сопротивление изоляции — не менее 5000 МОм
Количество контактов — 4, диаметр контактов — 2,5 мм
Сечение подключаемых проводов — до 3 мм²
Механический ресурс — около 500 сочленений-расчленений
Минимальная наработка — порядка 1000 часов
Срок сохраняемости и хранения — не менее 15 лет при нормальных условиях

Условия эксплуатации

Розетка сохраняет работоспособность в диапазоне температур от −60 °C до +60 °C. Допускается кратковременный перегрев контактов до +110 °C. Конструкция изделия выдерживает интенсивную вибрацию с ускорением до 300 м/с² в диапазоне частот от 1 до 5000 Гц, а также многократные ударные нагрузки, характерные для бортовых и промышленных установок.

Разъём прошёл приёмку «5» в 2017 году, что подтверждает соответствие изделия установленным требованиям для применения в ответственной аппаратуре. Артикул товара — 21185. Категория изделия — ШР20.
