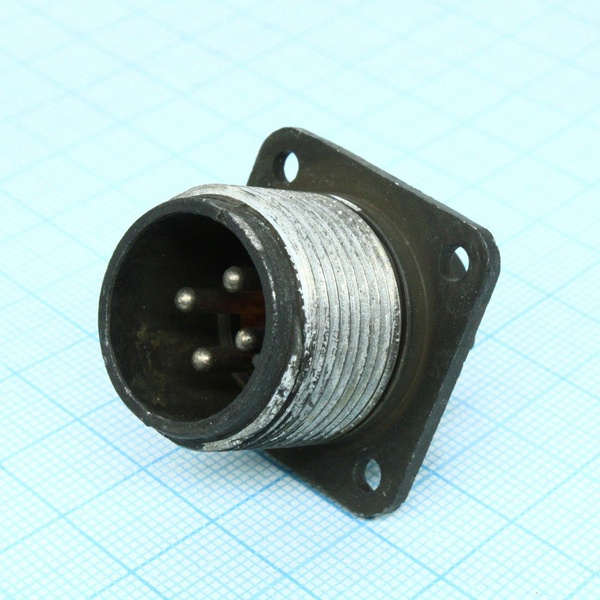

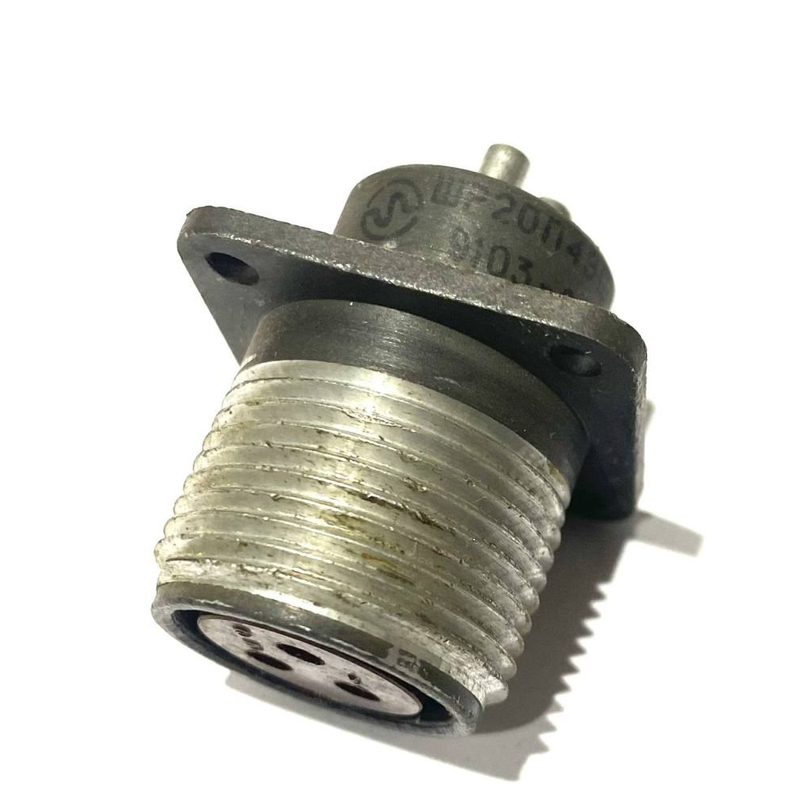

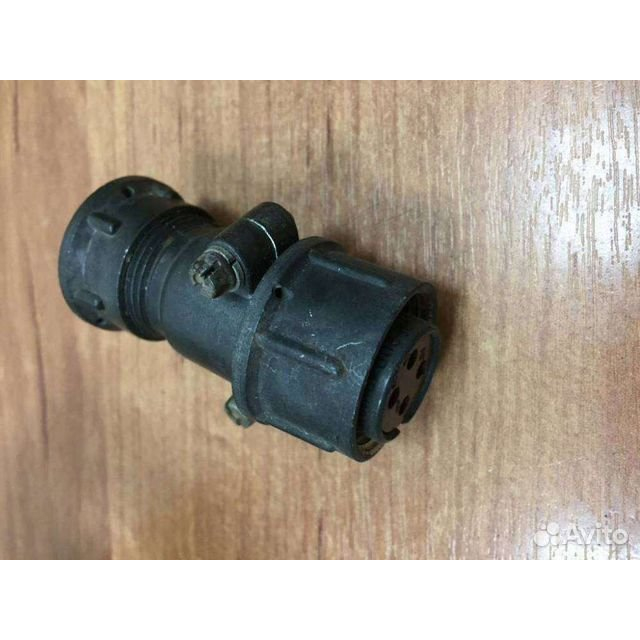

ШР20П4ЭШ8Н — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для соединения электрических цепей в различных устройствах.

Расшифровка обозначения

Обозначение расшифровывается так: ШР — тип соединителя (негерметичный), 20 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком (для кабельной части), 4 — число контактов, Э — повышенная прочность контактов, Ш — шпоночная поляризация, 8 — тип контактов (диаметр 2,5 мм), Н — нормальное исполнение.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В и ток на контакт до 35 А. +2
Сопротивление контактов — не более 1,0 МОм, изоляции — не менее 5000 МОм. +1
Рабочий диапазон температур: от -60 до +60 °C (с учетом перегрева контактов до +110 °C), выдерживает вибрацию (1–5000 Гц, до 30 g), удары (до 500 g) и пониженное давление до 10⁻⁶ мм рт. ст.

Применение

Используется для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружное применение при защите от дождя, пыли и солнца. +1
Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.
