Назначение и область применения

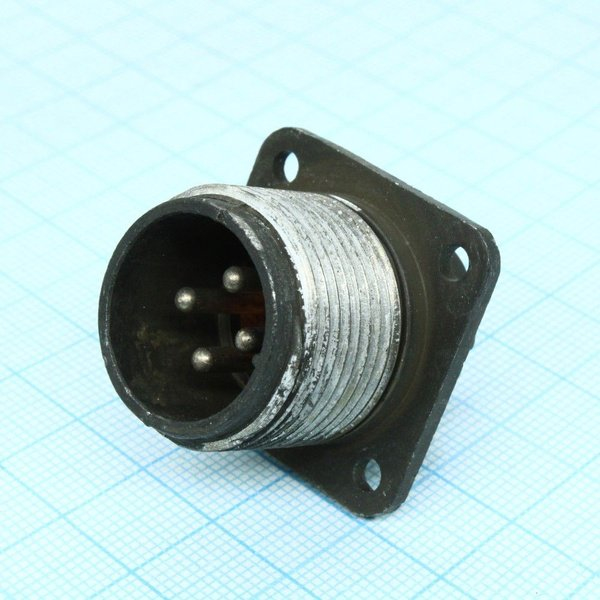

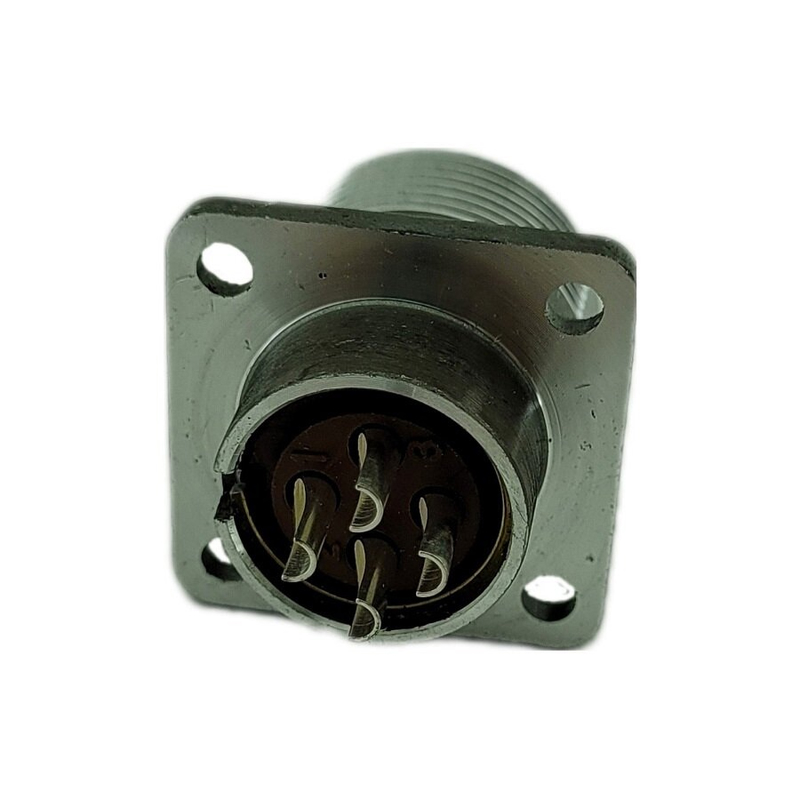

ШР20П4ЭШ8 — приборная вилка (штепсельный соединитель), предназначенная для коммутации электрических цепей постоянного и переменного тока. Разъём применяется в радиоэлектронной и радиотехнической аппаратуре, а также в других устройствах, где требуется надёжное электрическое соединение. Артикул товара — 9227, категория — ШР20.

Изделие относится к негерметичным штепсельным разъёмам и рассчитано на объёмный монтаж. Вилка может использоваться в составе электрических систем с несколькими независимыми цепями благодаря четырём контактам. В предоставленных данных производитель не указан.

Конструкция и расшифровка обозначения

Корпус разъёма имеет цилиндрическую форму. Соединитель оснащён прямым выводом и не имеет патрубка, что делает его удобным для подключения экранированных кабелей. Сочленение выполняется резьбовым способом, а для правильного совмещения предусмотрена поляризация корпусов. Монтаж рассчитан на объёмное исполнение.

Обозначение ШР20П4ЭШ8 расшифровывается следующим образом:

• ШР — тип разъёма, штепсельный негерметичный;
• 20 — условный размер корпуса;
• П — конструктивное исполнение без патрубка;
• 4 — количество контактов;
• Э — условное обозначение;
• Ш — вид соединителя, вилка;
• 8 — обозначение сочетания контактов.

Технические характеристики

Разъём рассчитан на рабочее напряжение до 850 вольт. Максимальная токовая нагрузка на контакт достигает 35 ампер, рабочий ток на контакт — не более 25 ампер. Диаметр контакта составляет 2,5 миллиметра, сечение подсоединяемого провода — до 3 квадратных миллиметров.

Сопротивление контакта — не более 0,001 Ом. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 мегаом. Габаритные размеры разъёма составляют примерно 30 на 30 на 42 миллиметра, что делает его компактным для применения в различных устройствах.

Условия эксплуатации

Температурный диапазон работы — от минус 60 до плюс 60 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 метров в секунду в квадрате.

По механическим воздействиям заявлены следующие параметры: одиночный удар — до 5000 метров в секунду в квадрате, многократный удар — до 350 метров в секунду в квадрате. Такие условия эксплуатации позволяют использовать разъём в аппаратуре, подвергающейся вибрационным и ударным нагрузкам.

Практическое применение

ШР20П4ЭШ8 подходит для подключения цепей с четырьмя контактами в составе приборов и электротехнических устройств. Резьбовое сочленение обеспечивает устойчивое соединение, а поляризация корпусов снижает риск неправильной стыковки. Прямой вывод без патрубка упрощает работу с экранированными кабелями и объёмный монтаж внутри корпуса аппаратуры.

Разъёмы серии ШР20 применяются в электронике и электрических системах, где важны компактные размеры, механическая фиксация и стабильные электрические параметры. Перед использованием необходимо учитывать допустимое напряжение, токовую нагрузку на контакт и условия окружающей среды, указанные в характеристиках.
