Назначение разъёма ШР20П4ЭШ8

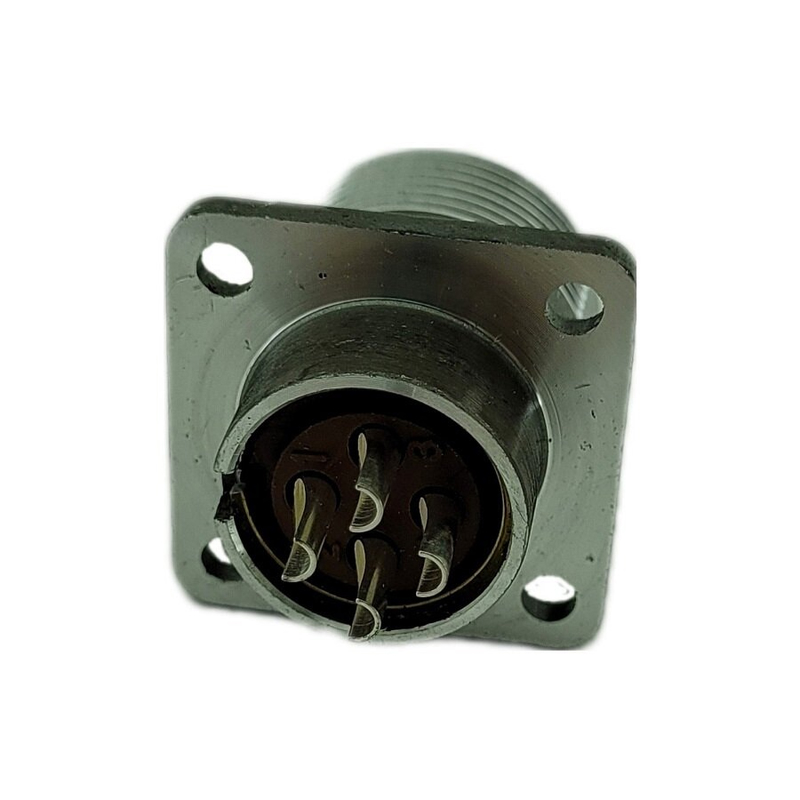

ШР20П4ЭШ8 представляет собой четырёхконтактную приборную вилку, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие относится к серии ШР — штепсельных разъёмов негерметичного типа — и выпускается производителем Каскад. Вилка применяется для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжный контакт и устойчивость к внешним воздействиям.

Конструктивно изделие имеет прямой вывод под экранированный кабель и не оснащено патрубком, что отражено в маркировке буквой П. Такое исполнение удобно для монтажа в приборах с ограниченным внутренним пространством и при прокладке экранированных кабельных линий.

Технические характеристики

Основные параметры разъёма подтверждены данными каталога и приведены ниже:

• количество контактов — 4;
• рабочее напряжение — до 850 вольт;
• максимальная токовая нагрузка на одиночный контакт — до 35 ампер;
• рабочий ток на контакт — до 25 ампер;
• диаметр контакта — 2,5 миллиметра;
• сопротивление контактов — не более 1 миллиома;
• сопротивление изоляции — не менее 5000 мегаом;
• сечение подсоединяемого провода — не более 3 квадратных миллиметров;
• количество сочленений-расчленений — до 500;
• минимальная наработка — 1000 часов.

Сочетание низкого переходного сопротивления контактов и высокого сопротивления изоляции обеспечивает стабильность передачи сигнала и безопасность работы в цепях с напряжением до 850 вольт.

Условия эксплуатации

Разъём способен функционировать в широком диапазоне температур: от минус 60 градусов до плюс 60 градусов Цельсия. Изделие сохраняет работоспособность при атмосферном давлении до 1,3 на 10 в минус четвёртой степени паскаля. Кроме того, конструкция устойчива к вибрациям с частотой до 5000 герц и к механическим ударам, что позволяет применять её в аппаратуре, подвергающейся интенсивным динамическим нагрузкам.

Габаритные размеры и маркировка

Габариты вилки составляют приблизительно 30 на 30 на 42 миллиметра. Компактные размеры облегчают монтаж в различных устройствах, включая приборы с плотной компоновкой.

Обозначение ШР20П4ЭШ8 расшифровывается следующим образом: ШР — тип разъёма, штепсельный негерметичный; 20 — условный размер корпуса; П — конструктивное исполнение без патрубка; 4 — количество контактов; Э — условное обозначение; Ш — вид соединителя, вилка; 8 — сочетание контактов. Понимание маркировки помогает правильно подобрать ответную часть и избежать ошибок при комплектовании аппаратуры.

Применение и особенности

Вилка ШР20П4ЭШ8 используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Прямой вывод под экранированный кабель делает её пригодной для работы в условиях, где требуется защита сигнальных цепей от помех. Негерметичное исполнение предполагает эксплуатацию в помещениях и под укрытиями, без прямого воздействия влаги и агрессивных сред.

Ресурс до 500 сочленений-расчленений и минимальная наработка 1000 часов подтверждают пригодность разъёма для приборов, обслуживаемых с периодическим подключением и отключением кабелей. Устойчивость к вибрациям и ударам расширяет область применения, включая подвижную и бортовую аппаратуру. Таким образом, ШР20П4ЭШ8 является надёжным и универсальным решением для подключения электрических устройств в условиях, требующих высокой надёжности и стойкости к внешним воздействиям.
