Назначение и область применения

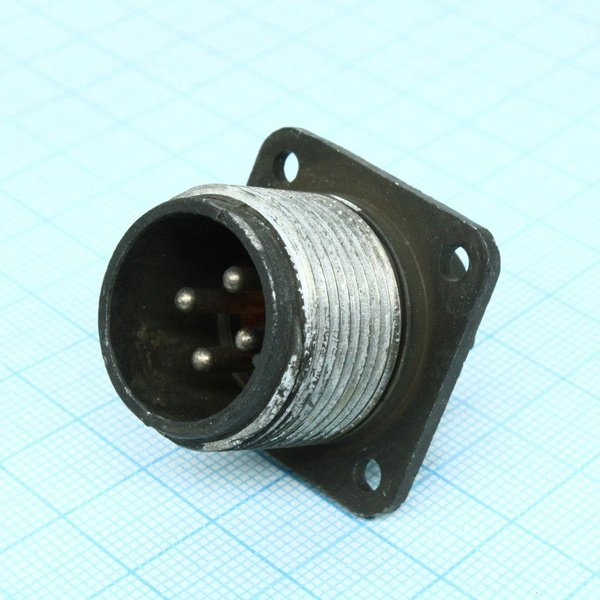

ШР20П4ЭШ8 — это приборная (блочная) вилка производства завода «Элекон» с приёмкой ОТК (отдел технического контроля). Изделие предназначено для организации надёжных разъёмных соединений в электрических цепях постоянного и переменного тока. Вилка рассчитана на работу в составе промышленного оборудования, авиационной техники и аппаратуры, где требуется коммутация экранированных кабелей.

Конструкция предусматривает прямой вывод под экранированный кабель без патрубка и монтаж объёмным способом — пайкой. Проходной диаметр составляет 24 мм, что позволяет использовать вилку в блочных и приборных корпусах с соответствующими посадочными местами. Резьбовое сочленение и одношпоночная поляризация исключают неправильную стыковку ответной части и обеспечивают фиксацию соединения при вибрационных и ударных нагрузках.

Электрические параметры и конструктивные особенности

Вилка оснащена четырьмя контактами диаметром 2,5 мм. Рабочее напряжение достигает 850 В постоянного или переменного тока с частотой до 3 МГц. Максимальная токовая нагрузка на один контакт составляет 35 А, рабочая — 25 А, при этом суммарная токовая нагрузка на соединитель может достигать 100 А. Сопротивление контактов не превышает 1 мОм, а сопротивление изоляции — не менее 5000 МОм.

Корпус вилки изготавливается из пластмассы или алюминиевого сплава. Контакты имеют серебряное или никельное покрытие, что улучшает проводимость и защищает их от окисления. Изделие отличается компактными размерами: габариты примерно 30 на 30 на 38 мм, масса — около 25 г. Небольшая масса и габариты позволяют применять вилку в аппаратуре с плотной компоновкой узлов.

Условия эксплуатации и стойкость к внешним воздействиям

• Диапазон рабочих температур от -60°C до +60°C, с учётом перегрева контактов до +110°C
• Относительная влажность воздуха до 98%
• Пониженное атмосферное давление от 1,3 на 10 в минус четвёртой степени Па
• Вибрационные нагрузки в диапазоне 1–5000 Гц с ускорением 300 м/с²
• Многократные удары с ускорением до 5000 м/с²
• Линейное ускорение до 2000 м/с²

Изделие характеризуется высоким ресурсом: не менее 500 сочленений-расчленений и наработка 1000 часов. Срок сохраняемости составляет 15 лет. Приёмка ОТК подтверждает соответствие каждого экземпляра техническим требованиям. Год выпуска партии — 2023.

Комплектация и дополнительная информация

Товар поставляется в заводской упаковке. Артикул изделия — 21182. Вилка относится к категории ШР20 и предназначена для профессионального применения при сборке и ремонте радиоэлектронной аппаратуры, где требуется стабильное соединение экранированных кабелей с блочными разъёмами.
