Назначение и область применения

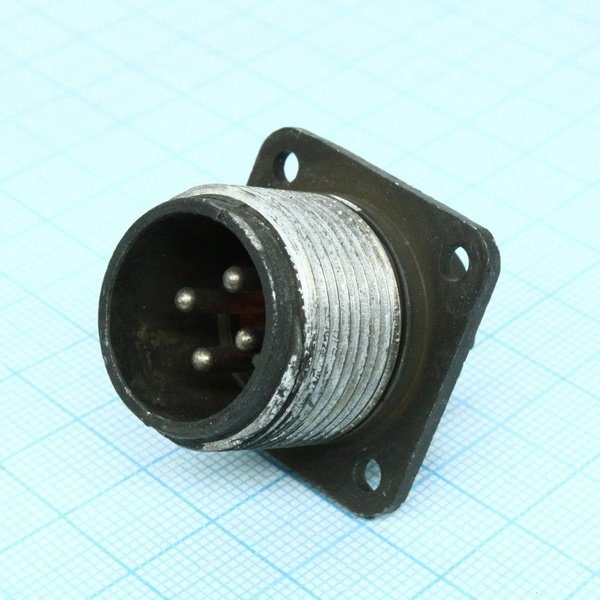

ШР20П4ЭШ8 представляет собой низкочастотный цилиндрический блочный соединитель серии ШР, выпускаемый заводом «Элекон» с приёмкой «ОТК». Изделие предназначено для внутреннего монтажа в радиоэлектронной, электротехнической и контрольно-измерительной аппаратуре, где требуется надёжное разъёмное соединение электрических цепей постоянного и переменного тока частотой до 3 МГц.

Вилка выполнена в приборном (блочном) исполнении без кабельного патрубка и монтируется непосредственно на печатную плату или в корпус прибора. Конструкция с прямым выводом рассчитана на работу с экранированными кабелями, что расширяет возможности применения в устройствах с повышенными требованиями к помехозащищённости. Соединитель допускает использование как во внутреннем, так и в защищённом наружном монтаже.

Технические особенности и конструкция

Маркировка ШР20П4ЭШ8 раскрывает ключевые конструктивные параметры изделия. Обозначение ШР указывает на негерметичный цилиндрический разъём общего применения, цифра 20 соответствует условному размеру корпуса по действующей нормативной документации. Литера П определяет приборную (блочную) часть, монтируемую на плату или в корпус, а цифра 4 — количество контактов. Индекс Э свидетельствует о наличии экранирования контактной части, предназначенной для работы с экранированными кабелями, Ш8 обозначает индекс исполнения контактной системы и оформления.

Электрические параметры соединителя обеспечивают стабильную работу в широком диапазоне нагрузок:

• количество контактов — 4 штифта диаметром около 2,5 мм;
• номинальное рабочее напряжение — до 850 В постоянного и переменного тока (амплитудное значение);
• максимальный ток — до 25 А на один контакт и до 100 А на всё соединение;
• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• материал контактов — серебро или никель.

Условия эксплуатации и механическая стойкость

Соединитель рассчитан на эксплуатацию в диапазоне температур от –60 °C до +60 °C, при этом контакты допускают кратковременный перегрев до +110 °C без потери работоспособности. Такие характеристики позволяют применять вилку в аппаратуре, эксплуатируемой в жёстких климатических условиях, включая неотапливаемые помещения и наружные установки с защитным кожухом.

Механическая прочность изделия подтверждена следующими показателями:

• линейное ускорение — до 2000 м/с²;
• удар многократного действия — до 350 м/с²;
• одиночный удар — до 5000 м/с²;
• ресурс сочленения-расчленения — не менее 500 циклов;
• минимальная наработка — 1000 часов.

Приёмка «ОТК» означает, что изделие прошло входной контроль отдела технического контроля и соответствует действующей технической документации, включая требования технических условий АШДК.434410.060 ТУ. Год выпуска партии — 2023. Комплектация и внешний вид вилки соответствуют типовым требованиям для серии ШР, что обеспечивает совместимость с розетками аналогичного типоразмера и исполнения.
