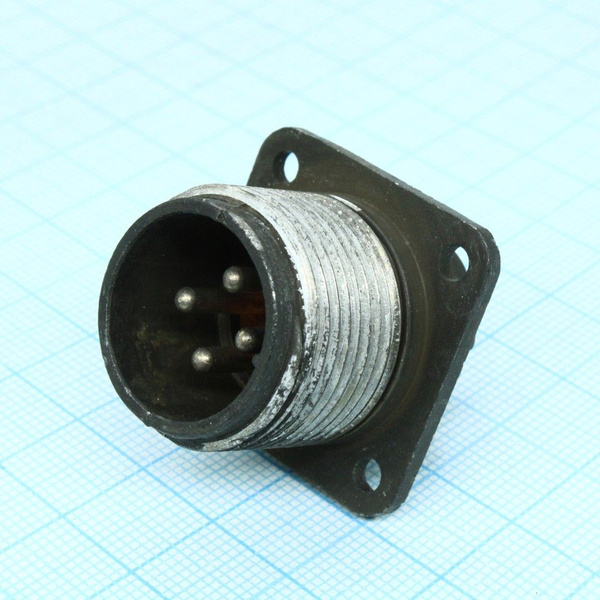

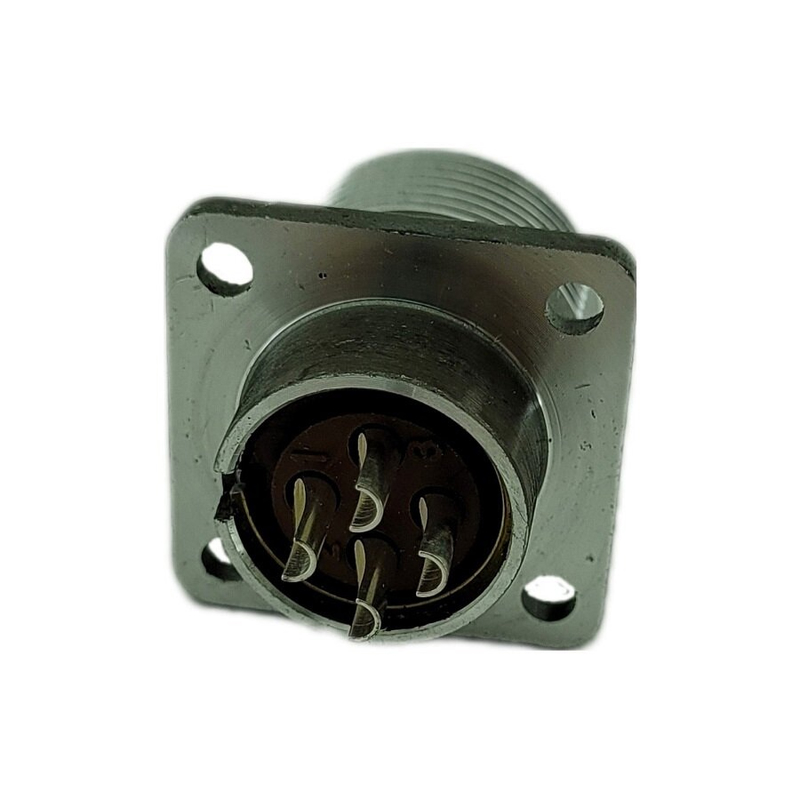

Вилка блочная ШР20П4ЭШ8 относится к серии цилиндрических низкочастотных разъёмов ШР и применяется для соединения электрических цепей постоянного, переменного и импульсного тока в различных приборах и распределительных щитах.

• Предназначена для работы в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное).

• Номинальный ток на контакт до 25 А для контактов диаметром 2,5 мм, сопротивление контакта не более 1 мОм.

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Вилка блочная ШР20 без кожуха, 4 контакта‑штыря круглой формы, диаметром 2,5 мм, выполненных из латуни с серебряным покрытием.

• Корпус приборного типа из алюминиевого сплава, покрыт краской серого цвета, габаритные размеры около 30×30×42 мм, монтаж на панель через два установочных отверстия диаметром примерно 3,2 мм.

• Соединение с розеткой осуществляется резьбовой накидной гайкой типа M24×1,5 мм, корпус имеет одношпоночную поляризацию и паз для ориентации.

• Рабочий диапазон температур ориентировочно от –55 °C до +100 °C, влажность до 98% при +40 °C и широкий диапазон атмосферного давления, что позволяет применять разъём в сложных климатических условиях.

• Степень защиты около IP54 (пыле‑ и влагозащита), предполагается использование при защите от прямого попадания воды и пыли.

• Ресурс на 500 циклов сочленения‑расчленения, минимальная наработка 1000 часов, выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до порядка 30 g.
