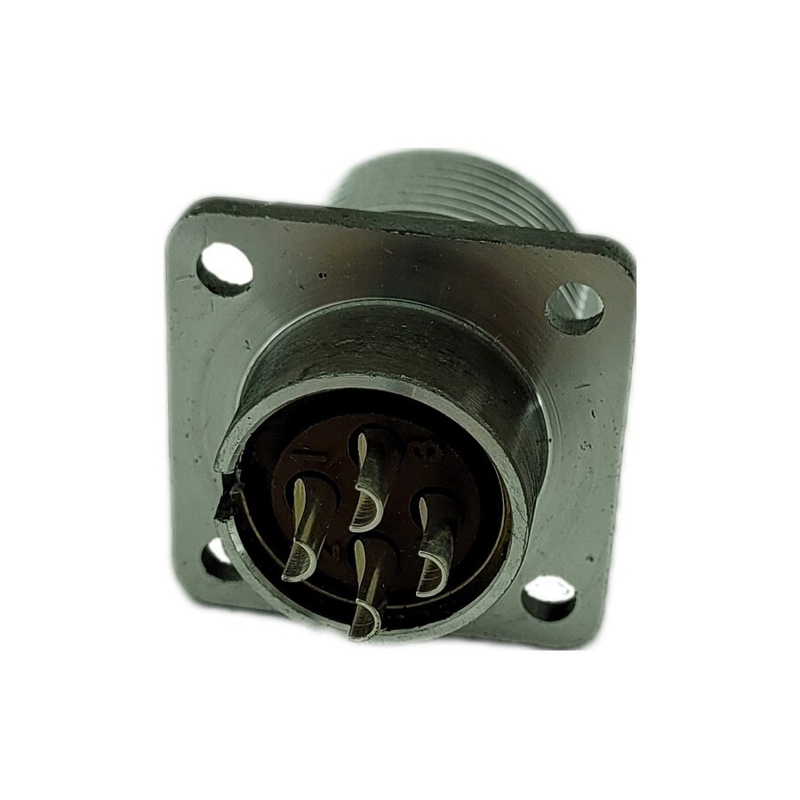

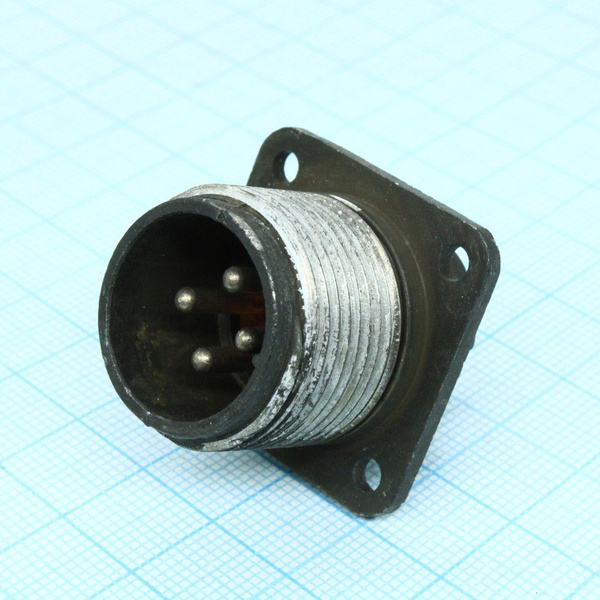

ШР20П4ЭШ8 ВИЛКИ БЛОЧНЫЕ

Цена:

850 ₽

Технические характеристики

ШР20П4ЭШ8 — это приборный цилиндрический низкочастотный соединитель типа «вилка блочная» из серии ШР, предназначенный для сочленения с блочными розетками (обычно 2РТТ, 2РТ‑А и аналогами).

Число контактов — 4 штыревых контакта диаметром 2,5 мм.
Материал контактов — латунь с покрытием серебром (Ag), что обеспечивает низкое переходное сопротивление и хороший контакт.
Рабочее напряжение — до 850 В, максимальный ток на контакт — около 25 А.

Корпус — приборный, из алюминиевого сплава А‑22, с оксидным покрытием серого цвета, размеры примерно 30×30×42 мм.
Метод сочленения — резьбовой (гайка M24×1,5), крепление на панель через два монтажных отверстия с шагом около 22 мм.
Электрический монтаж — пайка проводов к контактам, изолятор — бакелит, черного цвета.

Температурный диапазон — примерно от −60 до +60 °С, климатическое исполнение УХЛ, допускается высокая относительная влажность (до 98% при +25 °С).
Соединитель рассчитан на ударные и вибрационные нагрузки (до десятков ударных g и вибрации до 5000 Гц), что делает его пригодным для промышленных и приборных применений.
Герметичность отсутствует, уплотнительной втулки нет; ресурс — порядка 500 циклов сочленения‑расчленения.

Разъем ШР20П4ЭШ8 используется в низкочастотных электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц) в электро‑, радио‑ и контрольно‑измерительных приборах, а также в промышленной аппаратуре, где требуется надежное соединение 4 линий на панельном монтаже.

Описание

Назначение и область применения

ШР20П4ЭШ8 — приборный цилиндрический низкочастотный соединитель типа «вилка блочная» из серии ШР. Изделие предназначено для сочленения с блочными розетками, обычно типа 2РТТ, 2РТ-А и их аналогами, и применяется в низкочастотных электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц.

Разъём используется в электро-, радио- и контрольно-измерительных приборах, а также в промышленной аппаратуре, где требуется надёжное соединение четырёх линий при панельном монтаже. Блочное исполнение вилки позволяет выводить электрические цепи на лицевую панель или корпус устройства, обеспечивая быстрое сочленение с ответной розеткой.

Конструкция и материалы

Соединитель имеет четыре штыревых контакта диаметром 2,5 мм. Контакты изготовлены из латуни с серебряным покрытием (Ag), что обеспечивает низкое переходное сопротивление и стабильный электрический контакт.

Корпус приборный, выполнен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Габаритные размеры корпуса составляют примерно 30 на 30 на 42 мм. Изолятор — бакелитовый, чёрного цвета, электрический монтаж выполняется пайкой проводов к контактам.

Тип: вилка блочная приборная цилиндрическая серии ШР
Число контактов: 4 штыревых
Диаметр контакта: 2,5 мм
Материал контактов: латунь с покрытием серебром
Материал корпуса: алюминиевый сплав А-22, оксидное покрытие серого цвета
Материал изолятора: бакелит чёрного цвета
Способ присоединения проводов: пайка

Электрические параметры

Рабочее напряжение соединителя достигает 850 В, максимальный ток на один контакт — около 25 А. Указанные значения относятся к низкочастотным цепям и определяют область применения изделия в приборах и промышленной аппаратуре. Серебряное покрытие контактов снижает переходное сопротивление и способствует сохранению качества соединения при большом числе сочленений.

Монтаж и сочленение

Сочленение с ответной блочной розеткой выполняется резьбовым способом — с помощью гайки M24 на 1,5. Крепление на панель осуществляется через два монтажных отверстия с шагом примерно 22 мм. Такое крепление обеспечивает механическую фиксацию вилки на корпусе прибора и удобство подключения кабельной части.

Провода припаиваются непосредственно к контактам; для монтажа требуется доступ к контактной части со стороны корпуса прибора. Перед пайкой следует учитывать габариты корпуса и шаг монтажных отверстий, чтобы обеспечить правильную посадку вилки на панель.

Условия эксплуатации и ресурс

Температурный диапазон работы составляет примерно от минус 60 до плюс 60 градусов Цельсия. Климатическое исполнение — УХЛ; допускается эксплуатация при высокой относительной влажности, до 98 процентов при температуре плюс 25 градусов Цельсия. Соединитель рассчитан на ударные и вибрационные нагрузки, включая вибрации частотой до 5000 Гц, что делает его пригодным для промышленных и приборных применений.

Герметичность у изделия отсутствует, уплотнительная втулка не предусмотрена, поэтому разъём не следует применять в условиях, требующих защиты от проникновения влаги или пыли под давлением. Ресурс составляет порядка 500 циклов сочленения и расчленения.
