Назначение разъема

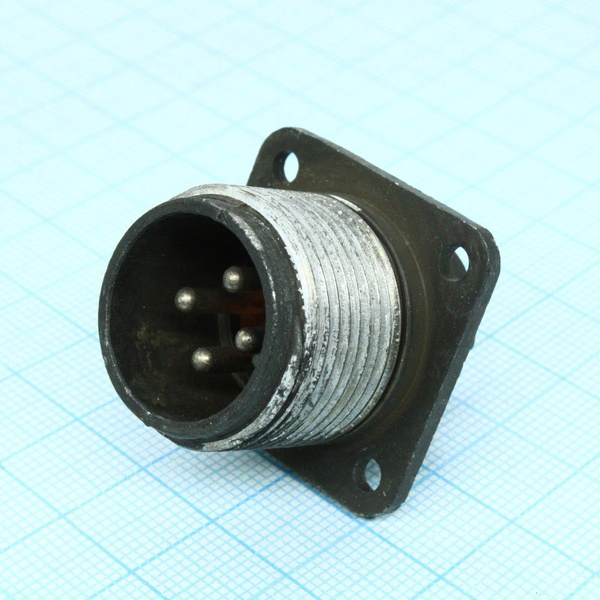

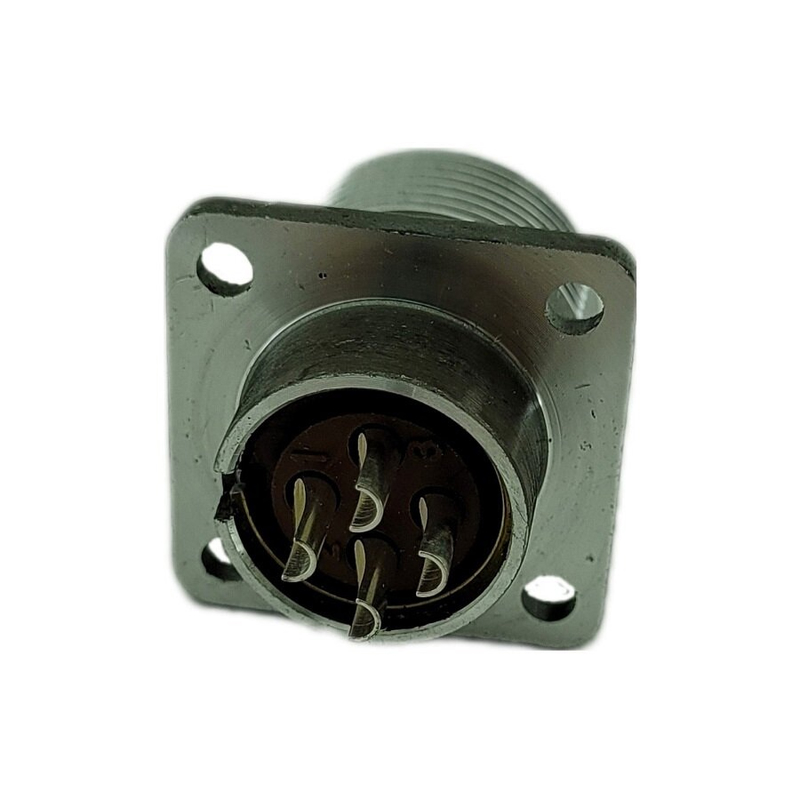

ШР20П4ЭШ8 — блочная (приборная) вилка цилиндрического типа из серии ШР, предназначенная для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Разъем относится к негерметичным штепсельным соединителям, рассчитанным на работу в цепях низкого напряжения и низкой частоты.

Блочное исполнение означает, что вилка устанавливается непосредственно на корпус прибора, панель или блок аппаратуры, а ответная часть подключается со стороны кабеля. Такое решение удобно для стационарного оборудования, где требуется регулярное или периодическое сочленение и расчленение цепи без доступа внутрь корпуса.

Основные технические характеристики

• Тип соединителя — ШР, штепсельный разъем негерметичного исполнения.
• Количество контактов — 4.
• Рабочее напряжение — не более 850 В переменного и постоянного тока.
• Максимальная токовая нагрузка на одиночный контакт — до 35 А, рабочий ток на контакт — до 25 А.
• Диаметр контактов — 2,5 мм.
• Сечение подсоединяемого провода — не более 3 квадратных миллиметров.
• Сопротивление контакта — не более 0,001 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Температура окружающей среды при эксплуатации — от минус 60 до плюс 60 градусов Цельсия.

Расшифровка условного обозначения

Маркировка ШР20П4ЭШ8 построена по единой схеме серии ШР и содержит сведения о типе и конструктивных особенностях изделия.

1. ШР — тип разъема, штепсельный негерметичный.
2. 20 — условный размер корпуса.
3. П — конструктивное исполнение кабельной части, в данном случае без патрубка, для блочной вилки.
4. 4 — количество контактов.
5. Э — вид концевой гайки, для экранированного кабеля.
6. Ш — вид соединителя в кабельной части.

Сочетание этих обозначений позволяет однозначно определить исполнение корпуса, число контактов и вариант присоединения кабельной части, что важно при подборе ответного соединителя.

Применение и особенности эксплуатации

Разъем применяется в электро- и радиоаппаратуре для коммутации силовых и сигнальных цепей: в блоках питания, измерительных приборах, пультах управления, стойках и шкафах с оборудованием. Блочная вилка обеспечивает жесткое крепление на панели прибора и защищает место соединения от механических нагрузок, передаваемых по кабелю.

Негерметичное исполнение означает, что разъем не предназначен для работы в условиях прямого воздействия влаги и пыли, поэтому его следует использовать в закрытых корпусах и отапливаемых помещениях. Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия позволяет эксплуатировать изделие в умеренном и холодном климате.

При монтаже необходимо учитывать ограничение по сечению провода — не более 3 квадратных миллиметров, а также токовые пределы: длительный рабочий ток на контакт не должен превышать 25 А. Для надежного соединения важно обеспечить качественную заделку провода и затяжку контактных элементов, что напрямую влияет на переходное сопротивление, нормируемое на уровне не более 0,001 Ом.

Высокое сопротивление изоляции — не менее 5000 МОм — обеспечивает безопасность при работе с напряжениями до 850 В. Перед сочленением и расчленением разъема цепь следует обесточивать.
